Tiêu chuẩn kích thước máng cáp điện phổ biến nhất 2026

Kích thước thang máng cáp đóng vai trò quan trọng trong việc đảm bảo hiệu suất và an toàn của hệ thống. Xem ngay tiêu chuẩn kích thước thang cáp điện dưới đây.

1. Tiêu chuẩn kích thước thang  máng cáp

Tiêu chuẩn kích thước thang máng cáp thường được quy định cụ thể nhằm đảm bảo an toàn, hiệu quả khi lắp đặt và vận hành hệ thống điện. Dưới đây là các tiêu chuẩn kích thước thang máng cáp điện cơ bản thường gặp:

Tiêu chuẩn kích thước thang cáp

Thang cáp thường được sản xuất theo tiêu chuẩn quốc tế như IEC 61537, NEMA VE 1, và tiêu chuẩn trong nước như TCVN 10688:2015.

Kích thước thang cáp phổ biến:

• Chiều rộng: 100mm, 150mm, 200mm, 250mm, 300mm, 400mm, 450mm, 500mm, 600mm, 800mm, 1000mm.
• Chiều cao: 50mm, 75mm, 100mm, 150mm, 200mm.
• Độ dài tiêu chuẩn: 2.5m hoặc 3m/thanh.

Độ dày vật liệu:

• Thép sơn tĩnh điện: 0.8mm – 2.0mm.
• Thép mạ kẽm nhúng nóng: 1.2mm – 2.5mm.
• Inox 304: 1.0mm – 2.0mm.

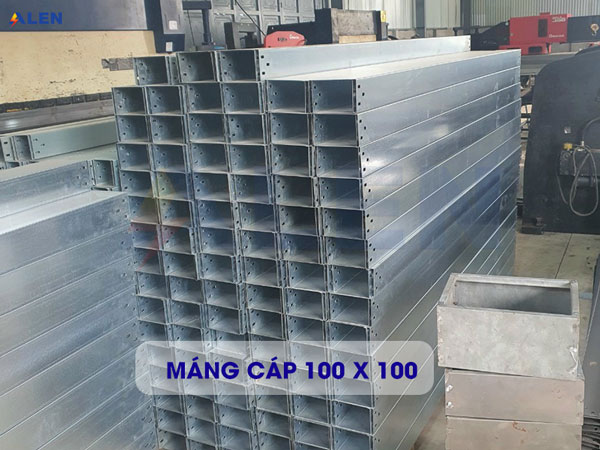

Tiêu chuẩn kích thước máng cáp

Máng cáp thường được sử dụng để chứa và bảo vệ dây cáp điện, dây điều khiển.

Kích thước máng cáp phổ biến:

• Chiều rộng: 50mm, 100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm, 800mm.
• Chiều cao: 50mm, 75mm, 100mm, 150mm.
• Độ dài tiêu chuẩn: 2.5m hoặc 3m/thanh.

Độ dày vật liệu:

• Thép sơn tĩnh điện: 0.6mm – 1.5mm.
• Thép mạ kẽm nhúng nóng: 1.0mm – 2.0mm.
• Inox 304: 1.0mm – 1.5mm.

2. Các loại thang máng cáp

Thang máng cáp là thiết bị hỗ trợ bảo vệ đường dây cáp quan trọng không thể thiếu trong các công trình xây dựng. Đây không chỉ là giải pháp mang đến hiệu quả hoạt động mà còn tối ưu chi phí, kéo dài tuổi thọ của dây cáp điện, cáp mạng và bảo vệ an toàn cho con người trong quá trình sử dụng.

Dựa theo lớp phủ bề mặt thang máng cáp mà ta có thể chia thành các loại thang máng cáp như sau:

2.1. Thang máng cáp sơn tĩnh điện:

Đây là loại thang máng cáp sử dụng công nghệ hiện đại để phủ bên ngoài bề mặt một lớp sơn tĩnh điện. Sản phẩm có giá thành hợp lý nên được sử dụng rộng rãi trong nhiều công trình.

Tuy nhiên, với thang cáp sơn tĩnh điện thì chỉ nên dùng để lắp đặt trong nhà. Sản phẩm có bề mặt bóng, màu sắc đa dạng, đem lại giá trị thẩm mỹ cao cho công trình.

2.2. Thang máng cáp mạ kẽm nhúng nóng:

Thang máng cáp mạ kẽm nhúng nóng là loại được xử lý bề mặt bằng cách nhúng chìm trong bể kẽm nóng chảy nguyên chất. Sản phẩm có độ bền cao, có khả năng chống ăn mòn tốt, sử dụng được ở những điều kiện khắc nghiệt.

Tuy nhiên, thang cáp mạ kẽm nhúng nóng có giá thành khá cao và không có sự đa dạng vè màu sắc, độ dày tối thiểu cần đạt là 1.5mm

2.3. Thang cáp mạ kẽm điện phân:

Tương tự như thang cáp mạ kẽm nhúng nóng, thang máng cáp điện phân cũng được phủ lớp kẽm bên trên bề mặt, nhưng lớp phủ này mỏng hơn với mạ kẽm nhúng nóng. Loại thang máng cáp này có khả năng chống gỉ tốt, chống ăn mòn, có bề mặt sang bóng, nhẵn mịn, lại có chi phí vừa phải.

Tuy nhiên, do lớp mạ khá mỏng nên dễ bị trầy xước, kém bền hơn so với mạ kẽm nhúng nóng, và cũng chỉ có duy nhất một màu sáng bạc.

2.4. Thang máng cáp tôn ZAM

Tôn Zam hay còn được biết đến là tôn tráng kẽm, đây là một loại thang máng cáp được cấu tạo bởi hợp kim của kẽm- thép – magie. Sản phẩm này có giá thành tương đối tốt, thời gian sản xuất nhanh lại có khả năng chống mài mòn tốt.

Nhược điểm của thang máng cáp tôn Zam là dễ bị trầy xước và bảng màu kém đa dạng, chỉ có một màu.

2.5. Thang máng cáp inox:

Inox hay còn gọi là thép không gỉ, là vật liệu không còn xa lạ với người tiêu dùng, thang máng cáp được làm từ inox không bị gỉ sét, bề mặt nhẵn bóng chống trầy xước tốt, bền màu và có tuổi thọ cao.

Tuy nhiên, vật liệu này khi gặp clorua lại dễ bị ăn mòn, và không nên sử dụng trong môi trường biển. Và so với những vật liệu khác thì giá thành của thang máng cáp inox cũng khá cao.

Tùy theo môi trường sử dụng và chi phí đầu tư mà các đơn vị lựa chọn loại thang máng cáp phù hợp, nhằm tối ưu chi phí và thời gian sử dụng. Ngoài ra, khi mua khách hàng cũng cần lưu ý kích thước thang máng cáp để tạo điều kiện thuận lợi cho quá trình thi công cũng như đảm bảo hiệu quả hoạt động của hệ thống.

3. Những điều cần lưu ý khi mua thang máng cáp

Để đảm bảo hiệu quả hoạt động của hệ thống thang máng cáp điện, khi mua thang máng cáp, khách hàng cần lưu ý một vài điểm sau:

• Giá thang máng cáp:  Tùy vào vật liệu sản xuất, kiểu dáng và kích thước thang máng cáp mà giá thành của nó cũng khác nhau. Khi  mua hàng, bạn có thể so sánh giá giữa các đơn vị cung cấp để lựa chọn loại thang cáp có chi phí phù hợp.
• Môi trường lắp đặt: Vị trí lắp đặt của thang máng cáp là yếu tố cần được xác định đầu tiên, nó giúp bạn xác định được kích thước thang máng cáp cần mua, cũng như để  lựa chọn được vật liệu máng cáp phù hợp.
• Vật liệu sản xuất thang máng cáp: Dựa vào môi trường sử dụng mà lựa chọn vật liệu thang máng cáp phù hợp, nhằm tối đa thời gian sử dụng, phát huy hiệu suất hoạt động cao nhất.
• Kích thước thang máng cáp: Khi lắp đặt cần đảm bảo kích thước thang máng cáp chuẩn, đủ không gian chứa dây cáp, đảm bảo tính thẩm mỹ. Việc lựa chọn sai kích thước máng cáp sẽ làm cản trở, và làm chậm tiến độ thi công.

4. Lựa chọn kích thước thang máng cáp phù hợp

Việc lựa chọn kích thước thang máng cáp phù hợp cần dựa trên các tiêu chí sau:

• Kích thước dây cáp điện

• Tổng kích thước và số lượng dây cáp điện sẽ quyết định chiều rộng và chiều cao của thang máng cáp.
• Chiều rộng phổ biến: 100mm – 1000mm.

• • Chiều cao phổ biến: 50mm – 200mm.

• Tải trọng của cáp

• Xác định tải trọng để chọn thang máng cáp có độ dày và vật liệu phù hợp.
• Độ dày thường từ 1.0mm – 2.5mm tuỳ vào mức tải nặng hay nhẹ.

• Chiều dài thang máng cáp

• Thường là 2.5m hoặc 3m để dễ vận chuyển và lắp đặt.

• Điều kiện môi trường

• Môi trường trong nhà: Dùng thang máng cáp sơn tĩnh điện hoặc mạ kẽm.
• Môi trường ngoài trời/khắc nghiệt: Nên sử dụng thang máng cáp mạ kẽm nhúng nóng hoặc inox để chống ăn mòn.

• Dự phòng cho hệ thống cáp

• Kích thước thang máng cáp cần lớn hơn khoảng 20-30% so với tổng không gian cáp hiện tại để tiện mở rộng trong tương lai.

Việc lựa chọn kích thước thang máng cáp điện phù hợp sẽ giúp đảm bảo an toàn, tiết kiệm chi phí và tạo điều kiện thuận lợi để bảo trì hệ thống cáp điện.

5. Ứng dụng thang máng cáp điện

Với những tính năng đặc biệt, thang máng cáp được sử dụng trong nhiều công trình xây dựng như tòa nhà cao tầng, trung tâm thương mại, khu chung cư, nhà máy, xưởng sản xuất, … cụ thể như:

• Hệ thống thang máng cáp thường được lựa chọn sử dụng để bảo vệ hệ thống dây điện, dây cáp điện ở các công trình sử dụng điện công suất lớn.
• Hệ thống thang máng cáp điện được dùng để lắp đặt và bảo vệ các loại dây cáp dùng để phân phối điện và các dây cáp tín hiệu truyền thông.
• Thang máng cáp cũng được sử dụng cho việc quản lý dây cáp trong xây dựng thương mại và xây dựng công nghiệp. Sản phẩm này đặc biệt hữu ích khi dùng để thay đổi cả hệ thống dây điện và chúng được đặt hoàn toàn trong thang cáp.

Thang cáp là vật liệu quan trọng trong xây dựng, giúp bảo vệ dây dẫn và tiết kiệm chi phí. Tại các công trình lớn, thang cáp đảm bảo an toàn cho hệ thống điện, là giải pháp không thể thiếu.

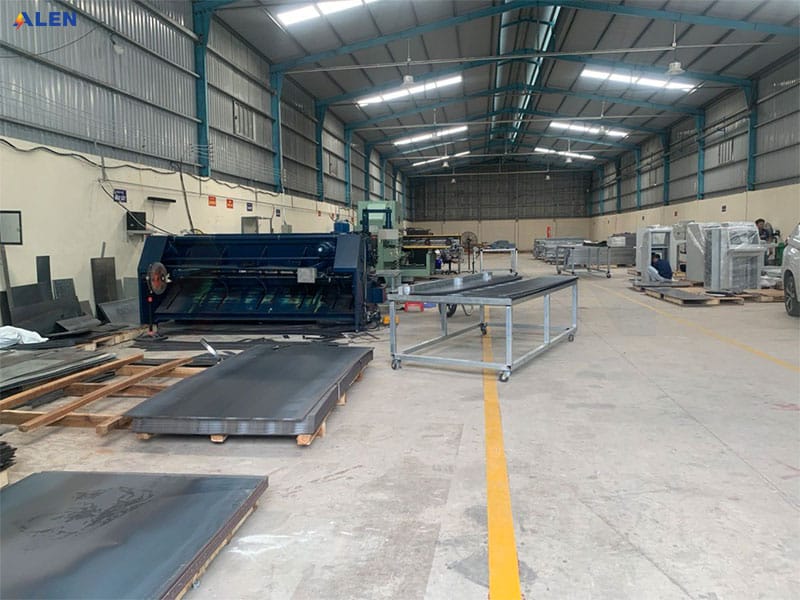

6. ALEN sản xuất và cung cấp thang máng cáp uy tín, đáp ứng số lượng lớn.

ALEN là đơn vị chuyên sản xuất và cung cấp thang máng cáp chất lượng cao, đáp ứng nhu cầu của các công trình xây dựng, công nghiệp và dân dụng. Với nhiều năm kinh nghiệm trong ngành, ALEN cam kết mang đến các sản phẩm có độ bền vượt trội, khả năng chịu tải tốt và chống ăn mòn hiệu quả.

Chúng tôi cung cấp thang máng cáp với nhiều kích thước thang máng cáp khác nhau, phù hợp với từng yêu cầu kỹ thuật và đặc thù của dự án. ALEN luôn đặt chất lượng và sự hài lòng của khách hàng lên hàng đầu, sẵn sàng phục vụ và cung cấp sản phẩm số lượng lớn với giá thành cạnh tranh.

Liên hệ tư vấn miễn phí qua hotline 0936.001.200
