CB chống sét là gì? Cách chọn và lắp đặt đúng kỹ thuật [2025]

CB chống sét (hay còn gọi là aptomat chống sét lan truyền) là thiết bị điện dùng để bảo vệ hệ thống điện khỏi các sự cố quá áp do sét đánh hoặc các sự cố quá áp khác gây ra, giúp ngăn ngừa cháy nổ, hỏng hóc thiết bị điện và đảm bảo an toàn cho người sử dụng. Tìm hiểu thông tin chi tiết sản phẩm trong nội dung dưới đây!

1. CB chống sét là gì?

CB chống sét

CB chống sét, hay còn gọi là thiết bị cắt sét (Surge Protective Device – SPD), là thiết bị dùng để bảo vệ hệ thống điện và các thiết bị điện khỏi các xung điện cao áp đột ngột do sét đánh lan truyền hoặc do sự cố trong lưới điện.

Trong hệ thống điện công nghiệp và điện dân dụng aptomat chống sét có vai trò:

Bảo vệ thiết bị điện: Khi có sét đánh hoặc dòng điện đột biến, CB chống sét sẽ hấp thụ và chuyển hướng dòng điện quá áp xuống đất, giúp ngăn không cho dòng điện gây hư hỏng thiết bị.
Tăng tuổi thọ hệ thống điện: Việc ngăn chặn các xung điện bất thường giúp hệ thống điện hoạt động ổn định, tránh cháy nổ hoặc hỏng hóc linh kiện.
Ứng dụng linh hoạt: CB chống sét được sử dụng rộng rãi trong hệ thống điện dân dụng (nhà ở, văn phòng) và điện công nghiệp (nhà xưởng, trạm điện, nhà máy) để đảm bảo an toàn và liên tục cho hoạt động sản xuất, sinh hoạt.

2. Các loại aptomat chống sét phổ biến nhất hiện nay

CB chống sét

Aptomat chống sét lan truyền là giải pháp bảo vệ quan trọng trong hệ thống điện trước những nguy cơ hư hại gây ra từ sét. Hiện nay trên thị trường đang lưu hành phổ biến 4 dòng sản phẩm chống sét, bao gồm:

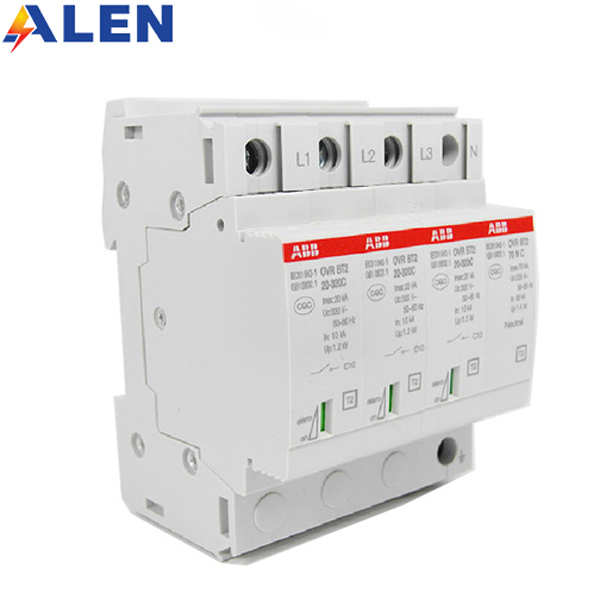

2.1. Aptomat chống sét lan truyền gián tiếp ABB

CB chống sét

Công dụng: Bảo vệ thiết bị điện trước xung sét lan truyền theo đường dây điện khi sét đánh cách xa (gián tiếp).
Ưu điểm: Độ tin cậy cao, phản ứng nhanh, tuổi thọ dài.
Ứng dụng: Phù hợp lắp trong nhà, hệ thống dân dụng và công nghiệp nhẹ.

2.2. APtomat chống sét lan truyền trực tiếp ABB

CB chống sét

Công dụng: Loại Cb chống sét này chịu được dòng sét lớn khi sét đánh trực tiếp vào hệ thống thu sét.
Ưu điểm: Khả năng chịu dòng sét lớn đến 100kA, phù hợp vùng có tần suất sét cao.
Ứng dụng: Lắp tại tủ điện tổng, trạm biến áp, nhà máy, công trình ngoài trời.

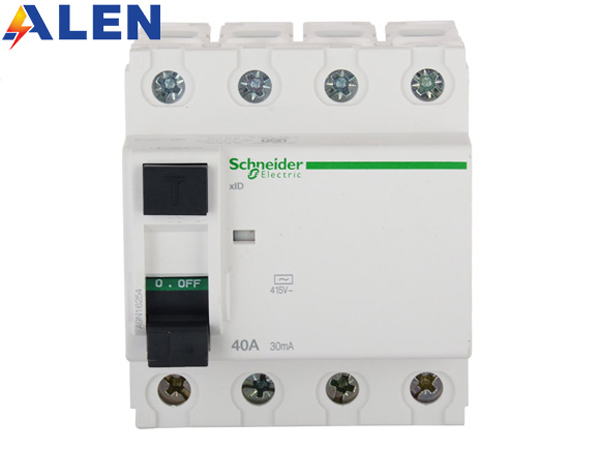

2.3. Aptomat chống sét Easy9 Schneider

CB chống sét

Công dụng: Bảo vệ thiết bị điện khỏi xung sét lan truyền thông qua mạng điện.
Ưu điểm: Giá thành hợp lý, dễ lắp đặt, thích hợp nhà ở, văn phòng nhỏ.
Ứng dụng: Hệ thống điện dân dụng và công trình nhỏ.

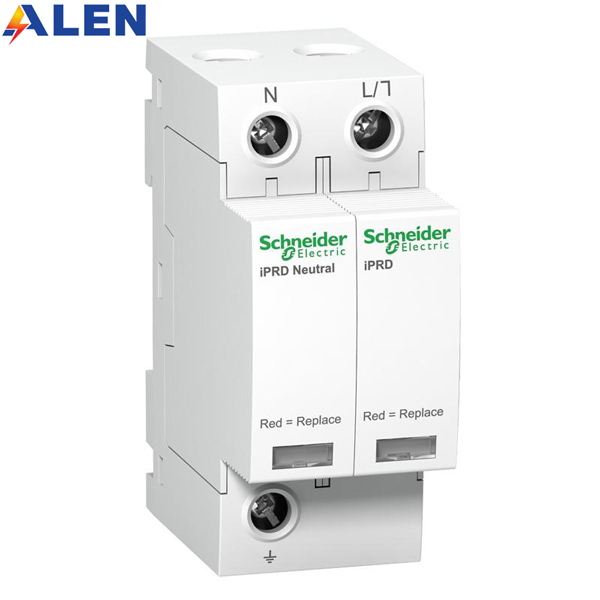

2.4. Aptomat chống sét Acti9 Schneider

CB chống sét

Công dụng: Cắt sét lan truyền nhanh chóng, bảo vệ thiết bị điện nhạy cảm.
Ưu điểm: Công nghệ hiện đại, độ chính xác cao, tích hợp giám sát cảnh báo.
Ứng dụng: Các tòa nhà thông minh, trung tâm dữ liệu, hệ thống công nghiệp.

Tuỳ vào khu vực sử dụng, mức độ nguy cơ sét và loại công trình mà người dùng sẽ chọn cho mình loại thiết bị CB chống sét phù hợp. Với nhà ở thông thường, nên ưu tiên sử dụng dòng Easy9, đây là giải pháp bảo vệ an toàn, hiệu quả và tối ưu chi phí nhất. Con với các khu công nghiệp hay vùng có nguy cơ bị sét đánh cao thì nên dùng dòng ABB chống sét trực tiếp hoặc Acti9 để đảm bảo an toàn tối đa.

3. Nguyên lý hoạt động của CB chống sét

CB chống sét (thiết bị cắt sét lan truyền) hoạt động theo nguyên lý dẫn dòng xung sét xuống đất, ngăn không cho dòng điện quá áp lan truyền vào hệ thống điện và thiết bị.

Cơ chế cụ thể như sau:

Khi có xung sét (từ sét đánh trực tiếp hoặc lan truyền), điện áp trên đường dây tăng đột biến vượt ngưỡng cho phép.
CB chống sét sẽ kích hoạt nhanh, tạo một đường dẫn tạm thời đưa dòng sét xuống hệ thống tiếp địa an toàn.
Sau khi xung sét kết thúc, thiết bị tự động ngắt kết nối, đưa hệ thống điện trở lại trạng thái bình thường.

Cấu tạo thường gồm:

Varistor (MOV)/ống phóng điện (GDT): phản ứng nhanh với xung sét.
Mạch ngắt hoặc cầu chì bảo vệ: bảo đảm an toàn khi thiết bị quá tải.

Ưu điểm:

Phản ứng nhanh (dưới 25ns).
Bảo vệ thiết bị nhạy cảm như máy tính, biến tần, tivi,…
Giảm thiểu rủi ro cháy nổ, hư hỏng thiết bị.

Aptomat chống sét là thiết bị bảo vệ đầu tiên và quan trọng trong hệ thống chống sét lan truyền, thiết bị này phát huy tối đa hiệu quả khi kết hợp cùng hệ thống tiếp địa được lắp đặt theo đúng tiêu chuẩn.

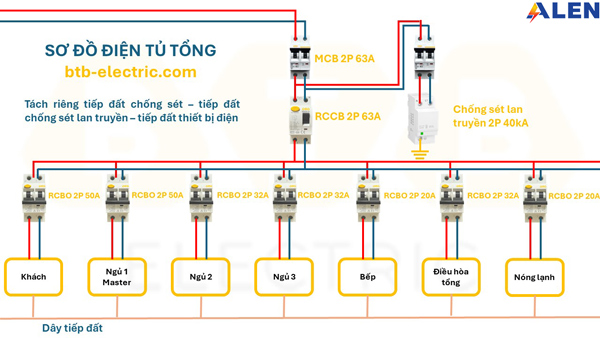

4. Sơ đồ lắp đặt CB chống sét đúng kỹ thuật

CB chống sét

Chi tiết kết nối:

Nguồn điện lưới (L, N): cấp vào CB chính (aptomat tổng).
CB chống sét (SPD): lắp song song sau CB chính và trước tải.
- Pha L → SPD → Đấu tiếp với dây tiếp địa PE.
- Trung tính N → SPD → Đấu tiếp với tiếp địa PE (nếu là loại bảo vệ cả L và N).
Tiếp địa PE: phải có điện trở ≤ 10 Ohm, kết nối tốt và ổn định.

Nguyên tắc lắp đặt đúng kỹ thuật:

CB chống sét lắp song song với tải (không lắp nối tiếp).
Dây tiếp địa ngắn nhất có thể (≤ 0.5 mét), tiết diện đủ lớn (≥ 10 mm²).
Nên lắp thêm CB nhánh hoặc cầu chì bảo vệ trước SPD để tránh cháy nổ khi SPD hỏng.
Lắp gần điểm phân phối chính (tủ điện tổng) để bảo vệ toàn bộ hệ thống.

Lưu ý quan trọng:

Kiểm tra tiếp địa thường xuyên.
Không dùng dây điện xoắn hoặc đi vòng gây tăng điện cảm.
Nên chọn SPD có đèn báo trạng thái hoặc module thay thế được.

5. Cách chọn CB chống sét phù hợp với công trình

CB chống sét

Nhằm đảm bảo hệ thống điện được an toàn, việc chọn CB chống sét đúng loại là việc làm vô cùng quan trọng để tránh khỏi những hư hỏng, và gián đoạn khi hoạt động. Dưới đây là các tiêu chí quan trọng cần biết khi lựa chọn:

Lựa chọn Át chống sét dựa vào cấp độ bảo vệ:

Loại CB chống sét	Mức bảo vệ	Ứng dụng
Type 1	Bảo vệ dòng sét trực tiếp (100kA)	Trạm biến áp, tòa nhà có cột thu lôi
Type 2	Bảo vệ xung sét lan truyền (40kA)	Nhà ở, văn phòng, nhà máy
Type 3	Bảo vệ thiết bị đầu cuối (10kA)	Máy tính, tivi, thiết bị nhạy cảm

Chọn áp tô mát chống sét theo điện áp hệ thống

Điện áp 1 pha:SPD 220V
Điện áp 3 pha: SPD 380V
Luôn chọn SPD có điện áp làm việc nhỏ hơn hoặc bằng điện áp định danh hệ thống.

Lựa chọn theo khả năng chịu dòng sét Imax, In

In (Dòng định danh): Thường từ 5kA- 20kA
Imax (dòng cực đại): Chọn từ 40kA – 100kA tuỳ theo vùng sét hoạt động mạnh hay yếu.

Theo thương hiệu và độ tin cậy:

Schneider (Easy9, Acti9): dễ dùng, phù hợp nhà ở, văn phòng
ABB: chuyên dụng cho công trình lớn, yêu cầu cao
Dehn, OBO, Phoenix Contact: cao cấp, dùng cho hệ thống công nghiệp nặng

Đảm bảo có tiếp địa tốt:

CB chống sét chỉ phát huy hiệu quả khi hệ thống tiếp địa ≤ 10 Ohm
Dây tiếp địa phải ngắn, tiết diện lớn, không nối vòng

Lưu ý khi lắp đặt:

Lắp tại tủ điện tổng hoặc tủ phân phối chính
Nên kèm theo cầu dao bảo vệ hoặc MCB để ngắt khi SPD hỏng
Kiểm tra định kỳ trạng thái SPD (nếu có đèn báo)

6. Một số lỗi thường gặp khi lắp đặt át chống sét

Khi thực hiện lắp đặt át chống sét cho hệ thống điện, có một số lỗi thường gặp mà người dùng và kỹ thuật viên nên lưu ý để đảm bảo tối ưu hiệu quả sử dụng, cũng như an toàn khi sử dụng.

Một số lỗi thường gặp khi lắp đặt át chống sét như:

Không lắp đặt hệ thống tiếp đất, hoặc không đạt chuẩn:, việc này khiến cho dòng sét không được dẫn xuống đất, dễ gây hư hỏng hoặc cháy nổ thiết bị. Khi lắp đặt tiếp địa phải ≤ 10 Ohm, dây tiếp địa tiết diện ≥ 10 mm², càng ngắn càng tốt (≤ 50 cm).
Lắp sai vị trí trong tủ điện: Sai lầm phổ biến nhất là lắp SPD sau thiết bị tải hoặc lắp đặt ở cuối đường dây. Cách lắp đúng là SPD phải lắp song song ngay sau cổng CB tổng, gần đầu nguồn để cắt sét ngay từ đầu vào.

Không lắp cầu dao bảo vệ (MCB) đi kèm: Việc không lắp cầu dao bảo vệ sẽ gây ra nguy hiểm khi SPD hỏng do quá dòng hoặc ngắn mạch, không có thiết bị ngắt sẽ gây ra nguy cơ cháy nổ. Do đó người dùng cần lưu ý lắp thêm MCB hoặc cầu chì bảo vệ SPD

Dây nối quá dài hoặc đi lòng vòng: Việc này làm tăng điện cản, giảm tốc độ phản ứng, sét có thể vượt qua SPD. Giải pháp tốt nhất là nối dây thẳng, chiều dài vừa phải, tránh uốn vòng. Tổng chiều dài dây (pha + trung tính + tiếp địa) nên < 0.5 mét.

Chọn sai loại CB chống sét: Nên lựa chọn đúng loại CB chống sét theo công suất điện sử dụng và đúng điện áp hệ thống để thiết bị phát huy tốt chức năng, nhiệm vụ của nó.

Không kiểm tra hoặc không bảo trì định kỳ: SPD có tuổi thọ giới hạn, đặc biệt sau nhiều lần cắt sét. Để đảm bảo an toàn và hoạt động của thiết bị, người dùng nên sử dụng loại có đèn báo trạng thái và kiểm tra định kỳ.

Để đảm bảo hiệu quả hoạt động của CB chống sét, cần lưu ý lắp đặt đúng kỹ thuật, chọn đúng thiết bị và đảm bảo tiếp địa tốt. Lắp sai dù chỉ một chi tiết nhỏ cũng có thể khiến thiết bị mất đi tác dụng của nó.

7. Kết luận

CB chống sét không chỉ là một thiết bị kỹ thuật, mà còn là “lá chắn vô hình” bảo vệ toàn bộ hệ thống điện khỏi những hiểm họa khôn lường từ sét lan truyền. Việc lựa chọn đúng thiết bị, lắp đặt chuẩn kỹ thuật và đảm bảo tiếp địa đúng quy chuẩn chính là yếu tố then chốt giúp ngăn ngừa thiệt hại, bảo vệ tài sản và duy trì hoạt động ổn định cho mọi công trình – từ nhà ở dân dụng đến nhà máy công nghiệp.

Thị trường hiện nay có nhiều dòng CB chống sét như ABB, Schneider Easy9, Schneider Acti9, mỗi loại đều có thế mạnh riêng, phù hợp với từng cấp độ bảo vệ khác nhau. Tuy nhiên, dù chọn loại nào, người dùng cũng cần tránh các lỗi phổ biến trong thi công như: tiếp địa sai chuẩn, dây dẫn dài, không lắp CB bảo vệ,… để thiết bị phát huy hiệu quả tối đa.
