Quy trình 10 bước thiết kế tủ điện công nghiệp bài bản đúng kỹ thuật

Cách thiết kế tủ điện công nghiệp đóng vai trò then chốt trong việc đảm bảo hiệu quả vận hành của hệ thống điện. Thiết kế chuẩn không chỉ giúp tối ưu không gian, mà còn tạo điều kiện cho quá trình bảo trì trở nên dễ dàng hơn. Vì vậy, dưới đây ALEN sẽ liệt kê quy trình 10 bước thiết kế tủ điện công nghiệp đúng kỹ thuật nhất, đảm bảo an toàn, giảm thiểu rủi ro trong quá trình sử dụng.

1. Vì sao cần thiết tủ điện công nghiệp trước khi lắp đặt

Điều quan trọng cần nhớ trong cách cách thiết kế tủ điện công nghiệp là chuẩn bị và thực hiện các bước cần thiết trước khi lắp đặt, vì nó ảnh hưởng trực tiếp đến hiệu quả, độ an toàn, cũng như tuổi thọ của hệ thống điện sau này.

• Đảm bảo an toàn trong quá trình lắp đặt và vận hành: Chuẩn bị kỹ lưỡng giúp phát hiện các rủi ro về điện, cơ khí hoặc an toàn trong quá trình thi công. Đảm bảo các thiết bị và phụ kiện đều đạt tiêu chuẩn kỹ thuật, giảm thiểu nguy cơ chập cháy, rò rỉ điện hoặc tai nạn lao động.
• Phù hợp với thiết kế kỹ thuật: Kiểm tra tất cả các bản vẽ, sơ đồ, thông số kỹ thuật để đảm bảo phù hợp với yêu cầu dự án. Tránh lắp sai vị trí, sai kết nối gây ảnh hưởng đến hoạt động của hệ thống sau này.

• Chuẩn bị đầy đủ vật tư, thiết bị: Kiểm tra các thiết bị, phụ kiện, dây dẫn, công cụ cần thiết đã sẵn sàng, tránh gián đoạn trong quá trình thi công. Đảm bảo không thiếu thiết bị hoặc phụ kiện quan trọng gây trì hoãn hoặc làm ảnh hưởng đến chất lượng lắp đặt.

• Tiết kiệm thời gian và chi phí: lập kế hoạch thi công rõ ràng, chuẩn bị vật tư, nhân công, dụng cụ sẽ giúp quá trình lắp đặt nhanh hơn, chính xác hơn. Tránh phát sinh các sai sót hoặc phải điều chỉnh, sửa chữa sau khi lắp đặt xong, gây tốn kém chi phí và thời gian.

• Đảm bảo tính chính xác trong lắp ráp và kết nối: Trước khi lắp đặt, kiểm tra các linh kiện, thiết bị để đảm bảo đúng tiêu chuẩn kỹ thuật. Xem hướng dẫn  thiết kế tủ điện công nghiệp để hạn chế sai sót trong kết nối dây, lắp đặt thiết bị, giúp hệ thống hoạt động ổn định, giảm thiểu các sự cố về sau.

• Tuân thủ tiêu chuẩn và quy định pháp luật: Thực hiện đúng các bước chuẩn bị đúng với quy trình thiết kế tủ điện công nghiệp theo quy định của pháp luật, tiêu chuẩn kỹ thuật ngành điện giúp dự án hợp pháp, an toàn và chất lượng.

2. Quy trình 10 bước thiết kế tủ điện công nghiệp mới chi tiết nhất

2.1. Xác định yêu cầu kỹ thuật và công suất tủ điện

Đầu tiên, cần xác định rõ mục đích sử dụng, công suất tiêu thụ, và các yêu cầu kỹ thuật khác như:

• Điện áp, dòng điện hoạt động
• Tần số hoạt động
• Tiêu chuẩn an toàn và tiêu chuẩn kỹ thuật phù hợp (IEC, UL, TCVN,…)
• Các thiết bị điều khiển, cảm biến, bộ tự động hóa cần lắp đặt

2.2. Lập sơ đồ nguyên lý (P&ID)

Sau khi xác định yêu cầu, bước tiếp theo trong quy trình thiết kế tủ điện công nghiệp là vẽ sơ đồ nguyên lý (P&ID – Piping and Instrumentation Diagram):

• Phản ánh các mạch chính, các thiết bị như MCCB, contactor, relay, PLC.
• Xác định vị trí lắp đặt các thiết bị và các kết nối.
• Đảm bảo sơ đồ rõ ràng, dễ hiểu và đầy đủ thông tin.

2.3. Chọn linh kiện phù hợp

Lựa chọn các linh kiện theo hướng dẫn thiết kế tủ điện công nghiệp để đảm bảo độ bền, phù hợp về công suất:

• CB, contactor, relay, biến tần, cảm biến, bộ điều khiển
• Nguồn cấp, bộ lọc nhiễu, thiết bị chống sét
• Chất lượng linh kiện tốt, từ các nhà cung cấp uy tín để đảm bảo độ tin cậy.

2.4. Thiết kế sơ đồ mạch điện chi tiết

Dựa trên sơ đồ nguyên lý, tiến hành thiết kế sơ đồ mạch điện chi tiết:

• Chọn dây dẫn phù hợp theo điện áp, dòng điện
• Đấu nối chính xác, rõ ràng, phù hợp tiêu chuẩn kỹ thuật
• Mô tả rõ từng mạch và hướng dẫn đấu nối cụ thể

2.5. Mô phỏng và kiểm tra sơ đồ điện

Sử dụng phần mềm mô phỏng mạch điện như EPlan, AutoCAD Electrical hoặc Easypcb để:

• Kiểm tra tính hợp lý, an toàn của sơ đồ
• Phát hiện và khắc phục các lỗi thiết kế
• Đưa ra các tối ưu về mặt kỹ thuật

2.6. Thiết kế hộp tủ điện phù hợp môi trường làm việc

Chọn vật liệu và thiết kế tủ điện phù hợp:

• Vật liệu: thép sơn tĩnh điện, inox, nhựa ABS, phù hợp môi trường (bụi, nước, hóa chất)
• Tiêu chuẩn chống bụi, chống nước (IP65, IP54)
• Phân chia khu vực rõ ràng, dễ bảo trì, đảm bảo không gian thoáng cho linh kiện.

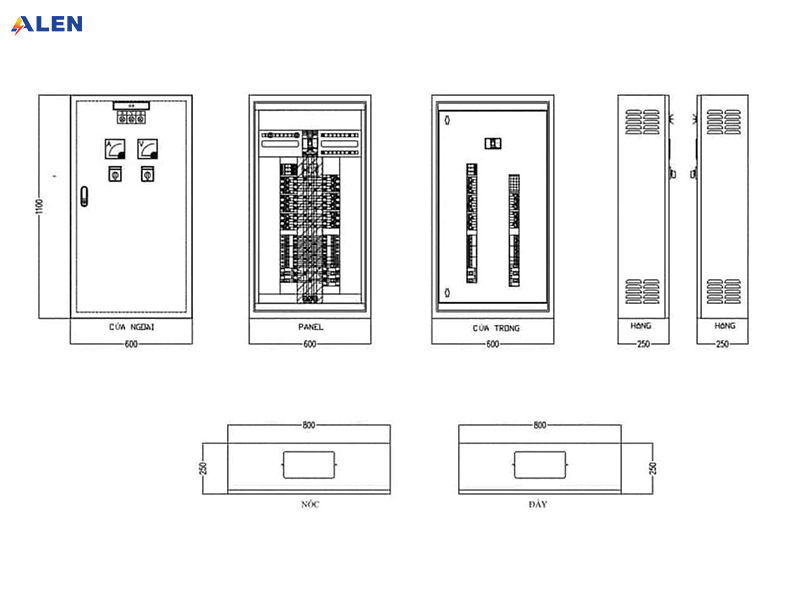

2.7. Lập bản vẽ kỹ thuật thi công

Bản vẽ chi tiết gồm:

• Mặt cắt, mặt đứng
• Vị trí các linh kiện, kích thước, cách bố trí trong tủ
• Các chi tiết đấu nối dây, lỗ bắt vít, lỗ thoát khí

2.8. Chuẩn bị vật tư và linh kiện

Sau khi có bản vẽ, tiến hành mua sắm:

• Danh sách vật tư, linh kiện chính xác, đầy đủ
• Kiểm tra hàng hóa, chất lượng trước khi bắt đầu lắp đặt
• Chuẩn bị các dụng cụ, thiết bị cần thiết để thi công

2.9. Lắp đặt và đấu nối trong tủ điện

Thực hiện lắp đặt theo sơ đồ:

• Đấu nối dây chính xác, chắc chắn
• Lắp linh kiện đúng vị trí, cố định chắc chắn
• Đảm bảo dây dẫn ngắn gọn, gọn gàng, cách điện tốt

2.10. Kiểm tra, vận hành thử và nghiệm thu

Hoàn tất đấu nối, tiến hành kiểm tra:

• Đo điện áp, dòng điện, điện trở cách điện
• Thử vận hành các thiết bị chính
• Kiểm tra hoạt động tự động, bảo vệ quá tải, chống sét
• Ghi nhận kết quả, thực hiện chạy thử liên tục trong thời gian đủ dài
• Nghiệm thu và bàn giao cho bộ phận vận hành

3. Những điều cần lưu ý khi thiết kế tủ điện công nghiệp

Xác định yêu cầu và lựa chọn thiết bị:

• Phân tích hệ thống: Xác định rõ công suất, dòng điện, điện áp, số lượng phụ tải, và các yêu cầu đặc biệt khác của hệ thống điện.
• Lựa chọn thiết bị: Chọn các thiết bị đóng cắt, bảo vệ, điều khiển, đo lường phù hợp với yêu cầu của hệ thống và tiêu chuẩn kỹ thuật. Ưu tiên các thiết bị từ các thương hiệu uy tín để đảm bảo chất lượng và độ tin cậy.
• Tính toán kinh tế: Cân đối giữa chất lượng, số lượng và giá thành thiết bị để tối ưu chi phí đầu tư.

Thiết kế bản vẽ và bố trí thiết bị:

• Bản vẽ chi tiết: Bản vẽ thiết kế cần đầy đủ thông tin về sơ đồ nguyên lý, bố trí thiết bị, kích thước, và các thông số kỹ thuật liên quan.
• Bố trí khoa học: Bố trí thiết bị bên trong tủ điện cần logic, khoa học, đảm bảo khoảng cách an toàn, dễ dàng trong việc vận hành, bảo trì và thay thế.
• Tiêu chuẩn an toàn: Bản vẽ cần tuân thủ các tiêu chuẩn an toàn điện quốc tế và quốc gia, đảm bảo an toàn cho người sử dụng và thiết bị.
• Tính mở rộng: Bản vẽ cần tính đến khả năng mở rộng hệ thống trong tương lai.

Quá trình lắp đặt và bảo trì:

• Quy trình chuẩn: Lắp đặt tủ điện cần tuân thủ quy trình, tiêu chuẩn kỹ thuật, và hướng dẫn của nhà sản xuất.
• Kiểm tra kỹ lưỡng: Trước khi đưa vào vận hành, cần kiểm tra kỹ lưỡng các kết nối, thông số kỹ thuật, và đảm bảo không có sai sót.
• Bảo trì định kỳ: Thực hiện bảo trì, vệ sinh tủ điện định kỳ để đảm bảo hệ thống hoạt động ổn định và an toàn.
• Xử lý sự cố: Có phương án xử lý sự cố nhanh chóng và hiệu quả để hạn chế tối đa thiệt hại.

An toàn điện:

• Ngắt điện an toàn: Ngắt điện trước khi thực hiện bất kỳ thao tác nào trên tủ điện, đặc biệt là khi sửa chữa hoặc bảo trì.
• Sử dụng thiết bị bảo vệ: Sử dụng các thiết bị bảo vệ như cầu dao, aptomat, rơ le, v.v. để bảo vệ hệ thống khỏi quá tải, ngắn mạch và các sự cố điện khác.
• Huấn luyện an toàn: Cán bộ, công nhân vận hành tủ điện cần được huấn luyện về an toàn điện và quy trình vận hành.

Vật liệu và môi trường:

• Chất liệu tủ điện: Chọn vật liệu tủ điện có độ bền cao, khả năng chịu lực tốt, và khả năng cách điện hiệu quả.
• Môi trường hoạt động: Tránh đặt tủ điện ở nơi có nguy cơ cháy nổ, có hóa chất độc hại, hoặc có độ ẩm cao.
• Bảo vệ tủ điện: Sử dụng các biện pháp bảo vệ tủ điện khỏi các tác động môi trường như bụi, nước, côn trùng, v.v.

4. Video hướng dẫn thiết kế tủ điện công nghiệp

Để quý khách hàng hiểu rõ hơn về quy trình thiết kế tủ điện công nghiệp, dưới đây là video hướng dẫn thiết kế tủ điện công nghiệp chi tiết, mới nhất:

Link video: https://www.youtube.com/watch?v=7SbVf4YbbOY  (Nguồn: Anh thợ điện công nghiệp)

5. Kết luận

Cách thiết kế tủ điện công nghiệp đúng kỹ thuật là yếu tố then chốt quyết định đến độ an toàn, độ bền và hiệu suất vận hành của toàn bộ hệ thống điện.

Tuân thủ đầy đủ quy trình thiết kế giúp hệ thống hoạt động ổn định, đạt chuẩn kỹ thuật và dễ dàng trong công tác bảo trì. Nếu bạn đang cần tư vấn chi tiết về cách thiết kế tủ điện công nghiệp, thi công hoặc lựa chọn sản phẩm chất lượng, đừng ngần ngại liên hệ với chúng tôi để được hỗ trợ tận tình và nhanh chóng!

Liên hệ tư vấn qua hotline 0931.331.200 để nhận tư vấn miễn phí nhanh nhất từ đội ngũ chuyên gia ngay hôm nay.
