Tổng hợp đầy đủ các loại tủ điện công nghiệp phổ biến nhất

Sự đa dạng của các loại tủ điện công nghiệp giúp đáp ứng được mọi nhu cầu sử dụng của mỗi công trình. Không chỉ có sự linh hoạt về chức năng, tủ điện công nghiệp còn đóng một vai trò quan trọng trong việc lưu trữ, bảo vệ và sắp xếp thiết bị bên trong tủ điện, đồng thời nó cũng đóng vai trò điều khiển, phân phối điện năng đến các thiết bị sử dụng điện, đảm bảo hiệu quả, sự ổn định khi vận hành.

1. Các loại tủ điện công nghiệp phổ biến nhất hiện nay

Các loại tủ điện công nghiệp phổ biến nhất hiện nay được thiết kế đa dạng để phù hợp với từng mục đích sử dụng trong hệ thống điện công nghiệp. Tùy theo yêu cầu kỹ thuật và quy mô công trình, mỗi loại tủ sẽ đảm nhận vai trò riêng, góp phần đảm bảo hệ thống điện hoạt động hiệu quả và an toàn. Dưới đây là những loại tủ điện công nghiệp được sử dụng rộng rãi nhất hiện nay.

1.1. Tủ điện MCC – Motor Control Center (điều khiển trung tâm)

Mục đích sử dụng: Điều khiển và bảo vệ các động cơ lớn trong công nghiệp như bơm, quạt, băng chuyền.

Cấu hình:

Các module khởi động từ, biến tần, bộ bảo vệ motor

Các bộ hiển thị trạng thái, cảm biến nhiệt độ, dòng điện

Tiêu chuẩn:

IEC 61439-2: Tủ điều khiển motor

Tiêu chuẩn về khả năng chịu đựng nhiệt, chống nhiễu nhằm đảm bảo an toàn vận hành

Kích thước và thiết kế:

Đa dạng tùy theo số lượng và công suất motor, thường cao từ 1500mm, rộng 600-1000mm, sâu 600mm trở lên

1.2. Tủ điện phân phối (Distribution Board – DB)

Mục đích sử dụng: Phân phối nguồn điện chính đến các thiết bị, máy móc hoặc hệ thống công nghiệp.

Cấu hình:

Aptomat, cầu dao, biến dòng, biến áp

Các thiết bị bảo vệ rò rỉ, bảo vệ quá tải

Dây dẫn, khay đi dây, bộ chống nhiễu EMI

Tiêu chuẩn:

IEC 61439-3: Tiêu chuẩn cho tủ phân phối công nghiệp

Tiêu chuẩn an toàn điện của quốc gia (VD: TCVN, IEC)

Kích thước và thiết kế:

Thường có kích thước nhỏ gọn phù hợp với không gian vận hành

Có thể thiết kế theo dạng lắp ráp MODULAR để dễ nâng cấp

1.3. Tủ điện phân phối tổng MSB

các loại tủ điện công nghiệp

Mục đích sử dụng:

Đóng cắt và bảo vệ: Tủ MSB có khả năng đóng cắt và bảo vệ các thiết bị điện khỏi các sự cố như quá tải, ngắn mạch, quá áp, sụt áp.
Phân phối điện: Tủ MSB là nơi tiếp nhận nguồn điện từ trạm biến áp và phân phối đến các tủ điện phân phối cấp dưới, đảm bảo cung cấp điện cho toàn bộ hệ thống.
Bảo vệ an toàn: Tủ MSB được thiết kế để cách ly các thiết bị điện mang điện với người sử dụng, đảm bảo an toàn trong quá trình vận hành.

Cấu hình:

Vỏ tủ: Thường được làm từ tôn tấm, sơn tĩnh điện, có khả năng chống chịu tốt với môi trường.
Thiết bị đóng cắt: Bao gồm các loại Aptomat (MCCB, MCB), máy cắt không khí (ACB) để đóng cắt và bảo vệ mạch điện.
Thiết bị đo lường: Ampe kế, vôn kế, công tơ điện để đo lường các thông số điện.
Thanh cái (Busbar): Dùng để kết nối các thiết bị điện và dẫn điện.
Hệ thống đấu nối: Các thiết bị đấu nối, dây dẫn, terminal để kết nối các thiết bị điện và nguồn điện.
Các ngăn tủ: Tủ MSB thường được chia thành nhiều ngăn, mỗi ngăn có chức năng riêng như ngăn chứa ACB/MCCB tổng, ngăn chứa MCCB/MCB ngõ ra tải, ngăn chứa tụ bù, ngăn chứa khối chuyển nguồn ATS.

Kích thước thiết kế:

Kích thước tủ MSB phụ thuộc vào công suất, số lượng thiết bị và yêu cầu của từng công trình.
Tủ MSB có thể được thiết kế theo dạng module, có thể mở rộng hoặc thay đổi cấu hình dễ dàng.
Tủ MSB thường có các kích thước tiêu chuẩn, nhưng cũng có thể được thiết kế theo yêu cầu cụ thể của khách hàng.

1.4. Tủ điện ATS – chuyển mạch

Mục đích sử dụng

Đảm bảo cung cấp điện liên tục: Tủ ATS được sử dụng trong các khu vực có yêu cầu cao về tính liên tục của nguồn điện, như bệnh viện, trung tâm dữ liệu, nhà máy sản xuất, chung cư, v.v.
Chuyển đổi nguồn điện tự động: Khi nguồn điện chính (điện lưới) gặp sự cố (mất điện, mất pha, quá áp, sụt áp, …), tủ ATS sẽ tự động chuyển sang nguồn điện dự phòng (thường là máy phát điện) để duy trì hoạt động của phụ tải.
Bảo vệ thiết bị và hệ thống: Tủ ATS có khả năng bảo vệ các thiết bị điện khỏi các sự cố như quá tải, ngắn mạch, và các sự cố điện khác, giúp tăng tuổi thọ và độ bền của hệ thống.
Tối ưu hóa sử dụng máy phát: Tủ ATS giúp tiết kiệm năng lượng cho máy phát điện bằng cách chỉ sử dụng máy phát khi cần thiết, khi nguồn chính gặp sự cố.

Tiêu chuẩn thiết kế:

Tiêu chuẩn an toàn điện: Tủ ATS cần tuân thủ các tiêu chuẩn an toàn điện quốc gia và quốc tế để đảm bảo an toàn cho người sử dụng và thiết bị.
Tiêu chuẩn về khả năng chịu tải: Tủ ATS phải có khả năng chịu được dòng điện định mức và dòng điện ngắn mạch của hệ thống điện.
Tiêu chuẩn về thời gian chuyển mạch: Thời gian chuyển mạch của tủ ATS phải đáp ứng yêu cầu của phụ tải, thường dao động từ vài giây đến vài chục giây.
Tiêu chuẩn về bảo vệ: Tủ ATS cần có các chức năng bảo vệ quá dòng, ngắn mạch, quá áp, và các sự cố khác.
Tiêu chuẩn về chất lượng vật liệu: Vật liệu sử dụng cho tủ ATS phải đảm bảo độ bền, khả năng cách điện, và khả năng chống cháy.

Kích thước thiết kế:

Phụ thuộc vào công suất: Kích thước của tủ điện ATS phụ thuộc vào công suất của phụ tải và các thiết bị bên trong tủ.
Phụ thuộc vào số lượng thiết bị: Kích thước tủ cũng phụ thuộc vào số lượng thiết bị như bộ chuyển mạch, bộ điều khiển, rơ-le, và các thiết bị khác.
Phụ thuộc vào yêu cầu của công trình: Kích thước tủ ATS có thể được thiết kế theo yêu cầu cụ thể của từng công trình, đảm bảo phù hợp với không gian lắp đặt và yêu cầu kỹ thuật.
Có thể thay đổi: Kích thước tủ ATS có thể thay đổi tùy thuộc vào nhà sản xuất và các yêu cầu cụ thể khác.

1.5. Tủ điều khiển chiếu sáng

các loại tủ điện công nghiệp

Mục đích sử dụng:

Điều khiển tự động hệ thống chiếu sáng: Tủ điện chiếu sáng có khả năng tự động bật/tắt đèn theo lịch trình, thời gian thực hoặc dựa vào cảm biến ánh sáng, cảm biến chuyển động.
Tiết kiệm năng lượng: Bằng cách tối ưu hóa việc sử dụng ánh sáng nhân tạo, tủ điện chiếu sáng giúp giảm thiểu lượng điện năng tiêu thụ và chi phí vận hành.
Tăng tuổi thọ thiết bị: Việc điều khiển hệ thống chiếu sáng hiệu quả giúp giảm thiểu tình trạng quá tải, quá áp, từ đó kéo dài tuổi thọ của bóng đèn và các thiết bị liên quan.
Đảm bảo an toàn: Tủ điện chiếu sáng được thiết kế với các tính năng bảo vệ như bảo vệ quá tải, ngắn mạch, giúp đảm bảo an toàn cho người sử dụng và hệ thống điện.
Tùy chỉnh linh hoạt: Tủ điện chiếu sáng có thể được tùy chỉnh để phù hợp với các yêu cầu cụ thể của từng công trình, như điều chỉnh độ sáng, thay đổi chế độ hoạt động, hoặc tích hợp các tính năng thông minh.

Tiêu chuẩn thiết kế:

Tiêu chuẩn kỹ thuật: Tủ điện chiếu sáng cần tuân thủ các tiêu chuẩn kỹ thuật của IEC, TCVN, hoặc các tiêu chuẩn quốc tế khác liên quan đến thiết kế, sản xuất và lắp đặt tủ điện.
Tiêu chuẩn an toàn: Các tiêu chuẩn an toàn như IEC 61439, TCVN 7995, TCVN 6592, đảm bảo tủ điện chiếu sáng hoạt động an toàn, tránh các nguy cơ về điện.
Tiêu chuẩn về vật liệu: Vật liệu sử dụng để chế tạo tủ điện phải đảm bảo chất lượng, độ bền, khả năng chống cháy, chống ăn mòn, phù hợp với môi trường lắp đặt.
Tiêu chuẩn về môi trường: Tủ điện chiếu sáng cần được thiết kế để có thể hoạt động ổn định trong các điều kiện môi trường khác nhau, bao gồm cả nhiệt độ, độ ẩm, bụi bẩn.

Kích thước thiết kế:

Kích thước tủ điện chiếu sáng phụ thuộc vào nhiều yếu tố, bao gồm số lượng thiết bị, công suất, không gian lắp đặt và yêu cầu của khách hàng.
Các kích thước này có thể thay đổi tùy theo yêu cầu cụ thể của từng dự án. Các nhà sản xuất tủ điện thường có khả năng tùy chỉnh kích thước để đáp ứng nhu cầu của khách hàng.

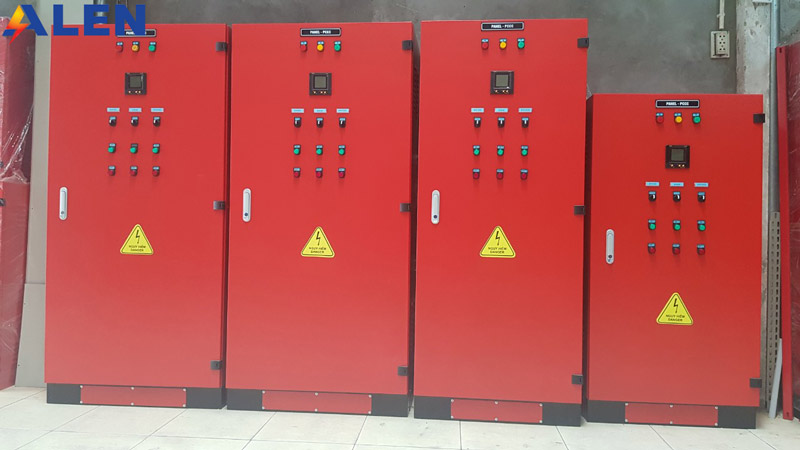

1.6. Tủ điện phòng cháy chữa cháy

Mục đích sử dụng:

Bảo vệ và quản lý thiết bị: Tủ điện PCCC là nơi chứa, bảo vệ các thiết bị như vòi chữa cháy, lăng phun, van góc, bình chữa cháy, và các thiết bị khác, tránh hư hỏng do các yếu tố bên ngoài.
Điều khiển hệ thống bơm: Tủ điện PCCC điều khiển hoạt động của các máy bơm chữa cháy, duy trì áp suất nước trong hệ thống ở mức cài đặt, đảm bảo cung cấp nước kịp thời khi có hỏa hoạn.
Cung cấp nguồn điện: Tủ điện PCCC đảm bảo cung cấp điện ổn định cho các thiết bị PCCC, bao gồm cả hệ thống báo cháy và chữa cháy tự động.
Hỗ trợ chữa cháy: Tủ điện PCCC giúp người sử dụng dễ dàng tiếp cận và sử dụng các thiết bị chữa cháy khi cần thiết, góp phần dập tắt đám cháy nhanh chóng.

các loại tủ điện công nghiệp

Tiêu chuẩn thiết kế:

Tuân thủ quy định pháp luật: Tủ điện PCCC cần tuân thủ các quy định, quy chuẩn về PCCC của Bộ Xây dựng, như QCVN 06:2022/BXD và các tiêu chuẩn liên quan.
Vật liệu chất lượng: Vỏ tủ thường được làm bằng tôn sơn tĩnh điện hoặc thép không gỉ (Inox) để chống gỉ, chống ăn mòn, đảm bảo độ bền.
Đảm bảo an toàn: Tủ điện PCCC phải được thiết kế để đảm bảo an toàn cho người sử dụng, tránh các rủi ro về điện giật, cháy nổ.
Dễ sử dụng và bảo trì: Tủ điện PCCC cần thiết kế dễ dàng thao tác, kiểm tra, bảo trì, bảo dưỡng.
Kích thước phù hợp: Kích thước tủ phải đủ để chứa các thiết bị PCCC cần thiết và phù hợp với không gian lắp đặt.
Vị trí lắp đặt: Tủ điện PCCC cần được lắp đặt ở nơi dễ thấy, dễ tiếp cận, không bị che khuất, gần lối thoát hiểm hoặc khu vực có nguy cơ cháy nổ cao.

Kích thước thiết kế:

Kích thước tủ điện PCCC phụ thuộc vào loại tủ và quy mô công trình, thường có các kích thước phổ biến sau: Tủ PCCC vách tường: Kích thước phổ biến: 600x700x200mm, 700x800x220mm, 800x600mm, 1000x800mm, 1200x800mm (cao x rộng x sâu) theo thông tin từ các nhà cung cấp. Chiều sâu: 150mm – 300mm.

1.7. Tủ điện tụ bù

các loại tủ điện công nghiệp

Mục đích sử dụng:

Nâng cao hệ số công suất (cosφ): Mục đích chính của tủ tụ bù là bù công suất phản kháng, giúp hệ số công suất cosφ đạt giá trị gần 1, giảm thiểu tổn thất điện năng và các sự cố do công suất phản kháng gây ra.
Tiết kiệm điện: Khi hệ số công suất được cải thiện, điện năng tiêu thụ sẽ giảm, dẫn đến tiết kiệm chi phí điện hàng tháng.
Giảm quá tải cho hệ thống điện: Tủ tụ bù giúp giảm tải cho máy biến áp, dây dẫn và các thiết bị điện khác, tránh quá tải và kéo dài tuổi thọ của thiết bị.
Ổn định điện áp: Tủ tụ bù giúp ổn định điện áp, hạn chế sụt áp trên đường dây, đặc biệt là trong các hệ thống điện có tải lớn.

Tiêu chuẩn:

Tiêu chuẩn về điện áp: Tủ tụ bù phải phù hợp với điện áp của hệ thống điện (ví dụ: 220V, 380V, 400V).
Tiêu chuẩn về công suất: Công suất của tủ tụ bù phải phù hợp với công suất tiêu thụ của hệ thống điện.
Tiêu chuẩn về chất lượng: Tủ tụ bù phải được sản xuất theo các tiêu chuẩn chất lượng, đảm bảo độ bền và an toàn khi vận hành.
Tiêu chuẩn về bảo vệ: Tủ tụ bù phải có các thiết bị bảo vệ như aptomat, cầu chì, rơ le bảo vệ quá dòng, quá áp.
Tiêu chuẩn về lắp đặt: Tủ tụ bù cần được lắp đặt ở nơi khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với nước và các yếu tố môi trường bất lợi.

Kích thước:

Kích thước của tủ tụ bù phụ thuộc vào công suất và số lượng tụ bù, cũng như thiết kế của từng loại tủ. Có thể tham khảo các kích thước tiêu chuẩn như sau:

Tủ tụ bù nhỏ: 600 x 400 x 230 mm, 800 x 600 x 300 mm.

Tủ tụ bù trung bình: 1000 x 700 x 300 mm, 1200 x 800 x 300 mm.

Tủ tụ bù lớn: 1500 x 800 x 400 mm, 1800 x 1000 x 500 mm.

Ngoài ra, kích thước tủ điện còn phụ thuộc vào số lượng module điều khiển, bộ điều khiển và các thiết bị khác bên trong tủ.

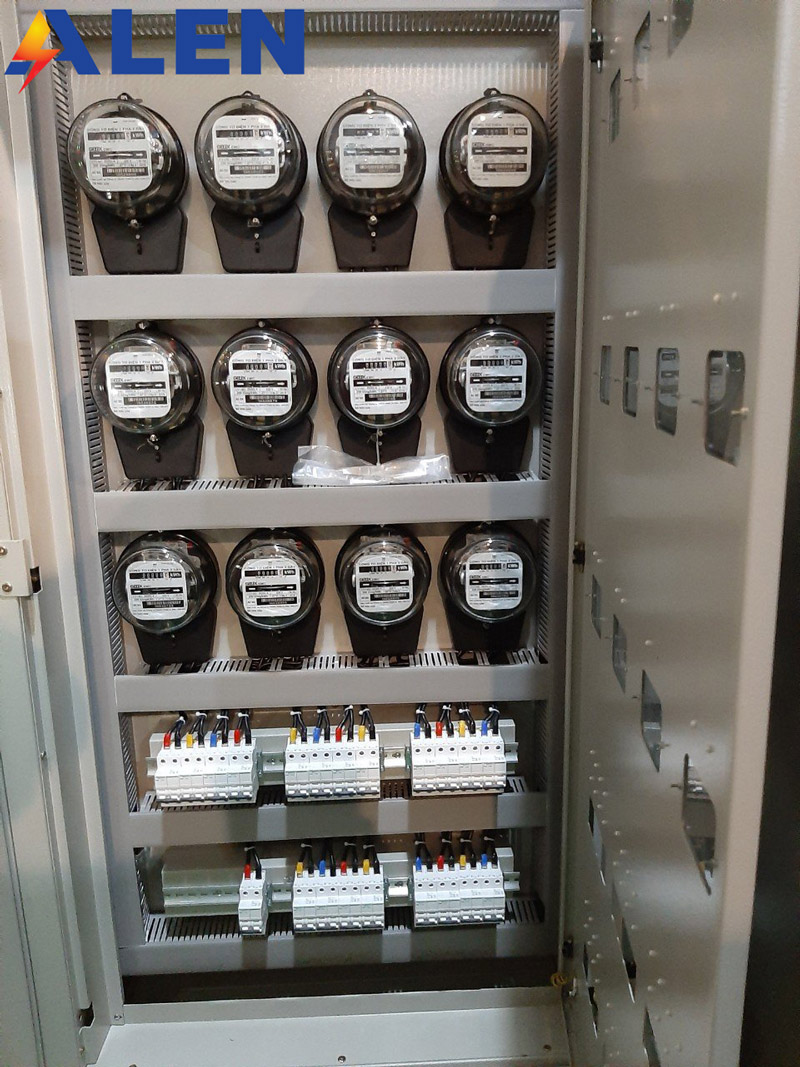

1.8. Tủ điện công tơ

Mục đích sử dụng:

Đo đếm điện năng: Tủ điện công tơ chứa các công tơ (đồng hồ đo điện) để ghi lại lượng điện tiêu thụ của từng khu vực hoặc khách hàng.
Giám sát điện năng: Giúp theo dõi và kiểm soát lượng điện tiêu thụ, phát hiện sớm các sự cố hoặc bất thường trong quá trình sử dụng điện.
Quản lý điện năng: Hỗ trợ việc quản lý và phân bổ điện năng hiệu quả, đảm bảo tính công bằng và minh bạch trong việc thanh toán tiền điện.
Bảo vệ hệ thống điện: Tủ điện công tơ giúp bảo vệ các thiết bị điện khỏi các sự cố như quá tải, ngắn mạch, góp phần tăng độ an toàn và tuổi thọ của hệ thống

các loại tủ điện công nghiệp

Tiêu chuẩn:

Tiêu chuẩn IEC:

IEC 61439-1 & 2: Quy định các yêu cầu chung về thiết kế, chế tạo, và thử nghiệm tủ điện công tơ, bao gồm các tiêu chí về độ bền vật liệu, khả năng cách điện, khả năng chịu dòng ngắn mạch, và các yếu tố bảo vệ môi trường.

IEC 60439-1: Tiêu chuẩn về thiết kế, chế tạo và thử nghiệm các loại tủ điện công nghiệp, bao gồm cả tủ điện công tơ.

Tiêu chuẩn TCVN (Tiêu chuẩn Việt Nam):

TCVN 6221:2015: Quy định các yêu cầu chung về thiết kế và chế tạo tủ điện, bao gồm cả tủ điện công tơ.

TCVN 6223:2016: Quy định các yêu cầu kỹ thuật về tủ điều khiển và tủ điều khiển tập trung, có thể áp dụng cho các tủ điện công tơ có tích hợp các tính năng điều khiển.

Kích thước:

Tủ điện công tơ nhỏ: Thường có kích thước như 300 x 200 x 150 mm, 300 x 200 x 200 mm, 350 x 250 x 150 mm, 400 x 300 x 150 mm, 400 x 300 x 210 mm, v.v.
Tủ điện công tơ trung bình: Có thể có kích thước như 600 x 400 x 250 mm, 600 x 500 x 210 mm, 600 x 500 x 250 mm, 600 x 600 x 210 mm, 700 x 500 x 210 mm, 700 x 500 x 250 mm, 800 x 600 x 200 mm, 800 x 600 x 250 mm, 800 x 600 x 230 mm, 800 x 600 x 300 mm, 1000 x 800 x 210 mm, 1000 x 800 x 250 mm, 1000 x 800 x 230 mm, 1200 x 800 x 300 mm, 1200 x 800 x 350 mm, v.v.
Tủ điện công tơ lớn: Thường có kích thước như 1200 x 800 x 400 mm, 1800 x 1000 x 500 mm, 2000 x 1200 x 600 mm, v.v.

Các tiêu chuẩn chung áp dụng cho các loại tủ điện:

IEC 61439: Tiêu chuẩn quốc tế cho tủ điện công nghiệp, quy định về thiết kế, chế tạo, thử nghiệm và vận hành.
IEC 61131: Tiêu chuẩn cho điều khiển lập trình PLC.
IEC 60255: Tiêu chuẩn cho relay bảo vệ.
IP (Ingress Protection): Tiêu chuẩn về khả năng chống bụi, chống nước (ví dụ: IP65, IP54, IP20).

2. Kinh nghiệm chọn loại tủ điện công nghiệp phù hợp

Xác định yêu cầu và mục tiêu gồm công suất, loại nguồn điện, tính ổn định, độ tin cậy và các yêu cầu khác.
Nghiên cứu và tìm hiểu thị trường trên thị trường. Tra cứu thông tin về sản phẩm, dịch vụ, chất lượng và đánh giá từ khách hàng trước đây.
Kiểm tra tiêu chuẩn và chứng nhận quốc tế: Xem xét thiết kế và chất lượng linh kiện. Đảm bảo rằng chúng đáp ứng tiêu chuẩn và có nguồn gốc đáng tin cậy.
Tính linh hoạt và mở rộng. Xem xét khả năng thay đổi và nâng cấp trong tương lai để đáp ứng nhu cầu mở rộng và thay đổi công nghệ.
Xác định liệu nhà cung cấp có cung cấp hỗ trợ kỹ thuật và dịch vụ sau bán hàng để chắc chắn được giải quyết các vấn đề kỹ thuật, bảo trì và sửa chữa tủ điện sau khi mua. ALEN rất hân hạnh đồng hành cùng quý khách hàng trong quá trình này.
Xem xét cả hiệu suất và tuổi thọ của sản phẩm. Lựa chọn tủ điện công nghiệp có độ tin cậy, an toàn để có thể sử dụng trong thời gian dài.

3. Kết luận

các loại tủ điện công nghiệp

Giữa muôn vàn các loại tủ điện công nghiệp việc lựa chọn tủ điện phù hợp phụ thuộc vào yêu cầu kỹ thuật, môi trường hoạt động và mục đích sử dụng cụ thể. Các tiêu chuẩn quốc tế, tiêu chuẩn an toàn về điện, khả năng chống chịu môi trường và tính module giúp đảm bảo an toàn, độ bền và dễ bảo trì.

Nếu bạn cần thiết kế cụ thể theo từng dự án hoặc muốn biết thêm chi tiết về kích thước, cấu hình kỹ thuật riêng biệt, tôi có thể giúp đỡ hoặc cung cấp các tài liệu tiêu chuẩn phù hợp.

Xưởng ALEN chuyên sản xuất tủ điện công nghiệp với dịch vụ lắp đặt tận nơi, đảm bảo đúng kỹ thuật, an toàn và nhanh chóng. Sau khi lắp đặt, chúng tôi còn hỗ trợ bảo trì, sửa chữa và nâng cấp hệ thống theo yêu cầu của khách hàng, giúp tối ưu hóa hiệu suất hoạt động của tủ điện.

Bạn cần hỗ trợ trợ tư vấn các loại tủ điện công nghiệp về mẫu mã, kích thước, hoặc dịch vụ lắp đặt? Đừng ngần ngại liên hệ để nhận được tư vấn chuyên nghiệp nhất từ chúng tôi.
