Cách đọc sơ đồ tủ điện công nghiệp/bản vẽ đúng kỹ thuật

Hiểu và đọc sơ đồ tủ điện công nghiệp là một kỹ năng quan trọng đối với các kỹ sư và kỹ thuật viên trong lĩnh vực điện công nghiệp. Bản vẽ cung cấp thông tin chi tiết về cấu trúc và kết nối của các linh kiện điện, giúp giải thích nguyên lý hoạt động, tăng cường tính chính xác trong quá trình thi công và lắp đặt, cũng như hỗ trợ kiểm tra và bảo dưỡng nhanh chóng kịp thời

1. Vai trò của sơ đồ tủ điện công nghiệp

Sơ đồ tủ điện công nghiệp đóng vai trò quan trọng đảm bảo sự ổn định khi vận hành, an toàn cho người dùng và bảo vệ tối đa tuổi thọ các thiết bị bên trong tủ. Vai trò chính của nó gồm có như:

Sơ đồ/ bản vẽ tủ điện công nghiệp cung cấp hướng dẫn chi tiết về cấu trúc và thành phần của tủ điện. Nó mô tả vị trí và kích thước của các thành phần như bộ nguồn, bộ điều khiển, bảo vệ quá dòng, chức năng đặc biệt và các linh kiện khác. Thông qua bản vẽ, nhà thiết kế có thể tạo ra một tủ điện có thiết kế tối ưu, đáp ứng yêu cầu và tiêu chuẩn kỹ thuật.
Sơ đồ/ bản vẽ tủ điện giúp hướng dẫn quá trình xây dựng và lắp đặt tủ điện một cách chính xác. Nó xác định vị trí và gắn kết của các thành phần, đồng thời chỉ rõ các kết nối và đấu nối trong tủ điện. Điều này giúp nhà thầu và kỹ thuật viên thực hiện công việc một cách hiệu quả, đảm bảo tính chính xác và an toàn của hệ thống.
Sơ đồ/ bản vẽ tủ điện cung cấp thông tin quan trọng về cách vận hành tủ điện. Nó mô tả chức năng và công tắc của các linh kiện trong tủ điện, cung cấp sơ đồ mạch điện và biểu đồ kết nối giúp người vận hành và kỹ thuật viên hiểu rõ cách sử dụng tủ điện và thực hiện các thao tác vận hành, kiểm tra và bảo trì.
Sơ đồ/ bản vẽ cung cấp thông tin đầy đủ và chi tiết về cấu trúc, kết nối và linh kiện trong tủ điện. Khi xảy ra sự cố hoặc cần kiểm tra, kỹ thuật viên có thể sử dụng bản vẽ để xác định vị trí lỗi và thực hiện sửa chữa một cách chính xác.
Hiểu rõ các tiêu chuẩn và quy chuẩn áp dụng trong việc lựa chọn và sử dụng linh kiện, kết nối mạch điện và thiết kế cơ học của tủ điện nhằm đảm bảo rằng hệ thống điện được xây dựng và vận hành an toàn, tránh nguy cơ cháy nổ, quá tải và các sự cố điện khác.

2. Các loại sơ đồ tủ điện công nghiệp

Trong công nghiệp, có nhiều loại tủ điện khác nhau, mỗi loại phục vụ cho những nhu cầu, mục đích riêng. Dưới đây là các sơ đồ tủ điện công nghiệp phổ biến nhất:

2.1. Sơ đồ nguyên lý (Schematic Diagram)

Sơ đồ nguyên lý là loại bản vẽ thể hiện mối quan hệ giữa các linh kiện trong hệ thống điện. Bản vẽ sơ đồ tủ điện công nghiệp này hỗ trợ kỹ sư điện, người thiết kế dễ dàng hiểu được cách thức hoạt động của mạch.

Mục đích: Trình bày logic kết nối và chức năng hoạt động giữa các thành phần (điện trở, tụ điện, IC, công tắc…).
Ký hiệu: Mỗi linh kiện đều có một ký hiệu riêng (ví dụ: R cho điện trở, C cho tụ điện…).
Không gian bố trí: Không phản ánh vị trí thực tế ngoài đời mà tập trung vào logic hoạt động và mối liên kết điện.
Đường dây kết nối: Các đường nối thể hiện sự kết nối điện – thường là đường thẳng, có giao điểm, nhánh rẽ.

Sơ đồ nguyên lý là ngôn ngữ chung trong thiết kế điện, nó giúp kỹ thuật nắm được nguyên lý hoạt động mà không cần lắp ráp thực tế. Việc đọc thành thạo sơ đồ tủ điện công nghiệp là nền tảng cho mọi công việc thiết kế, sửa chữa và bảo trì hệ thống điện.

2.2. Sơ đồ mạch điện (Wiring Diagram)

Nếu như sơ đồ nguyên lý thể hiện mối quan hệ giữa các loại linh kiện, thì sơ đồ mạch điện lại thể hiện cho người đọc thấy cách đấu nối thực tế giữa các thiết bị, linh kiện trong cùng một hệ thống. Sơ đồ nguyên lý đặc biệt chú trọng đến vị trí lắp đặt, đường dây đi thức tế, màu dây và số hiệu, đầu nối.

Mục đích: Hướng dẫn kỹ thuật viên cách đi dây, đấu nối chính xác ngoài thực tế.
Chi tiết thực tế: Thể hiện chiều dài dây, vị trí thiết bị, đầu nối, mã màu dây, và số hiệu từng dây.
Ứng dụng: Rất phổ biến trong tủ điện công nghiệp, hệ thống điện dân dụng, xe ô tô, máy móc…

Sơ đồ mạch điện là bản đồ chi tiết cho việc lắp đặt và kiểm tra hệ thống điện thực tế. Nó là công cụ quan trọng giúp đảm bảo an toàn, đúng kỹ thuật và dễ dàng bảo trì hệ thống điện.

2.3. Sơ đồ bố trí (Layout Diagram)

Đây là loại sơ đồ thể hiện vị trí lắp đặt thực tế của các thiết bị bên trong tủ điện. Sơ đồ bố trí này tập trung vào hình thái, kích thước và khoảng cách giữa các thiết bị.

Mục đích: Xác định vị trí lắp đặt chính xác của các thiết bị để đảm bảo tính khoa học, thẩm mỹ và tiện lợi cho vận hành, bảo trì.
Chi tiết thể hiện: Kích thước, khoảng cách, vị trí các linh kiện hoặc thiết bị trên mặt phẳng (như tủ điện, bảng mạch…).
Ứng dụng: Lắp đặt tủ điện, bố trí thiết bị điện trong nhà máy, hoặc thiết kế PCB trong điện tử.

3. Hướng dẫn cách đọc sơ đồ nguyên lý tủ điện công nghiệp

Dưới đây là nội dung hướng dẫn cách đọc bản vẽ tủ điện công nghiệp chi tiết và dễ hiểu nhất dành cho kỹ thuật viên, sinh viên ngành điện hoặc người mới bắt đầu:

3.1. Xác định loại sơ đồ tủ điện công nghiệp

Trước tiên, bạn cần biết sơ đồ tủ điện công nghiệp đang xem thuộc loại nào, vì mỗi loại sẽ có cách bố trí và mục đích sử dụng khác nhau:

Sơ đồ điều khiển (Control circuit diagram): Mô tả nguyên lý điều khiển thiết bị (contactor, relay, timer…).
Sơ đồ động lực (Power circuit diagram): Thể hiện cách cấp nguồn và truyền tải điện năng đến thiết bị như motor, máy bơm…
Sơ đồ tổng hợp: Kết hợp cả điều khiển và động lực trong cùng một bản vẽ.

Mỗi loại sẽ có cách sắp xếp thiết bị và hướng dòng điện khác nhau – cần xác định đúng để đọc chính xác.

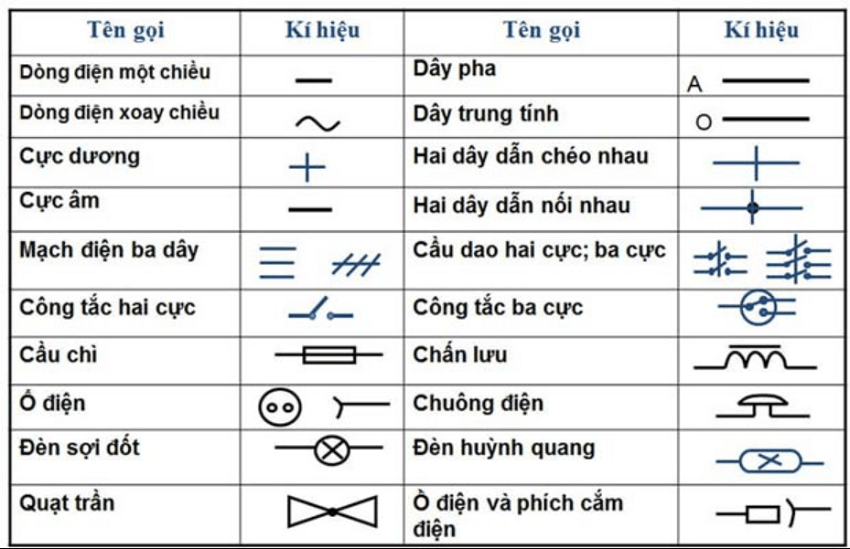

3.2. Cách nhận biết các ký hiệu

Mỗi thiết bị điện trong sơ đồ tủ điện công nghiệp đều có ký hiệu riêng (ví dụ: CB, MCCB, contactor, relay, v.v.). Nắm vững các ký hiệu này là bước đầu tiên và quan trọng nhất. Để đọc sơ đồ tủ điện đúng kỹ thuật, người đọc cần nắm rõ các ký hiệu tiêu chuẩn thường dùng. Một số ký hiệu trong sơ đồ tủ điện công nghiệp phổ biến gồm:

Ký hiệu	Tên thiết bị
R	Rơ le hoặc relay
Q	Công tắc hoặc bộ ngắt tự động
M	Motor (động cơ)
K	Khởi động, bộ contact relay
L	Đèn báo
T	Transformer (máy biến thế)
F	Cầu chì hoặc fuses
+ hoặc –	Dòng điện một chiều hoặc phân cực

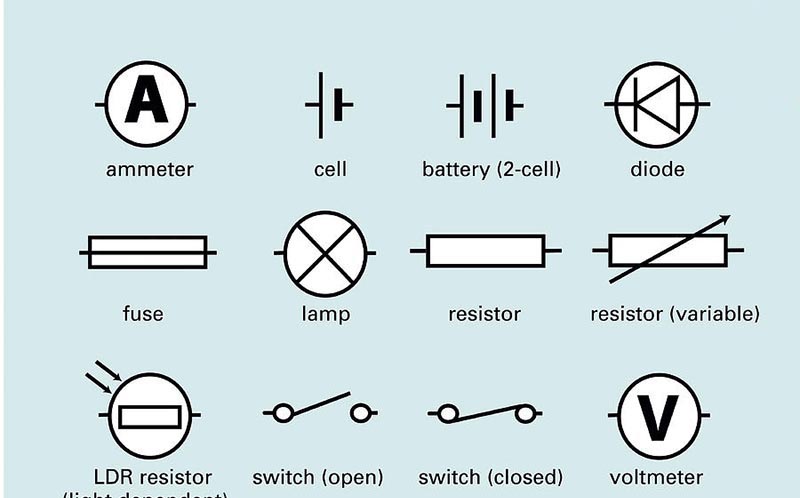

Ngoài ra, trong sơ đồ tủ điện công nghiệp còn có các biểu tượng thể hiện dây dẫn, tiếp xúc, nút nhấn, công tắc, …. Người đọc cần hiểu rõ các ký hiệu và biểu tượng này để giải mã sơ đồ chính xác.

3.3. Cách xác định hướng dòng điện

Đây là bước quan trọng giúp người đọc hiểu rõ quá trình hoạt động của mạch điện, từ đó dễ dàng hơn trong việc phân tích, đấu nối hoặc khắc phục sự cố trong hệ thống điện.

Dòng điện đi từ nguồn tải:

Trong hầu hết các sơ đồ tủ điện công nghiệp, sơ đồ nguyên lý, dòng điện đi từ trên xuống dưới, từ trái qua phải
Dòng điện bắt đầu từ nguồn cấp điện, thường là CB, MCCB hoặc nguồn 3 pha đi qua thiết bị điều khiển, sau đó đến thiết bị tiêu thụ.

Xác định chiều của dòng điện điều khiển

Trong mạch điện điều khiển, dòng điện cũng tuân theo nguyên tắc từ nguồn đến tải:

Từ cực dương (+) của nguồn DC hoặc pha L của nguồn AC → đi qua nút nhấn Start, Stop, tiếp điểm relay → tới cuộn hút contactor (KM) hoặc thiết bị điều khiển.
Sau đó dòng điện quay về nguồn âm (–) hoặc trung tính (N).

Quan sát ký hiệu nguồn và cực cấp điện

Trong đó sơ đồ tủ điện công nghiệp thường có ký hiệu nguồn điện như:

L1, L2, L3: Nguồn AC 3 pha
L, N: Nguồn AC 1 pha
+VDC, 0V hoặc +24VDC, GND: Nguồn DC

Dòng điện sẽ đi từ cực điện có thế cao đến cực điện có thế thấp

DC: từ + đến –
AC: dòng điện thay đổi chiều liên tục (50 lần/s với tần số 50Hz), nhưng trong sơ đồ ta giả định dòng đi từ L đến N.

Dựa vào trạng thái tiếp điểm và thứ tự thiết bị

Tiếp điểm thường mở (NO): chỉ dẫn dòng điện khi được kích hoạt.
Tiếp điểm thường đóng (NC): cho dòng điện đi qua khi chưa bị tác động.
Căn cứ vào trạng thái thiết bị (on/off), bạn sẽ biết dòng điện sẽ chạy qua những nhánh nào tại thời điểm đó.

Xác định hướng dòng điện chính là việc theo dõi dòng năng lượng từ nguồn đến thiết bị đầu ra, kết hợp hiểu logic mạch và ký hiệu. Kỹ năng này là nền tảng giúp bạn phân tích, sửa chữa và thiết kế hệ thống tủ điện công nghiệp một cách chính xác và chuyên nghiệp.

3.4. Phân tích chức năng từng phần

Sơ đồ nguyên lý tủ điện công nghiệp thường được chia thành nhiều phần (khối) với chức năng riêng biệt, phối hợp chặt chẽ để điều khiển và bảo vệ thiết bị điện trong hệ thống. Dưới đây là cách phân tích chức năng từng phần một cách dễ hiểu và thực tế:

Khối cấp nguồn:

Chức năng: Cung cấp điện cho toàn bộ hệ thống.
Thiết bị: CB tổng, cầu chì, biến áp.
Vị trí: Đầu sơ đồ – nơi dòng điện bắt đầu.

Khối bảo vệ:

Chức năng: Ngắt điện khi có sự cố (quá tải, ngắn mạch).

Thiết bị: Rơ le nhiệt, CB, cầu chì.

Vị trí: Ngay sau nguồn, trước tải.

Khối điều khiển

Chức năng: Điều khiển thiết bị chạy/dừng theo logic.

Thiết bị: Nút nhấn, contactor, relay, timer, PLC.

Vị trí: Trung tâm mạch điều khiển.

Khối tải

Chức năng: Thiết bị tiêu thụ điện (motor, bơm…).

Thiết bị: Motor, đèn, máy móc.

Vị trí: Cuối sơ đồ, sau khối điều khiển.

Khối hiển thị – báo trạng thái

Chức năng: Hiển thị và cảnh báo tình trạng hoạt động.
Thiết bị: Đèn báo, còi, HMI.
Vị trí: Gắn ở mặt tủ, dễ quan sát

Việc hiểu rõ từng phần giúp bạn dễ đọc sơ đồ tủ điện công nghiệp, đấu nối chính xác và xử lý sự cố hiệu quả.

3.5. Xác định nguyên lý hoạt động

Việc xác định nguyên lý hoạt động giúp bạn hiểu được quy trình vận hành của toàn bộ hệ thống, từ lúc khởi động đến khi dừng hoặc bảo vệ sự cố. Dưới đây là cách xác định nguyên lý hoạt động một cách ngắn gọn và dễ hiểu:

Xác định đầu vào và đầu ra

Đầu vào: Nút nhấn, cảm biến, công tắc, tín hiệu từ PLC.

Đầu ra: Motor, đèn báo, máy móc, thiết bị hoạt động cuối.

Theo dõi trình tự dòng điện điều khiển

Nhấn nút Start → kích hoạt cuộn hút contactor.
Contactor đóng → cấp điện cho tải (motor, đèn…).
Nếu có lỗi (quá tải) → rơ le nhiệt tác động, ngắt mạch.

Quan sát sự phối hợp giữa các thiết bị

Contactor, rơ le: điều khiển đóng/ngắt.
Timer: trì hoãn hoạt động theo thời gian.
PLC (nếu có): xử lý tín hiệu và điều khiển theo lập trình.

Để xác định nguyên lý hoạt động, bạn cần hiểu trình tự điều khiển, sự liên kết giữa thiết bị, và điều kiện kích hoạt/ngắt mạch. Việc này giúp vận hành, kiểm tra và sửa chữa tủ điện hiệu quả hơn.

3.6. Tham khảo thêm tài liệu hướng dẫn từ nhà sản xuất

Để hiểu chính xác nguyên lý hoạt động và cách lắp đặt tủ điện công nghiệp, tài liệu kỹ thuật từ nhà sản xuất là nguồn thông tin quan trọng và đáng tin cậy:

Tài liệu đi kèm thiết bị

Datasheet (thông số kỹ thuật): Cung cấp điện áp, dòng điện, sơ đồ chân, tải chịu được…
Hướng dẫn lắp đặt (Installation Manual): Chỉ cách gắn thiết bị vào tủ, sơ đồ đấu dây chuẩn.
Tài liệu vận hành (User Manual): Giải thích cách sử dụng, trình tự hoạt động và bảo trì thiết bị.

Truy cập website chính hãng

Các hãng lớn như Schneider, Siemens, ABB, Omron, Mitsubishi… đều cung cấp:

Thư viện tài liệu kỹ thuật (PDF, CAD, sơ đồ).
Video hướng dẫn đấu nối, cấu hình.
Hỗ trợ kỹ thuật trực tuyến.

Phần mềm hỗ trợ thiết kế & mô phỏng

Một số hãng cung cấp phần mềm miễn phí để bạn mô phỏng sơ đồ nguyên lý:

Schneider – EcoStruxure Control Expert
Siemens – TIA Portal
Mitsubishi – GX Works
EPLAN, AutoCAD Electrical (thiết kế sơ đồ mạch)

Liên hệ trực tiếp bộ phận kỹ thuật

Nếu gặp khó khăn, bạn có thể:

Gọi hotline kỹ thuật của hãng.
Yêu cầu bản vẽ CAD, sơ đồ đấu nối chi tiết.
Nhờ tư vấn về phương án thi công hoặc thay thế thiết bị tương thích.

Việc tham khảo tài liệu từ nhà sản xuất giúp bạn hiểu rõ chức năng thiết bị, đấu nối đúng kỹ thuật, đảm bảo an toàn và vận hành hiệu quả hệ thống tủ điện công nghiệp. Đây là bước không thể thiếu đối với kỹ thuật viên chuyên nghiệp.

4. Lời kết

Việc đọc sơ đồ tủ điện công nghiệp đúng kỹ thuật là điều kiện quan trọng để đảm bảo lắp đặt, vận hành và sửa chữa hệ thống điện an toàn, hiệu quả. Người đọc cần nắm vững các ký hiệu tiêu chuẩn, có phương pháp tiếp cận hợp lý và luôn cẩn thận trong từng bước. Hiểu rõ sơ đồ sẽ giúp tránh sai sót đáng tiếc và nâng cao khả năng làm việc trong ngành điện công nghiệp.
