Cách đấu điện 3 pha: Hướng dẫn đấu sao, tam giác chi tiết
Đấu điện 3 pha là yếu tố then chốt giúp hệ thống điện vận hành ổn định, tiết kiệm năng lượng và đảm bảo an toàn tối ưu. Nếu bạn đang tìm cách đấu điện 3 pha thì đây chính là hướng dẫn bạn cần. Bài viết tổng hợp chi tiết từng bước, mẹo hay và lưu ý quan trọng giúp bạn tự tin xử lý mọi công việc điện 3 pha. Đừng bỏ lỡ cơ hội nâng cao kỹ năng, khám phá ngay!
1. Điện 3 pha là gì? Cấu tạo mạch điện 3 pha
Điện 3 pha là hệ thống điện được sử dụng phổ biến trong nhà máy, xưởng sản xuất, toà nhà và các công trình có nhu cầu tiêu thị điện lớn. Nhờ khả năng truyền tải công suất cao, vận hành ổn định và tiết kiệm điện năng. Điện 3 pha ngày càng được ứng dụng rộng rãi trên thực tế.
Để sử dụng hiệu quả và đảm bảo an toàn, người dùng cần hiểu rõ điện 3 pha là gì, cấu tạo của mạch điện 3 pha cũng như nguyên lý hoạt động của hệ thống điện này.
Cấu tạo mạch điện 3 pha:
- Nguồn điện 3 pha: Nguồn điện này được tạo ra từ máy phát điện có 3 cuộn dây lệch nhau 120 độ trên stato. Khi roto quay, mỗi cuộn dây sinh ra một suất điện động xoay chiều, tạo thành ba pah ký hiệu là A,B,C hoặc L1, L2, L3

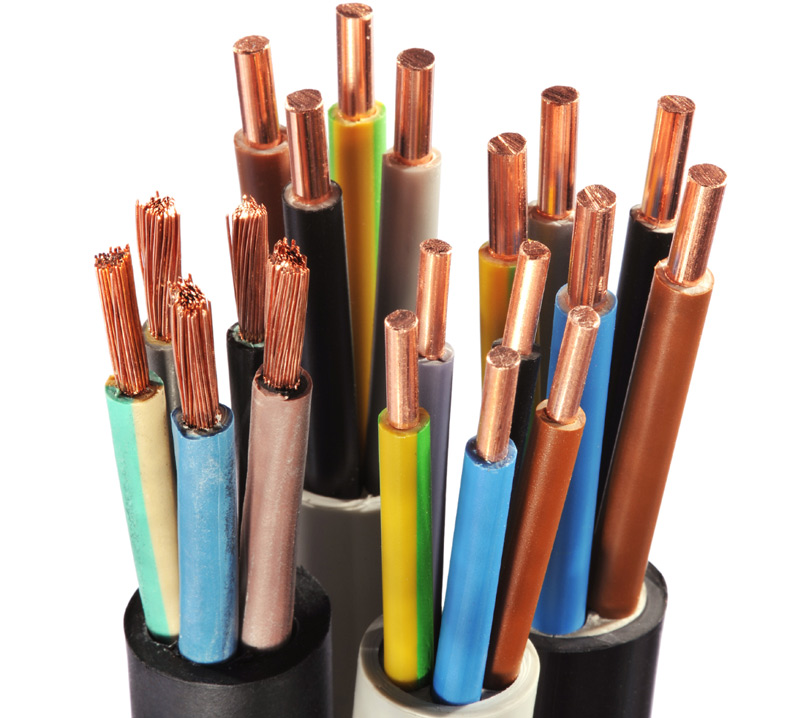

- Dây dẫn: Hệ thống điện 3 pha thường sử dụng dây dẫn điện 3 pha để truyền tải điện năng đến thiết bị sử dụng. Dây trung tính N có thể có hoặc không dùng để tuỳ chọn kiểu đấu nối.
- Tải điện 3 pha: Tải là các thiết bị tiêu thụ điện như:
- Động cơ điện 3 pha
- Máy nén khí
- Máy bơm công suất lớn
- Máy hàn công nghiệp
- Dây chuyền sản xuất và các thiết bị công nghiệp khác.

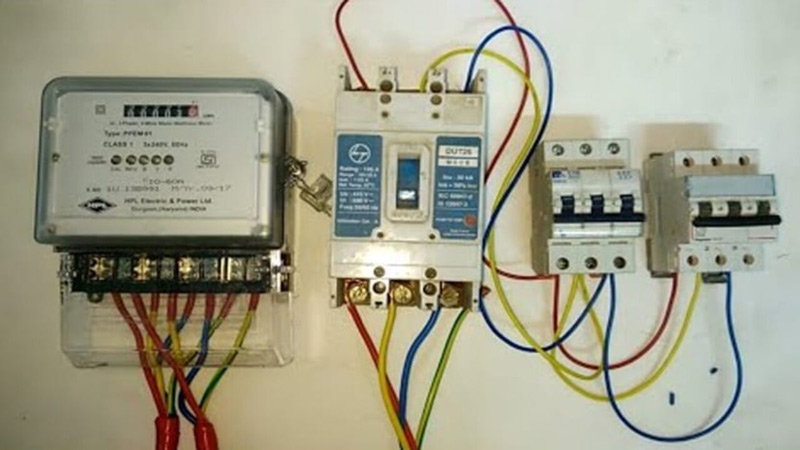

2. Cách đấu điện 3 pha 4 dây
2.1. Sơ đồ nguyên lý đấu dây 3 pha 4 dây
Trong hệ thống điện 3 pha, dây pha được lấy từ nguồn điện 3 pha và nối đến tải. Dây trung tính N được nối từ điểm trung tính của nguồn để cấp điện áp 220V cho các thiết bị 1 pha hoặc cân bằng tải.
2.2. Các bước thực hiện chi tiết
- Bước 1: Ngắt hoàn toàn nguồn điện trước khi tiến hành đấu nối và kiểm tra nguồn điện bằng bút thử điện hoặc đồng hồ đo.
- Bước 2: Xác định đúng dây dẫn, gồm ba dây pha, dây trung tính và dây tiếp địa PE nếu có
- Bước 3: Đấu 3 dây oha vào các cực tương ứng của thiết bị hoặc tủ điện theo sơ đồ của nhà sản xuất
- Bước 4: Dây trung tính N vào cực N của thiết bị cần sử dụng điện áp 220V hoặc thanh trung tính trong tủ điện
- Bước 5: Dây tiếp địa PE vào vỏ thiết bị để tăng độ an toàn khi vận hành
- Bước 6: Kiểm tra lại toàn bộ mối nối, siết chặt các đầu cốt, đo điện áp giữa các pha và giữa pha với trung tính trước khi đóng điện chạy thử.
2.3. Ứng dụng thực tế
Hệ thống điện 3 pha 4 dây được sử dụng rộng rãi trong nhiều công trình nhờ khả năng cấp điện linh hoạt cho cả tải 3 pha và tải 1 pha, chẳng hạn như:
- Nhà xưởng và khu công nghiệp.
- Tòa nhà văn phòng, trung tâm thương mại.
- Khách sạn, nhà hàng, bệnh viện.
- Cửa hàng, siêu thị sử dụng đồng thời thiết bị 380V và 220V.
- Hệ thống tủ điện tổng, tủ phân phối điện trong các công trình dân dụng và công nghiệp.
3. Cách đấu điện 3 pha 3 dây (đấu tam giác và đấu sao)
3.1. Xác định đầu dây motor 3 pha bằng đồng VOM
Động cơ 3 pha thường có 6 đầu dây ra. Người lắp đặt cần tìm được 3 cặp cuộn dây độc lập để đánh dấu. Dây thứ nhất là chỉnh đồng hồ, bật VOM sang thang đo điện trở hoặc đo thông mạch. Tiếp theo là tìm cặp dây, sau đó đo lần lượt các cặp dây. Nếu kim đồng hồ lên hoặc có tiếng bíp tức là 2 dây đó cùng thuộc một cuộn dây, đánh dấu lại thành 3 cặp riêng biệt.
Cuối cùng là hân biệt đầu – cuối để phân biệt điểm đầu và điểm cuối của cuộn dây, có thể dùng phương pháp đo cảm ứng hoặc áp dụng phương pháp loại suy cơ bản.
3.2. Cách đấu hình tam giác (Delta – Δ)
Đấu tam giác được áp dụng khi điện áp lưới thấp, phù hợp với điện áp định mức thấp của motor (thường ghi trên nhãn là 220V/380V).
- Cách nối: Nối 2 cuộn dây lại với nhau. Nối đầu cuối cuộn 1 (U2) với đầu cuộn 2. Cuối cuộn 2 (V1) với đầu cuộn 3 (W1) và cuối cuộn 3 (W2) với đầu cuộn 1 (U1).
- Cấp nguồn: 3 pha điện lưới L1, L2, L3 đấu vào 3 đỉnh của tam giác U1, V1, W1.

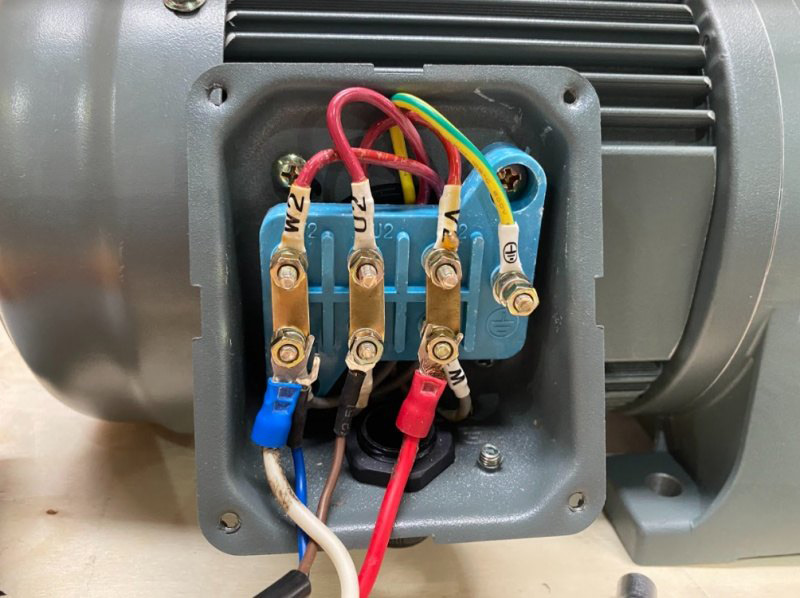

3.3. Cách đấu hình sao (Star – Y)
-
- Cách nối: Chụm 3 đầu cuối của 3 cuộn dây lại với nhau (thường là U2, V2, W2) tạo thành điểm trung tính (có thể nối đất hoặc thả nổi).
- Cấp nguồn: 3 pha điện lưới (L1, L2, L3) đấu vào 3 đầu còn lại của cuộn dây (U1, V1, W1).
3.4. Khi nào dùng đấu sao, khi nào dùng đấu tam giác?
Việc chọn kiểu đấu phụ thuộc vào nhãn động cơ Nameplate và lưới điện thực tế nơi bạn đang sử dụng.
- Tại Việt Nam: Lưới điện 3 pha phổ biến là 380V. Nếu motor có thông số Δ/Y là 220V/380V, bạn phải đấu hình sao khi chạy điện 380V để tránh cháy motor.
- Đấu sao – tam giác (Sao/ tam giác): Được ứng dụng kết hợp với bộ khởi động mềm hoặc tủ điện đổi sao tam giác cho câc động cơ công suất lớn. Khi khỏi động, motor đấu hình sao để giảm dòng khởi động, sau đó tự động chuyển sang đấu tam giác để động cơ chạy hết công suất định mức.
4.Cách đấu điện 3 pha 220V
Đấu ba dây pha L1, L2 và L3 từ nguồn vào các đầu cực tương ứng của thiết bị. Tuỳ theo yêu cầu của động cơ hoặc tải, đấu theo hình sao (Y) hoặc hình tam giác (Δ) theo sơ đồ của nhà sản xuất.
Các bước thực hiện
- Bước 1: Ngắt nguồn điện và kierm tra không còn điện
- Bước 2: Xác định ba dây pha L1, L2, L3 và các đầu cực của thiết bị.
- Bước 3: Đấu lần lượt L1, L2, L3 vào đúng các cực theo sơ đồ đấu dây của thiết bị
- Bước 4: Đấu dây tiếp đại PE vào vỏ máy nếu có
- Bước 5: Siết chặt các đầu nối, kiểm tra và cấp nguồn chạy thử
5. Cách đấu điện 3 pha 380V
Đấu ba dây pha L1, L2, L3 từ nguồn điện vào các đầu cực của thiết bị. Với động cơ 380V, thường đấu hình sao (Y) theo sơ đồ của nhà sản xuất. Đấu thêm dây tiếp địa PE để đảm bảo an toàn.
Các bước thực hiện chi tiết:
- Bước 1: Ngắt nguồn điện và kiểm tra không còn điện
- Bước 2: Xác định ba dây pha L1, L2, L3 và các đầu cực của thiết bị.
- Bước 3: Đầu L1, L2, L3 vào đúng các cực theo sơ đồ đấu dây của động cơ hoặc thiết bị.
- Bước 4: Đấu dây tiếp địa PE vào vỏ thiết bị
- Bước 5: Kiểm tra các đầu nối, cáp nguồn và chạy thử. Nếu động cơ quay ngược chiều, đổi vị trí bất kỳ hai dây pha để đảo chiều.

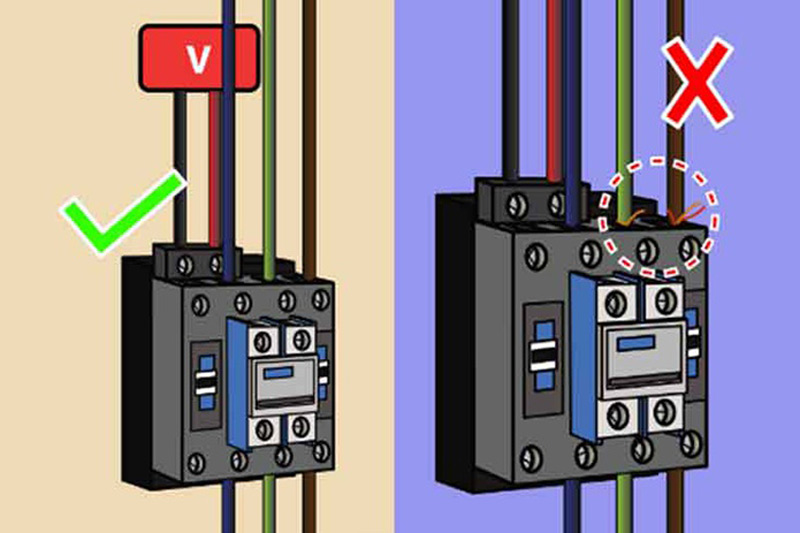

6. Những lỗi thường gặp khi đấu điện 3 pha và cách khắc phục
- Đấu nhầm dây pha hoặc lệch thứ tự pha
- Hậu quả: Động cơ quay sai chiều hoặc không khởi động được.
- Cách khắc phục: Kiểm tra và đổi chỗ hai dây pha bất kỳ để đảo chiều quay động cơ; luôn đánh dấu rõ thứ tự pha khi đấu nối.
- Dây tiếp địa không được kết nối hoặc nối sai
- Hậu quả: Tăng nguy cơ điện giật, thiết bị dễ hư hỏng khi có sự cố.
- Cách khắc phục: Luôn kiểm tra kỹ và đảm bảo dây tiếp địa được nối chắc chắn vào thanh tiếp địa chung.
- Lỏng mối nối hoặc sử dụng dây dẫn không phù hợp
- Hậu quả: Gây nóng mối nối, chập cháy hoặc mất điện đột ngột.
- Cách khắc phục: Sử dụng dây đúng tiết diện, siết chặt các đầu nối và kiểm tra định kỳ.
- Không cân bằng tải giữa các pha
- Hậu quả: Tổn hao điện năng, thiết bị hoạt động kém hiệu quả, dễ hỏng.
- Cách khắc phục: Phân bố đều các thiết bị và tải trên 3 pha; đo kiểm thường xuyên để điều chỉnh.
- Không sử dụng thiết bị bảo vệ phù hợp (CB, cầu chì, chống giật)
- Hậu quả: Dễ gây hư hại thiết bị và mất an toàn khi xảy ra sự cố.
- Cách khắc phục: Lắp đặt đầy đủ các thiết bị bảo vệ theo tiêu chuẩn kỹ thuật và kiểm tra định kỳ.
Nắm bắt và khắc phục kịp thời những lỗi phổ biến trên sẽ giúp hệ thống điện 3 pha của bạn vận hành an toàn, bền bỉ và hiệu quả hơn. Nếu bạn cần hướng dẫn chi tiết về cách kiểm tra hay sửa chữa, mình sẵn sàng hỗ trợ!
7. So sánh giá điện 1 pha và 3 pha
| Tiêu chí | Điện 1 pha | Điện 3 pha |
| Đối tượng sử dụng | Hộ gia đình, thiết bị dân dụng nhỏ | Cơ sở sản xuất, kinh doanh, thiết bị công suất lớn |
| Giá bán điện (tham khảo) | Tính theo bậc thang từ 1.728 – 3.151 VNĐ/kWh | Khoảng 1.700 – 2.900 VNĐ/kWh (tùy giờ sử dụng) |
| Cách tính giá | Theo bậc thang tiêu thụ điện (6 bậc) | Theo mục đích (sản xuất, kinh doanh, dịch vụ…) và khung giờ (cao điểm – thấp điểm) |
| Ổn định nguồn điện | Kém ổn định hơn, dễ sụt áp khi dùng nhiều thiết bị | Ổn định, ít sụt áp – phù hợp cho thiết bị công suất cao |
| Chi phí lắp đặt | Thấp hơn, đơn giản | Cao hơn do cần thiết bị chuyên dụng và dây dẫn lớn |
| Hiệu suất sử dụng | Phù hợp thiết bị công suất nhỏ | Cao hơn, tiết kiệm điện hơn khi sử dụng đúng tải |
Nếu bạn đang phân vân giữa việc dùng điện 1 pha hay nâng cấp lên 3 pha, hãy cân nhắc theo nhu cầu sử dụng thực tế và chi phí đầu tư ban đầu.
Hiểu đúng, làm chuẩn và an toàn – đó chính là nền tảng trong cách đấu điện 3 pha mà bất kỳ ai làm việc với hệ thống điện cũng cần nắm vững.
Dù bạn là kỹ thuật viên lành nghề hay người mới bắt đầu, việc trang bị kiến thức và tuân thủ quy trình không chỉ giúp hệ thống vận hành hiệu quả mà còn bảo vệ chính bạn và tài sản xung quanh. Hãy luôn đặt an toàn lên hàng đầu và đừng ngần ngại tìm hiểu thêm trước khi bắt tay vào thực hiện. Điện 3 pha không khó, miễn là bạn đi đúng hướng ngay từ bước đầu tiên!
