Tủ điện 3 pha: Cấu tạo, phân loại và cách đấu đúng kỹ thuật

Cách đấu tủ điện 3 pha đúng kỹ thuật là yếu tố then chốt đảm bảo an toàn và hiệu suất cho hệ thống điện công nghiệp. Chỉ cần một sai sót nhỏ trong quá trình đấu nối cũng có thể gây ra sự cố nghiêm trọng. Bài viết này sẽ hướng dẫn bạn từng bước lắp đặt tủ điện 3 pha một cách dễ hiểu, đúng chuẩn kỹ thuật – phù hợp cho cả thợ điện lành nghề lẫn người mới bắt đầu

1. Tủ điện 3 pha là gì?

Tủ điện 3 pha là trung tâm điều khiển và bảo vệ các thiết bị trong hệ thống điện 3 pha, nó được ví như bộ não của mạng lưới điện công nghiệp. Dù đảm nhiệm vai trò quan trọng, tủ được thiết kế gọn nhẹ, dễ lắp đặt và sử dụng, đảm bảo sự an toàn cho người dùng.

Nhờ tính linh hoạt và hiệu quả đem lại mà tủ điện 3 pha hiện nay được ứng dụng rộng rãi trong các công trình công nghiệp như nhà máy, xí nghiệp, ….

2. Nguyên lý hoạt động của tủ điện 3 pha

Cách đấu tủ điện 3 pha

Tủ điện 3 pha vận hành dựa trên nguyên lý phân phối và điều khiển nguồn điện xoay chiều 3 pha, nhằm đảm bảo hoạt động ổn định cho toàn bộ hệ thống thiết bị điện. Khi dòng điện 3 pha đi vào tủ, nó sẽ được dẫn qua các thiết bị bảo vệ như MCCB, MCB, contactor, rơ-le nhiệt để:

Phân phối điện năng đến từng tải theo từng nhánh hoặc khu vực được thiết kế sẵn.
Bảo vệ hệ thống khỏi các sự cố như quá tải, ngắn mạch, mất pha hoặc rò rỉ điện.
Tự động đóng/cắt mạch điện nhờ vào cơ chế điều khiển bằng rơ-le hoặc PLC, giúp nâng cao tính tự động hóa và độ tin cậy.

Tủ điện 3 pha thường tích hợp các thiết bị đo lường như ampe kế, vôn kế, đồng hồ báo pha để giám sát tình trạng điện năng theo thời gian thực, phục vụ cho công tác vận hành và bảo trì dễ dàng hơn.

3. Cấu tạo tủ điện 3 pha

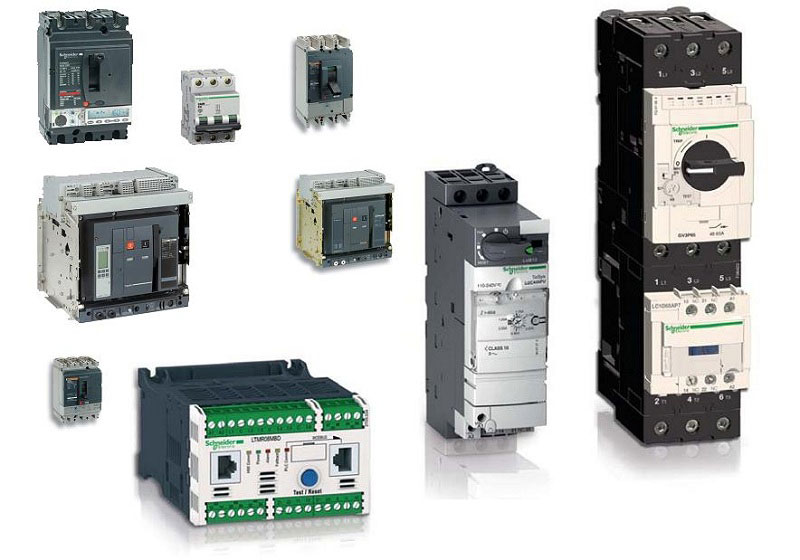

Tủ điện 3 pha có cấu tạo gồm vỏ tủ, aptomat (CB), Contactor, role nhiệt, thanh cái, đồng hồ đo, dây dẫn và cầu đấu. Mỗi thiết bị bên trong tủ đểu được sắp xếp hợp lý để đảm bảo chức năng bảo vệ, điều khiển và phân phối điện an toàn.

3.1. Vỏ tủ điện (Inox, tôn, thép)

Vỏ tủ điện được gia công bằng các vật liệu có độ bền cao, chịu được những tác động của môi trường tự nhiên như inox, tôn sơn tĩnh điện hoặc thép. Thiết kế tủ dạng hình hộp chữ nhật hoặc vuông, vỏ tủ có cấp bảo vệ IP, chống bụi, chống nước và đảm bảo an toàn cho người vận hàng.

3.2. Aptomat tổng (MCCB/MCB)

Aptomat là thiết bị đóng/ngắt mạch điện, có khả năng tự đọng cắt dòng để bảo vệ hệ thống khỏi quá tải và ngắn mạch. MCCB thường dùng cho dòng điện lớn, còn MCB dùng cho nhánh tải nhỏ.

3.3. Contactor và rơ le nhiệt

Contactor có tác dụng khởi động từ, đóng vai trò đóng/ngắt các thiết bị công suất lớn từ xa. Rơ le nhiệt đi kèm để bảo vệ động cơ không bị quá tải hoặc cháy nổ khi dòng điện tăng cao đột ngột.

3.4. Biến tần và thanh cái đồng

Biến tần dùng để điều khiển tốc độ motor. Thanh cái đồng Busbar đóng vai trò dẫn điện chính, phân chia nguồn điện từ Aptomat tổng đến các nhánh phụ một cách an toàn.

3.5. Đèn báo, nút nhấn và đồng hồ đo

Các thiết bị này được bố trí ngay trước mặt tủ. Đèn báo, nút nhấn bao gồm cả nút dừng khẩn cấp giúp vận hành thủ công và báo trạng thái. Đồng hồ (V,A,Hz) và biến dòng (CT) giúp theo dõi liên tục điện áp, dòng điện của hệ thống.

4. Phân loại tủ điện 3 pha

Cách đấu tủ điện 3 pha

4.1. Tủ điện công nghiệp 3 pha

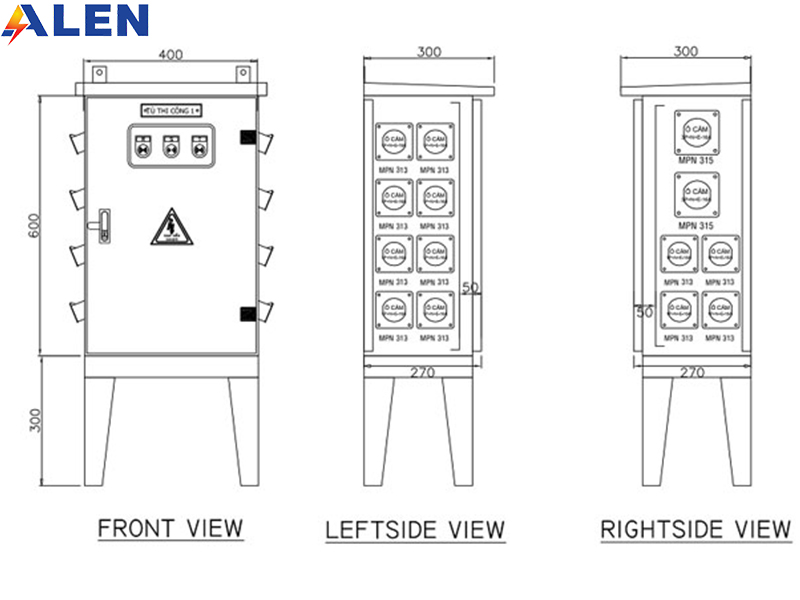

Tủ điện công nghiệp 3 pha là thiết bị đầu não đùng dể phân phối điện, điều khiển và bảo vệ toàn bộ hệ thống máy móc, cơ sở hạ tầng trong nhà xưởng, toà nhà lớn hoặc khu công nghiệp. Tủ hoạt động với nguồn điện áp lớn thường là 380V, để đảm bảo hệ thống vận hành liên tục, an toàn và tránh các sự cố quá tải, ngắn mạch.

tủ điện 3 pha theo sơ đồ tủ điều khiển

4.2. Tủ điện phân phối 3 pha

Tủ điện phân phối 3 pha làm nhiệm vụ chia các thiết bị điện trong cùng một hệ thống chung. Tủ hỗ trợ dòng điện đi qua dễ dàng hơn, đồng thời hỗ trợ kiểm soát, sửa chữa và bảo trì, bảo dưỡng hệ thống điện nhanh chóng, an toàn hơn.

Bên cạnh đó, tủ phân phố 3 pha còn có khả năng hỗ trợ người dùng tiết kiệm điện năng, mà không làm ảnh hưởng đến nguồn điện chung và không phát ra tiếng ồn khi hoạt động, đó là lý do mà thiết bị này được nhiều người tin tưởng và sử dụng.

4.3. Tủ điều khiển 3 pha

Thiết bị điện, tủ điều khiển 3 pha được xem là bộ phận đầu não của các thiết bị điện. Tủ đóng vai trò điều khiển các thiết bị cung cấp điện khác. Nó thường được dùng trong các hệ thống điện công suất lớn như nhà máy, công xưởng, xí nghiệp bởi khả năng đáp ứng các điều kiện tải với nguồn điện lớn, và chịu được tác động khắc nghiệt từ môi trường.

Các cơ điện sẽ hoạt động và vận hàng tốt hơn khi thiết bị bên trong tủ điều khiển được bố trí hợp lý, khoa học và các mối nối dây điện trong tủ được đấu đúng kỹ thuật. Từ đó việc tháo lắp, sửa chữa và bảo trì cũng trở nên an toàn và dễ dàng hơn.

4.4. Tủ điện chiếu sáng 3 pha

Tủ điện chiếu sáng 3 pha là loại thường được sử dụng ở những nơi công cộng như công viên, sân chung cư, dọc đường quốc lộ, … Thiết bị này cung cấp điện và giúp cho các thiết bị phát sáng. Bên trong tủ có cac công tắc đóng/mở, công tắc này hoạt động theo quy trình được cài đặt sẵn của tủ điện. Tủ điện 3 pha chiếu sáng có thiết kế nhỏ gọn, thuận tiện cho việc di chuyển và lắp đặt.

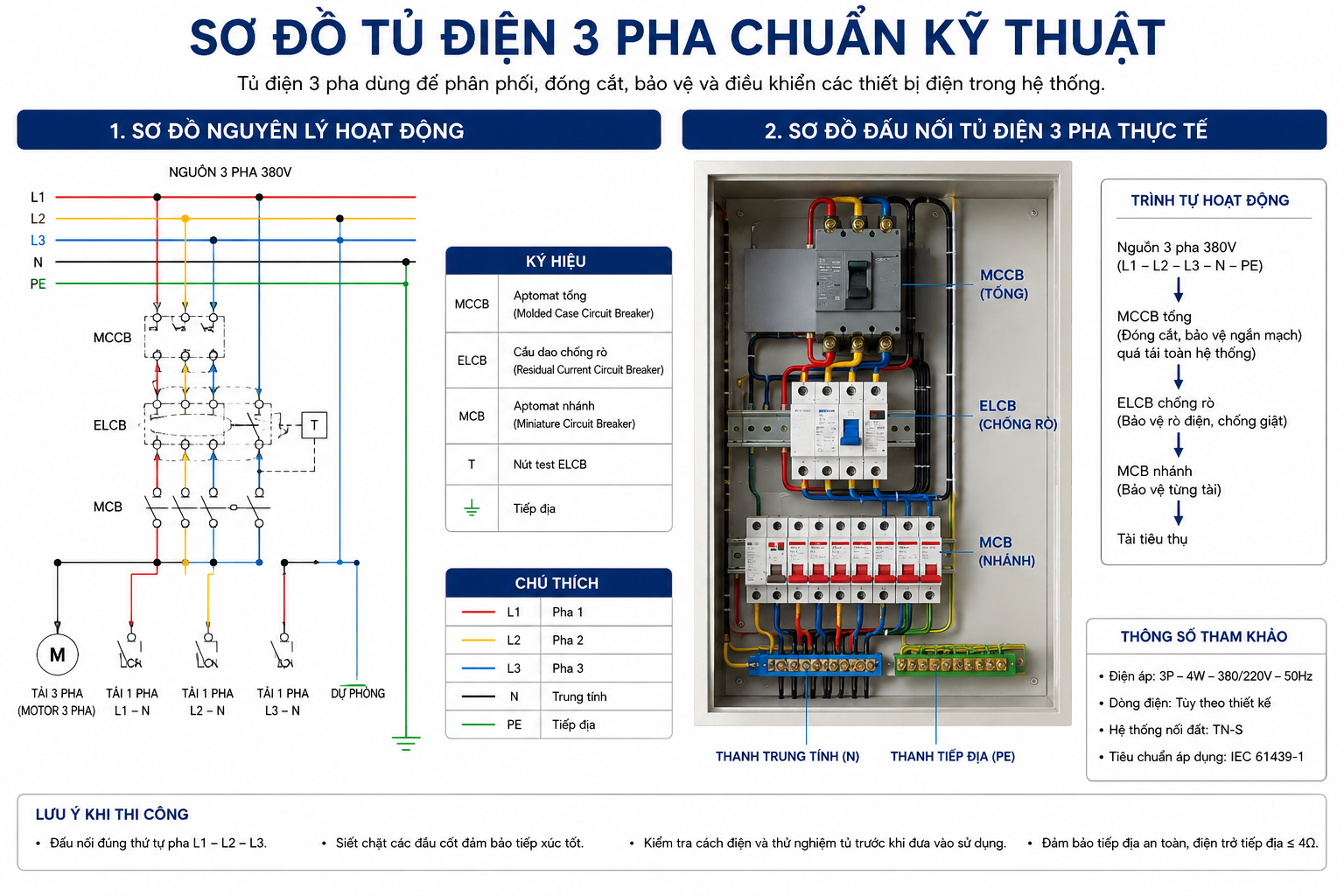

5. Sơ đồ tủ điện 3 pha chuẩn kỹ thuật

5.1. Sơ đồ nguyên lý hoạt động

Sơ độ nguyên lý mô tả dòng điện chạy trong hệ thống và cách các khí cụ điện tương tác với nhau để vận hàng và bảo vệ phụ tải:

Mạch nguồn: Lấy điện 3 pha 380V gồm 3 dây pha L1, L2, L3, 1 dây trung tính N và 1 dây tiếp địa PE. Dòng điện đi qua MCCB tổng đến MCCB nhánh để phân phối cho các thiết bị.
Mạch điều khiển:
- Swrd ụng điện áp pha trung tính 220V hoặc điện áp khác qua biến áp.
- Nút nhấn “Bắt đầu” cấp điện cho cuộn coil của contactor, đóng các tiếp điểm chính để cấp nguồn 3 pha cho động cơ hoạt động.
- Rơ le nhiệt kêt hợp với Contactor để ngắt mạch khi phát hiện quá tải, bảo vệ thiết bị không bị quá nhiệt, cháy hỏng.

5.2. Sơ đồ đấu nối tủ điện 3 pha thực tế

Sơ đồ đấu nối hay sơ đồ lắp đặt minh hoạ chính xác vị trí của các thiết bị trên bản mặt tủ và cách đi dây thực tế:

Thiết bị trên cánh tủ: 3 đèn báo pha H1, H2, H3, 3 ampe kế, 1 vôn kế để theo dõi dòng điện và điện áp thực tế.
Thiết bị bên trong tủ:
- Hàng trên cùng: Aptomat tổng (MCCB), các biến dòng (CT) kẹo trên cáp nguồn
- Hàng giữa: Contactor (khởi động từ) kết hợp rơ le nhiệt, rơ le thời gian và rơ le trung gian.
- Hàng dưới cùng: Cầu đấu dây, Terminal Block để đấu nối cáp nguồn vào và cáp nguồn ra tải động cơ, máy móc một cách gọn gàng, an toàn

6. Hướng dẫn cách đấu tủ điện 3 pha từng bước

Quy trình lắp đặt và đấu nối tủ điện 3 pha nên được thực hiện tuần tự theo đúng tiêu chuẩn kỹ thuật điện để đảm bảo hệ thống vận hành an toàn, ổn định, hạn chế tối đa những sự cố và rủi ro.

6.1. Bước 1-Tính toán và chọn thiết bị

Trước khi đấu tủ điện, cần xác định rõ ràng công suất tải, điện áp sử dụng, dòng điện định mức và mục đích vận hành của hệ thống. Từ đó lựa chọn các thiết bị phù hợp như:

MCCB hoặc ACB tổng
MCB cho từng nhánh tải
Contactor, rơ le nhiệt
Biến áp điều khiển nếu cần
Rơ le trung gian, timer, PLC
Đồng hồ đo điện áp, dòng điện
Thanh cái đồng, dây dẫn đúng tiết diện

6.2. Bước 2- thiết kế sơ đồ bố trí

Sau khi xác định đầy đủ thiết bị, tiến hành thiết kế sơ đồ bố trí trong tủ điện. Các nguyên tắc cần lưu ý như:

Thiết bị đóng cắt chính đặt phía trên
Thiết bị điều khiển bố trí riêng từng khu vực
Thanh cái đồng được cần được bố trí, sắp xếp gọn gàng
Chừa khoảng cách hợp lý để tản nhiệt.
Đánh số dây và thiết bị để thuận tiện bảo trì.

6.3. Bước 3-Lắp ráp vỏ tủ và thiết bị

Tiến hành cố định các thiết bị lên tấm gá Back Plate theo đúng bản vẽ thiết kế. Chi tiết công việc gồm:

Lắp thanh DIN
Cố định MCCB, MCB, Contactor.
Lắp thanh cái đồng
gắn cầu đấu
Lắp máng đi dây
Siết chặt toàn bộ bu lông và ốc vít

6.4. Bước 4- Đấu dây mạch động lực

Đây là phần cấp nguồn chính cho tải, thường được sử dụng dây có tiết diện lớn. Thứ tự đấu dây chi tiết gồm:

Đấu nguồn điện 3 pha vào MCCB tổng.
Từ MCCB đấu sang thanh cái đồng.
Từ thanh cái đấu đến MCB nhánh.
Đấu sang contactor và rơ le nhiệt.
Đấu ra động cơ hoặc thiết bị tiêu thụ.

Khi đấu dây người thực hiện cần siết đúng lực mô men theo khuyến cáo của nhà sản xuất. Đảm bảo rằng điểm tiếp xúc điện tốt, không để dây bị xoắn hoặc gập quá mức và đánh dấu màu dây theo tiêu chuẩn.

6.5. Bước 5- Đấu dây điều khiển

Mạch điện điều khiển có nhiệm vụ điều khiển đóng cắt và bảo vệ hệ thống. Các thành phần được đấu gồm có:

Nút nhấn Start/Stop.
Đèn báo pha.
Đèn báo nguồn.
Rơ le trung gian.
Timer.
Công tắc chọn chế độ.
PLC hoặc biến tần (nếu có).

6.6. Bước 6-Kiểm tra và cấp nguồn

Trước khi thực hiện đóng điện, cần kiểm tra toàn bộ hệ thống nhằm đảm bảo an toàn. Cá bước kiểm tra chi tiết gồm có:

Kiểm tra đúng sơ đồ đấu nối.
Đo thông mạch bằng đồng hồ vạn năng.
Đo điện trở cách điện bằng Megger.
Kiểm tra lực siết các đầu cốt.
Kiểm tra tiếp địa của tủ điện.
Kiểm tra thứ tự pha nếu cấp nguồn cho động cơ.

Sau khi hoàn tất, tiến hành cấp nguồn thử không tải trước. Nếu hệ thống hoạt động ổn định, tiếp tục chạy thử có tải và theo dõi điện áp, dòng điện, nhiệt độ của các thiết bị để đảm bảo mọi thông số đều nằm trong giới hạn cho phép.

7. Cách đấu tủ điện máy bơm 3 pha chi tiết

tủ điện 3 pha theo sơ đồ tủ điều khiển — tủ điện điều khiển trung tâm mcc

Tủ điện máy bơm 3 pha được dùng để cấp nguồn, điều khiển và bảo vệ động cơ bơm khỏi các sự cố như quá tải, mất pha, ngắn mạch hoặc sụt áp. Dưới đây là quy trình đấu nối cơ bản:

Bước 1: Chuẩn bị thiết bị

Chuẩn bị đầy đủ các thiết bị cần thiết:

MCCB hoặc MCB tổng.
Contactor 3 pha.
Rơ le nhiệt (Overload Relay).
Rơ le bảo vệ mất pha/ngược pha (nếu có).
Nút nhấn Start/Stop.
Đèn báo nguồn, đèn báo hoạt động.
Dây điện đúng tiết diện, đầu cos và phụ kiện đấu nối.

Bước 2: Đấu nguồn vào tủ điện

Đấu ba dây pha L1, L2, L3 từ nguồn điện vào MCCB tổng. Sau đó, đấu từ đầu ra MCCB đến contactor hoặc rơ le bảo vệ pha theo đúng sơ đồ thiết kế.

Đồng thời đấu dây tiếp địa (PE) vào thanh tiếp địa của tủ để đảm bảo an toàn khi vận hành.

Bước 3: Đấu mạch động lực

Đấu nối theo thứ tự:

Nguồn 3 pha → MCCB → Contactor → Rơ le nhiệt → Động cơ máy bơm

Trong đó:

MCCB bảo vệ ngắn mạch và quá dòng.
Contactor thực hiện đóng/ngắt nguồn cho động cơ.
Rơ le nhiệt bảo vệ khi động cơ quá tải.
Đầu ra rơ le nhiệt được đấu trực tiếp đến ba cực của động cơ bơm.

Bước 4: Đấu mạch điều khiển

Mạch điều khiển thường gồm:

Nút nhấn Start (NO) để khởi động.
Nút nhấn Stop (NC) để dừng máy.
Tiếp điểm phụ của contactor để tạo mạch tự giữ.
Tiếp điểm thường đóng của rơ le nhiệt để ngắt mạch khi quá tải.
Đèn báo nguồn và đèn báo máy đang hoạt động.

Nếu sử dụng phao điện hoặc cảm biến mực nước, cần đấu chúng vào mạch điều khiển để máy bơm tự động bật/tắt theo mức nước.

Bước 5: Kiểm tra chiều quay của động cơ

Sau khi cấp nguồn, chạy thử máy bơm trong thời gian ngắn để kiểm tra chiều quay.

Nếu động cơ quay đúng chiều, tiếp tục vận hành.
Nếu quay ngược, chỉ cần đổi vị trí hai trong ba dây pha ở đầu ra contactor hoặc tại động cơ.

Bước 6: Kiểm tra và vận hành

Trước khi đưa vào sử dụng chính thức, cần kiểm tra:

Các đầu dây đã siết chặt.
Dây dẫn được đánh số rõ ràng.
Thiết bị hoạt động đúng chức năng.
Dòng điện của động cơ không vượt quá dòng định mức.
Rơ le nhiệt được cài đặt đúng theo dòng định mức của động cơ.
Hệ thống tiếp địa đạt yêu cầu an toàn.

Sau khi hoàn tất các bước trên, cho máy bơm chạy thử có tải và theo dõi điện áp, dòng điện, tiếng ồn cũng như nhiệt độ của động cơ để đảm bảo hệ thống hoạt động ổn định và an toàn trong thời gian dài.

8. Lưu ý an toàn khi dấu tủ điện 3 pha

tủ điện 3 pha theo sơ đồ tủ điều khiển

Để đảm bảo an toàn và hạn chế những sự cố không nên có khi đấu tủ điện 3 pha, khi thực hiện đấu nối cần lưu ý các điểm sau:

Ngắt hoàn toàn nguồn điện và kiểm tra bằng thiết bị đo chắc chắn không còn điện trước khi thi công.
Lựa chọn thiết bị theo đúng công suất, đúng điện áp và dòng điện của hệ thống đang cần đấu nối
Đấu dây theo đúng sơ đồ, tuyệt đối không được tự ý thay đổi kết cấu, vị trí các thiết bị điện bên trong tủ.
Siết chặt các đầu nối, bấm đầu cos đúng kỹ thuật để tránh phát nhiệt, gây cháy nổ.
Kiểm tra hệ thống tiếp địa để đảm bảo an toàn khi xảy ra rò điện.
Kiểm tra lại toàn bộ tủ điện trước khi cấp nguồn, kiểm tra kỹ càng đường dây dây, thiết bị điện và thứ tự các pha.
Sử dụng đầy đủ đồ bảo hộ và việc đấu nối phải được thực hiện bởi người có chuyên môn.

Việc hiểu và thực hiện đúng cách đấu tủ điện 3 pha không chỉ là yêu cầu kỹ thuật mà còn là yếu tố sống còn để đảm bảo sự an toàn, ổn định và hiệu quả cho toàn bộ hệ thống điện. Dù là đấu theo sơ đồ tổng hay tủ điều khiển công nghiệp, mỗi thao tác nhỏ đều có thể tạo nên sự khác biệt lớn – giữa một hệ thống vận hành trơn tru và một nguy cơ tiềm tàng khó lường.

Hy vọng qua bài viết này, bạn không chỉ nắm được các bước thực hiện cơ bản, các lỗi thường gặp, những lưu ý quan trọng mà còn hiểu được giá trị của sự chính xác và cẩn trọng trong từng chi tiết. Đừng bao giờ đánh đổi sự an toàn chỉ vì chủ quan hay tiết kiệm chi phí thuê thợ chuyên nghiệp. Hãy để mỗi tủ điện bạn lắp đặt là một bảo chứng cho sự an tâm và chất lượng bền lâu.
