1. Bảng tra tiết diện dây dẫn điện 3 pha chính xác 100%

Bảng tra tiết diện dây dẫn ddienjd 3 pha — Điện 3 pha thường được lắp đặt trong những công trình sử dụng điện công suất lớn

Bảng tra tiết diện dây dẫn điện 3 pha được sử dụng với mục đích nhằm để xác định diện tích tiết diện của dây cáp điện dựa trên dòng điện chạy qua và công suất trong hệ thống. Lựa chọn và lắp đặt đúng tiết diện dây dẫn giúp đảm bảo hiệu suất hoạt động cũng như sự an toàn cho con người và hệ thống điện.

2. Công thức tính tiết diện dây dẫn điện 3 pha theo công suất

Để xác định được tiết diện dây điện 3 pha phù hợp, thì việc nắm bắt công thức tính tiết diện của dây theo công suất là vô cùng quan trọng.

Tiết diện dây điện 3 pha được tính theo công thức: (S) = (I)/(J)

Trong đó:

(S): Tiết diện dây được tính bằng đơn vị mm2
(I): Cường độ dòng điện, đơn vị đo của nó là Ampe (A)
(J): Mật độ dòng điện cho phép, là giá trị tối đa của dòng điện chạy qua dây dẫn trong điều kiện an toàn. Đơn vị tính A/mm2

Tìm hiểu thêm thông tin về sản phẩm: Máng cáp điện sơn tĩnh điện

3. Bảng tra tiết diện dây dẫn điện 3 pha mới nhất chính xác 100%

Bảng tra tiết diện dây dẫn điện 3 pha giúp người dùng xác định chính xác diện tích của dây dẫn 3 pha dựa theo dòng điện và công suất điện trong hệ thống. Lựa chọn đúng tiết diện của dây dẫn là việc vô cùng quan trọng để đảm bảo hiệu suất và sự an toàn cho tính mạng con người cũng như hệ thống điện.

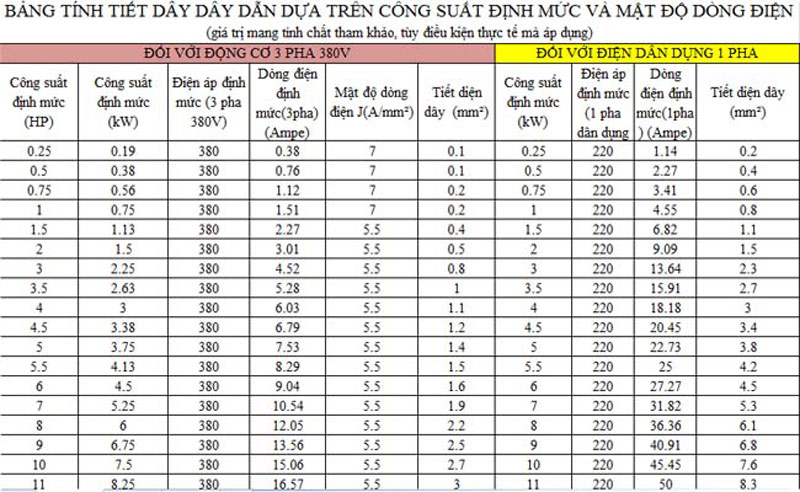

Bên dưới đây là bảng tra tiết diện dây dẫn điện 3 pha 4 pha mới nhất

Bảng tra tiết diện dây dẫn ddienjd 3 pha

4. Một số lưu ý khi đọc bảng bảng tra tiết diện dây dẫn điện 3 pha

Để sử dụng bảng tra tiết diện dây dẫn điện 3 pha một cách chính xác, hiệu quả, người đọc cần xác định dòng điện và diện tích dây dẫn cũng như biết cách xử lý trường hợp dòng điện vượt quá giới hạn. Dưới đây là một số lưu ý quan trọng.

4.1. Xác định dòng điện và diện tích dây dẫn

Nhằm áp dụng được bảng tra tiết diện dây dẫn điện 3 pha được tối ưu nhất, người đọc cần xác định dòng điện chạy qua trong hệ thống điện công trình của mình. Tiếp đó, đọc bảng tra và tìm ra giá trị tiết diện loại dây dẫn điện 3 pha phù hợp, lựa chọn loại dây có khả năng chịu được công suất dòng điện chạy qua và đảm bảo sẽ không xảy ra tình trạng quá tải.

Bảng tra trọng lượng dây cáp điện

4.2. Chú ý trường hợp dòng điện vượt quá giới hạn

Với những trường hợp dòng điện sử dụng vượt quá giới hạn tiết diện tối đa trong bảng, người đọc cần xem xét và thay đổi tiết diện loại dây đang sử dụng hoặc tăng cường việc bảo vệ cho hệ thống.

Để đảm bảo sự an toàn cũng như hiệu suất thì khi lắp đặt cần lưu ý không sử dụng loại dây dẫn có tiết diện nhỏ hơn giới hạn trong bảng tra tiết diện dây dẫn điện 3 pha chỉ định.

4.3. Các trường hợp dưới đây không lựa chọn tiết diện dây dẫn

Mặc dù việc lựa chọn tiết diện dây dẫn 3 pha là cần thiết để đảm bảo an toàn và hiệu suất hoạt động của hệ thống. Tuy nhiên, trong một số trường hợp thì việc tính toán chi tiết tiết diện dây dẫn là không cần thiết, bao gồm như:

Sử dụng theo tiêu chuẩn có sẵn: Khi hệ thống điện tuân theo tiêu chuẩn thiết kế đã được kiểm định (VD: TCVN, IEC), các thông số dây dẫn đã được quy định rõ ràng.
Thay thế dây dẫn cũ: Nếu dây dẫn mới có cùng thông số với dây cũ và hệ thống không thay đổi công suất tải.
Mạch điều khiển, tín hiệu: Các dây dẫn cấp nguồn cho thiết bị đo lường, điều khiển PLC thường có công suất rất nhỏ, không yêu cầu tính toán tiết diện phức tạp.
Tủ điện nội bộ: Dây đấu nối bên trong tủ điện thường có khoảng cách ngắn và dòng điện thấp, chỉ cần tuân thủ khuyến nghị của nhà sản xuất.
Hệ thống dự phòng tạm thời: Khi kéo dây điện phục vụ bảo trì hoặc cấp điện tạm thời, có thể sử dụng dây dẫn có sẵn nếu đảm bảo an toàn ngắn hạn.

5. Khi nào nên xem bảng tra tiết diện dây dẫn điện 3 pha

Bảng tra trọng lượng dây dẫn điện 3 pha

Bảng tra tiết diện dây dẫn điện 3 pha được sử dụng khi người dùng làm việc với nguồn điện 3 pha. Những trường hợp cần xem bảng tra gồm có:

Thiết kế hệ thống điện mới: Xác định tiết diện dây phù hợp với công suất tải, điện áp và điều kiện lắp đặt.
Lựa chọn dây dẫn cho động cơ, máy biến áp: Đảm bảo dòng khởi động, dòng định mức không gây quá tải hoặc sụt áp lớn.
Kiểm tra và thay thế dây cũ: Đảm bảo dây mới đáp ứng dòng điện yêu cầu mà không làm tăng tổn thất điện năng.
Tính toán tổn hao và sụt áp: Đặc biệt quan trọng với đường dây dài để tránh hao hụt công suất lớn.
Xác định khả năng chịu tải: Đối chiếu với dòng điện tối đa cho phép của cáp theo môi trường lắp đặt (chôn ngầm, trên máng cáp, đi trong ống).
Tuân thủ tiêu chuẩn kỹ thuật: Áp dụng các quy định như TCVN, IEC để đảm bảo an toàn và hiệu suất hệ thống.

Việc xem kỹ nội dung bảng tra tiết diện dây dẫn điện 3 pha sẽ giúp kỹ sư điện đưa ra lựa chọn chính xác, tránh các sự cố như chập cháy, quá tải hoặc tổn thất điện năng cao.

6. Tạm kết

ALEN đã cung cấp những thông tin quan trọng về bảng tra tiết diện dây dẫn điện 3 pha, giúp khách hàng dễ dàng lựa chọn tiết diện dây phù hợp với công suất và cường độ dòng điện. Nhờ đó, việc lắp đặt hệ thống điện không chỉ an toàn, tối ưu chi phí mà còn đảm bảo hiệu suất vận hành ổn định.

Bảng tra trọng lượng dây dẫn điện 3 pha

Chúng tôi tin rằng những kiến thức này sẽ mang lại giá trị thiết thực cho quý khách. Nếu cần tư vấn chuyên sâu, hãy liên hệ ngay với ALEN – đội ngũ chuyên gia giàu kinh nghiệm luôn sẵn sàng hỗ trợ miễn phí, nhanh chóng và chính xác
