Cách đọc bản vẽ điện công nghiệp chính xác chi tiết từ A đến Z

Hiểu và nắm rõ cách đọc bản vẽ điện công nghiệp là điều cơ bản mà một nhân viên kỹ thuật cần có khi thực hiện thiết kế hệ thống điện cho các công trình công nghiệp. Nội dung bài viết dưới đây của ALEN sẽ giải thích những ký hiệu điện cơ bản mà ai cũng có thể đọc hiểu để biết trên bản vẽ thể hiện những gì một cách chính xác nhất.

1. Tầm quan trọng của việc đọc bản vẽ điện công nghiệp

Đối với điện công nghiệp, bản vẽ là “ ngôn ngữ kỹ thuật” dùng để truyền đạt ý tưởng thiết kế, thi công và vận hành hệ thống điện an toàn, chính xác. Hiểu được cách đọc bản vẽ điện công nghiệp là kỹ năng cơ bản, và cũng là yếu tố then chốt quyết định đến chất lượng cũng như hiệu quả hoạt động của hệ thống điện cho toàn bộ công trình.

1 trong những sản phẩm máng cáp tốt nhất hiện nay của ALEN: máng cáp sơn tĩnh điện

2. Các loại bản vẽ điện công nghiệp phổ biến

Để hiểu được những ký hiệu được thể hiện trong bản vẽ kỹ thuật, trước hết cần nắm bắt được cách đọc bản vẽ điện công trình. Dưới đây là các loại bản vẽ điện công nghiệp phổ biến nhất.

2.1. Bản vẽ sơ đồ nguyên lý (Schematic Diagram)

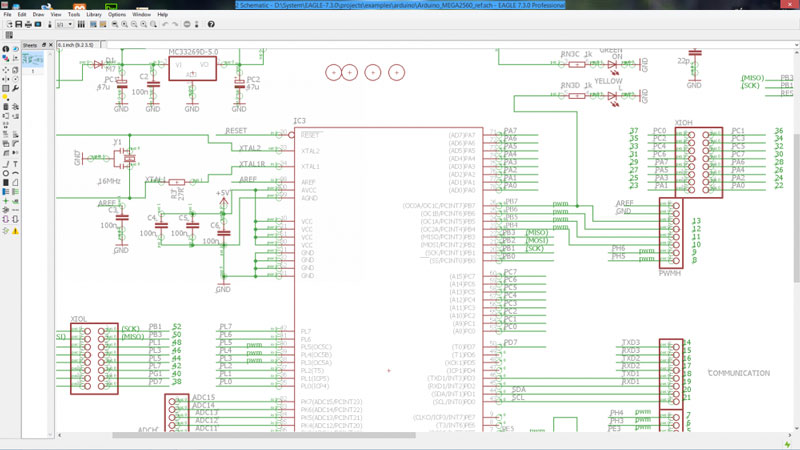

Đây là loại bản vẽ thể hiện nguyên lý hoạt động của hệ thống điện và các mối liên kết giữa các thiết bị điện trong mạch. Khác với sơ đồ lắp ráp, bản vẽ sơ đồ nguyên lý tập trung vào cách thức các thiết bị kết nối và phối hợp hoạt động chứ không thể hiện vị trí cụ thể của thiết bị.

Để đọc được bản vẽ sơ đồ nguyên lý người thực hiện cần thực hiện qua các bước sau:

• Xác định nguồn điện cấp: Tìm hiểu nguồn điện AC hoặc DC thường nằm ở đâu trên sơ đồ. Hiểu loại nguồn và điện áp sử dụng.
• nhận biết ký hiệu thiết bị: Nắm vững các ký hiệu điện chuẩn: CB (cầu dao), R (điện trở), K (rơle), M (động cơ), đèn báo, nút nhấn,… Mỗi thiết bị thường đi kèm mã hiệu và chú thích.
• Theo dõi mạch: Quan sát dây nối các thiết bị từ nguồn đến tải. Các loại mạch được vẽ riêng, cần theo dõi từng nhánh mạch để hiểu trình tự hoạt động.
• Phân tích chức năng: Từ mạch điều khiển, cần xác định điều kiện khởi động, dừng, bảo vệ, đảo chiều, … đây là phần thể hiện sự logic trong vận hành hệ thống điện.
• Đối chiếu với bảng chú thích: Dựa vào những ký hiệu và chú thích trên sơ đồ để hiểu các thiết bị, thông số và các đầu nối tương ứng.

2.2. Bản vẽ sơ đồ lắp đặt (Wiring Diagram / Layout Diagram)

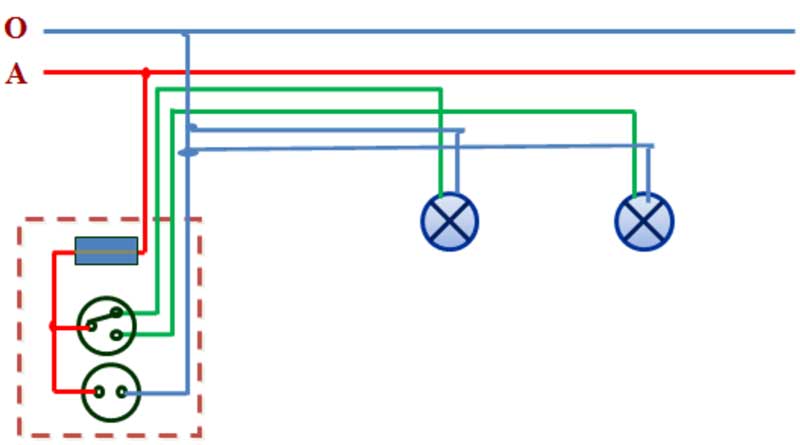

Bản vẽ này thể hiện cách bố trí và đấu nối thực tế của các thiết bị điện tại công trình, nó thể hiện cho người đọc thấy vị trí cụ thể, chiều đi dây, độ dài dây và cách kết nối giữa các thiết bị điện.

Đây cũng được coi là bản vẽ thực chiến hỗ trợ thi công đúng kỹ thuật, đúng vị trí và trình tự, đảm bảo an toàn và thẩm mỹ cũng như hiệu quả vận hành của hệ thống.

Cách đọc bản vẽ điện công nghiệp theo sơ đồ lắp đặt như sau:

• Xác định mặt bằng thi công: Bản vẽ thường được đặt trên nền mặt bằng công trình (sàn, trần, tường). Quan sát các khu vực lắp đặt thiết bị.
• Xác định vị trí thiết bị: Các thiết bị như tủ điện, công tắc, ổ cắm, đèn, cảm biến… được ký hiệu rõ ràng, kèm mã hiệu và độ cao lắp đặt.
• Theo dõi tuyến dây điện: Quan sát đường dây dẫn nối giữa các thiết bị, đi ngầm hay đi nổi, trong ống hay máng cáp. Đường dây thường có chú thích về loại dây và tiết diện.
• Đọc bảng thống kê vật tư: Cuối bản vẽ thường kèm bảng liệt kê thiết bị, vật tư và số lượng cần dùng, giúp lập kế hoạch thi công và kiểm soát vật tư hiệu quả.

2.3. Bản vẽ sơ đồ đơn tuyến (Single Line Diagram – SLD)

Bản vẽ sơ đồ nguyên lý thể hiện toàn bộ hệ thống điện bằng một đường dây duy nhất, nó đại diện cho các pha nhằm đơn giản hoá việc trình bày. Bản vẽ này cho thấy các thiết bị bị chính như máy biến áp, tủ điện, … được kết nối trong hệ thống điện cụ thể.

Đây là bản vẽ cốt lõi trong thiết kế, thi công và vận hành hệ thống điện trung thế, hạ thế, đặc biệt trong các nhà máy, tòa nhà và khu công nghiệp.

Cách đọc bản vẽ điện công trình sơ đồ tuyến:

• Bắt đầu từ nguồn cấp: Nhìn từ trái sang phải hoặc từ trên xuống, xác định nguồn điện (máy biến áp, máy phát…).
• Theo dõi tuyến chính: Một đường đơn thể hiện luồng điện chính. Các nhánh rẽ biểu thị các phụ tải hoặc khu vực cấp điện riêng biệt.
• Nhận biết ký hiệu thiết bị: Ký hiệu tiêu chuẩn được sử dụng cho CB, MCCB, ACB, busbar, tụ bù, biến dòng (CT), biến áp (PT), đồng hồ đo…
• Chú ý thông số kỹ thuật: Các thiết bị thường đi kèm thông số như dòng định mức, điện áp, công suất… giúp kỹ sư chọn thiết bị phù hợp.
• Đọc theo thứ tự phân phối điện: Theo dõi luồng điện từ nguồn → trung tâm phân phối → nhánh phụ tải → thiết bị đầu cuối.

3. Bản vẽ chi tiết tủ điện / bảng điện

Bản vẽ chi tiết tủ điện (hay bảng điện) là tài liệu kỹ thuật mô tả cấu tạo, bố trí và cách đấu nối các thiết bị bên trong tủ điện, bao gồm: ACB, MCCB, MCB, rơle, contactor, biến dòng (CT), thanh cái, đồng hồ, dây dẫn, v.v.

Bản vẽ này giúp kỹ sư, kỹ thuật viên hiểu rõ cách lắp đặt thiết bị, vị trí từng phần tử và đấu dây đúng kỹ thuật, từ đó đảm bảo an toàn, dễ kiểm tra, sửa chữa và thẩm mỹ cao.

Cách đọc bản vẽ chi tiết tủ điện

• Xác định loại tủ điện: Tủ tổng, tủ phân phối, tủ điều khiển, tủ bù… Mỗi loại có cách bố trí thiết bị khác nhau.
• Quan sát bố trí thiết bị: Các thiết bị được vẽ theo đúng vị trí thực tế (hình chiếu đứng hoặc hình chiếu bằng). Nhìn vào sơ đồ để biết vị trí lắp và hướng đi dây.
• Xem thứ tự và chức năng thiết bị: Đọc từ nguồn vào đến các tải ra, xác định rõ vai trò từng thiết bị trong chuỗi vận hành.
• Đọc thông tin kỹ thuật và mã hiệu: Mỗi thiết bị có ghi chú về dòng điện, điện áp, hãng sản xuất, loại thiết bị… giúp lựa chọn đúng và tránh nhầm lẫn.
• Theo dõi sơ đồ đấu dây: Có thể đi kèm sơ đồ 2D hoặc dạng sơ đồ nguyên lý bổ sung, cho biết dây nào nối với thiết bị nào, qua tiếp điểm gì.

3.1. Bản vẽ mặt bằng điện công nghiệp

Loại bản vẽ này được coi như là tài liệu thể hiện cách bố trí hệ thống điện trên mặt bằng công trình. Nó bao gồm vị trí thiết bị điện, đường đi dây, thang máng cáp, ổ điện, …. Đây là một loại bản vẽ quan trọng dùng để lập kế hoạch thi công, đảm bảo kỹ thuật, an toàn và tối ưu không gian sử dụng.

Cách đọc bản vẽ điện công nghiệp bao gồm:

• Xác định hướng bản vẽ và khu vực thi công: Bản vẽ thường được đặt trên mặt bằng tổng thể. Nắm rõ từng phân khu như sản xuất, văn phòng, kho…
• Nhận biết thiết bị và ký hiệu: Tủ điện, đèn, công tắc, ổ cắm, thiết bị sản xuất… đều được ký hiệu và chú thích cụ thể.
• Theo dõi tuyến dây và hệ thống máng cáp: Quan sát hướng đi của dây điện, máng cáp (trần, sàn hay âm tường), loại dây sử dụng, cao độ lắp đặt.
• Đọc bảng thống kê: Gồm số lượng, chủng loại thiết bị, vật tư đi kèm để phục vụ bóc tách khối lượng và chuẩn bị vật tư.

4. Các ký hiệu cơ bản trong bản vẽ điện công nghiệp

Trong bản vẽ điện công nghiệp, các ký hiệu điện đóng vai trò then chốt giúp kỹ sư, kỹ thuật viên và đội thi công hiểu nhanh – làm đúng – đảm bảo an toàn. Từ ký hiệu nguồn, thiết bị đóng cắt, bảo vệ, đo lường đến thiết bị điều khiển và đầu ra, tất cả đều được thể hiện dưới dạng tiêu chuẩn quốc tế (IEC hoặc JIS), giúp tránh nhầm lẫn và đảm bảo tính đồng bộ trong thiết kế.

Việc nắm vững các ký hiệu cơ bản sẽ giúp bạn đọc bản vẽ nhanh hơn, chính xác hơn và dễ dàng triển khai thi công thực tế, nhất là trong môi trường công nghiệp có hệ thống điện phức tạp.

>>> Xem bảng tổng hợp các ký hiệu trong bản vẽ điện công nghiệp tại đây

5. Hướng dẫn cách đọc bản vẽ điện công nghiệp chi tiết từ A đến Z

Để biết cách đọc bản vẽ điện công nghiệp chính xác và hiệu quả, bạn cần nắm vững các bước cơ bản. Dưới đây là các bước đơn giản và dễ hiểu giúp bạn đọc và hiểu rõ các loại bản vẽ điện công nghiệp, từ mặt bằng, sơ đồ nguyên lý đến sơ đồ đấu nối và tủ điện.

Hãy làm theo từng bước dưới đây để thực hiện đúng quy trình và đảm bảo hệ thống điện hoạt động an toàn.

Các bước đọc bản vẽ điện công nghiệp bao gồm:

• Hiểu loại bản vẽ: Trước tiên, xác định bản vẽ bạn đang xem là mặt bằng điện, sơ đồ nguyên lý, sơ đồ đấu nối hay tủ điện. Mỗi loại có mục đích và cách đọc khác nhau.
• Nắm vững ký hiệu: Các ký hiệu điện là “ngôn ngữ chung” trong bản vẽ. Hiểu rõ các ký hiệu thiết bị, dây điện, công tắc, ổ cắm và các thành phần khác là bước quan trọng đầu tiên.
• Đọc thông số kỹ thuật: Chú ý đến các thông số như điện áp, dòng điện, công suất để biết thiết bị có phù hợp với yêu cầu hệ thống hay không.
• Xác định mạch điện: Dựa vào sơ đồ đấu nối để hiểu cách kết nối các thiết bị, phân biệt mạch động lực và mạch điều khiển.
• Thực hiện kiểm tra và đối chiếu: Sau khi hiểu bản vẽ, hãy kiểm tra lại các vị trí và kết nối thực tế với bản vẽ để đảm bảo chính xác khi triển khai.

Với cách đọc bản vẽ điện công nghiệp theo các bước trên, không chỉ giúp bạn hiểu bản vẽ mà còn tự tin thực hiện công việc một cách an toàn, chuyên nghiệp và hiệu quả.

6. Video hướng dẫn cách đọc bản vẽ điện công nghiệp

Bạn muốn hiểu rõ cách đọc bản vẽ điện công nghiệp một cách nhanh chóng và chính xác? Video này sẽ giúp bạn nắm vững các ký hiệu, sơ đồ và mạch đấu nối, từ đó tự tin triển khai hệ thống điện công nghiệp một cách hiệu quả. Cùng xem ngay để trở thành chuyên gia trong việc đọc và áp dụng bản vẽ điện!

Tìm hiểu video hướng dẫn cách đọc  bản vẽ điện công nghiệp chi tiết tại đây:

Link 1: https://www.youtube.com/watch?v=Ckgj3L8TN3U (Nguồn: kênh youtube Fee channel)

Link 2: https://www.youtube.com/watch?v=kQLiX8367VU (Nguồn: kênh youtube ETE GUIDE)

7. Một số lưu ý khi đọc bản vẽ điện công nghiệp

Một số lưu ý nhỏ khi thực hiện đọc bản vẽ điện công nghiệp mà các kỹ sư cần biết như:

• Hiểu rõ loại bản vẽ: Xác định rõ bản vẽ mặt bằng, sơ đồ nguyên lý, sơ đồ đấu nối hay tủ điện để đọc chính xác.
• Chú ý đến ký hiệu: Nắm vững các ký hiệu tiêu chuẩn để nhận diện đúng các thiết bị và kết nối trong hệ thống điện.
• Kiểm tra thông số kỹ thuật: Đảm bảo các thông số như điện áp, dòng điện, công suất đúng với yêu cầu sử dụng.
• Xác định mạch điện: Phân biệt rõ mạch động lực và mạch điều khiển để hiểu được cách thức hoạt động của hệ thống.
• Chú ý đến vị trí và kích thước: Đọc kỹ các vị trí lắp đặt và kích thước của thiết bị để tránh sai sót trong quá trình thi công.
• Kiểm tra lại bảng chú thích: Sử dụng bảng chú thích để hiểu chi tiết hơn về các ký hiệu và thông số trong bản vẽ.

8. Tham khảo 1 số công cụ hỗ trợ đọc bản vẽ điện công nghiệp

Để việc đọc và hiểu bản vẽ điện công nghiệp trở nên dễ dàng và chính xác hơn, bạn có thể sử dụng một số công cụ hỗ trợ sau:

• AutoCAD Electrical: Phần mềm mạnh mẽ giúp tạo và chỉnh sửa bản vẽ điện công nghiệp, cung cấp các thư viện ký hiệu điện tiêu chuẩn và hỗ trợ tự động hóa thiết kế mạch điện.
• EPLAN Electric P8: Đây là công cụ chuyên dụng giúp thiết kế sơ đồ mạch điện, tự động hóa quy trình và tạo báo cáo chi tiết về các thiết bị và kết nối.
• SolidWorks Electrical: Công cụ này tích hợp với phần mềm SolidWorks để thiết kế và mô phỏng hệ thống điện, cho phép bạn dễ dàng tạo bản vẽ điện và kiểm tra tính khả thi.
• Visio: Mặc dù không chuyên về điện, nhưng Visio vẫn là công cụ hữu ích để vẽ sơ đồ mạch đơn giản, dễ sử dụng cho những người mới bắt đầu.
• Kiểm tra ký hiệu điện chuẩn quốc tế: Sử dụng các tài liệu tham khảo và bảng ký hiệu điện quốc tế (IEC, JIS) để đảm bảo bạn hiểu đúng và đủ các ký hiệu trong bản vẽ.

9. Kết luận

Cách đọc bản vẽ điện công nghiệp là một kỹ năng quan trọng giúp bạn hiểu và triển khai hệ thống điện chính xác, an toàn và hiệu quả. Bằng cách nắm vững các bước cơ bản và lưu ý khi đọc bản vẽ, bạn sẽ có khả năng làm việc với các bản vẽ kỹ thuật điện một cách tự tin và chuyên nghiệp.

ALEN tự hào là đối tác đáng tin cậy trong việc cung cấp các sản phẩm thiết bị điện công nghiệp chất lượng cao. Chúng tôi không chỉ cung cấp các sản phẩm điện công nghiệp đạt tiêu chuẩn mà còn sẵn sàng tư vấn kỹ thuật và hỗ trợ đọc bản vẽ điện công nghiệp để bạn có thể triển khai dự án một cách tối ưu và an toàn.

Hãy liên hệ với ALEN để nhận tư vấn chi tiết và giải pháp phù hợp cho mọi nhu cầu điện công nghiệp của bạn!
