Tiêu chuẩn đo điện trở cách điện dây dẫn và cách đo chính xác nhất

Tại sao cần nắm bắt tiêu chuẩn đo điện trở cách điện dây dẫn? cách đo chính xác nhất là gì? cùng tìm hiểu nội dung bài viết này với ALEN nhé!

1. Tổng quan về tiêu chuẩn đo điện trở cách điện dây dẫn

Tiêu chuẩn đo điện trở cách điện của các loại dây dẫn điện bị phụ thuộc vào nhiều yếu tố khác nhau, do đó mỗi loại dây dẫn sẽ có những tiêu chuẩn riêng.

Các loại dây dẫn có thông số từ 0.6 cho đến 1kV, điện áp được tính để thử trước sẽ là 1.5kVDC. Do đó, việc quan trọng cần làm trước khi lựa chọn điện áp là chọn loại thang điện áp phóng điện thích hợp.

Để đo điện trở cách điện của dây dẫn chính xác, cần sử dụng 2 cấp cao áp và hạ áp cơ bản. Cấp cao áp được tính bắt đầu từ 1000 – 5000V, cò ở cấp hạ áp là 500V cho các thiết bị sử dụng điện áp thấp.

Để xác định tiêu chuẩn đo điện trở dây dẫn người ta cũng có thể áp dụng quy định theo tiêu chuẩn quốc gia TCVN 5936:1995, TCVN 2013-1995, TCVN 6610-5 : 2007

2. Bảng tiêu chuẩn đo điện trở cách điện dây dẫn mới nhất

Dưới đây là bảng tiêu chuẩn đo điện trở cách điện của cáp dây dẫn được ALEN cập nhật mới nhất 2025.

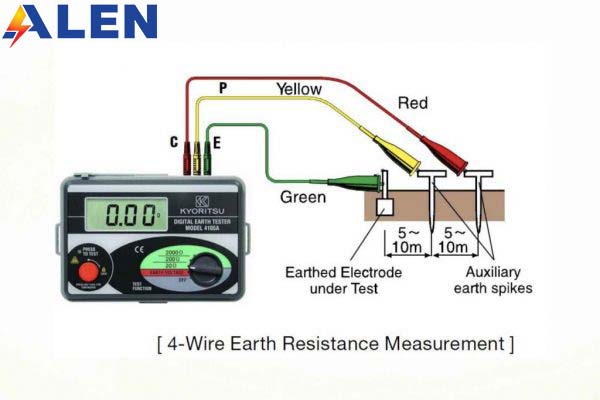

3. Hướng dẫn cách đo điện trở cách điện của dây dẫn đúng chuẩn

Khi đo điện trở dây dẫn, người thực hiện cần nắm bắt được công thức tính điện trở của dây dẫn và làm đúng theo quy trình để đảm bảo sự an toàn khi tiếp xúc với nguồn điện cũng như chắc chắn về độ chính xác của phép đo.

Hai cách đo điện trở của dây dẫn được áp dụng nhiều nhất hiện nay bao gồm cách đo trực tiếp và gián tiếp.

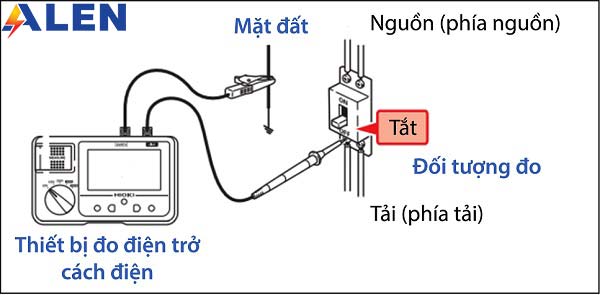

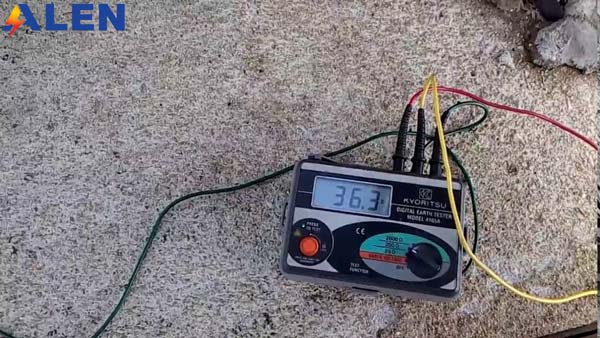

3.1. Cách đo điện trở cách điện của dây dẫn trực tiếp

Để đo điện trở dây dẫn, cần chuẩn bị đầy đủ thiết bị hỗ trợ, đặc biệt là đồng hồ đo điện trở cách điện. Thiết bị này giúp kiểm tra khả năng cách điện giữa vỏ máy và hai đầu dây, đảm bảo an toàn khi vận hành. Phương pháp đo này có thể áp dụng cho nhiều mức điện áp khác nhau, thường trong khoảng 500V – 5000V, giúp đánh giá chính xác chất lượng cách điện của dây dẫn.

Trình tự các bước thực hiện đo điện trở của dây dẫn sẽ gồm các bước chi tiết như dưới đây:

• Bước 1: Để đảm bảo độ an toàn khi đo, bạn cần ngắt toàn bộ nguồn điện kết nối và mang đầy đủ thiết bị, trang phục bảo hộ.
• Bước 2: Tiếp đến, cần kiểm tra toàn bộ các thiết bị cần đo để phát hiện sớm hư hỏng. Sau đó sẽ thực hiện kiểm tra các mức điện áp của thiết bị và lựa chọn mức điện áp phù hợp với nhu cầu sử dụng.
• Bước 3: Ở bước này người thực hiện cần xác định được vị trí kết nối giữa thiết bị cần đo và đồng hồ đo. Sau đó, tiến hành gắn một đầu của đồng hồ với vỏ của động có điện của dòng AC, đầu còn lại sẽ gắn trực tiếp với công tắc nguồn sau đó tiến hành đo điện trở của dây dẫn
• Bước 4: Ở bước cuối cùng này, người thực hiện sẽ tiến hành kiểm tra và ghi lại kết quả nhận được hiển thị ở đồng hồ, nhằm hỗ trợ cho công tác sửa chữa, bảo trì.

3.2. Cách đo điện trở cách điện của dây dẫn gián tiếp

Với cách đo điện trở dây dẫn gián tiếp, người thực hiện cần đến các dụng cụ hỗ trợ như: ampe kìm, đồng hồ vạn năng. Việc đầu tiên cần làm là tìm được mức điện bị rò rỉ tại những thang đo điện áp tiêu chuẩn như: 500V, 2500V, 5000V. Thang đo này sẽ tùy thuộc vào mức điện áp của dây dẫn. Sau đó sẽ tiến hành đo dòng bị rò rỉ.

Sau khi đọc được kết quả đo dòng rò, người thực hiện sẽ tính điện trở cách điện theo công thức tính điện trở của dây dẫn như sau:

Rcđ = U đ / I rò

Trong đó:

– Rcđ là điện trở cách (MΩ)

– U đ là điện áp một chiều được đặt vào cách điện (V)

– I rò: là dòng điện rò đo được (A).

Khi đã tính được điện trở cách điện của dây dẫn thì cần đối chiếu lại với tiêu chuẩn TCVN về điện trở cách điện để xác minh đúng với loại dây dẫn đang dùng. Qua đó đảm bảo tối đa sự an toàn khi sử dụng điện.

4. Lưu ý quan trọng khi đo điện trở dây cách điện dây dẫn

Trong quá trình thực hiện phép đo điện trở cách điện cho dây dẫn, có những lưu ý quan trọng mà người dùng cần nhớ như:

• Luôn đề cao sự an toàn, trước khi đo cần cắt hoàn toàn nguồn điện cấp cho thiết bị.
• Cần vệ sinh làm sạch bề mặt của thiết bị cần đo và kiểm tra các nguồn, đầu nối vào dây đo của đồng hồ Megomet nhằm giảm thiểu được sai số, đồng thời đảm bảo kết quả đo được chính xác.

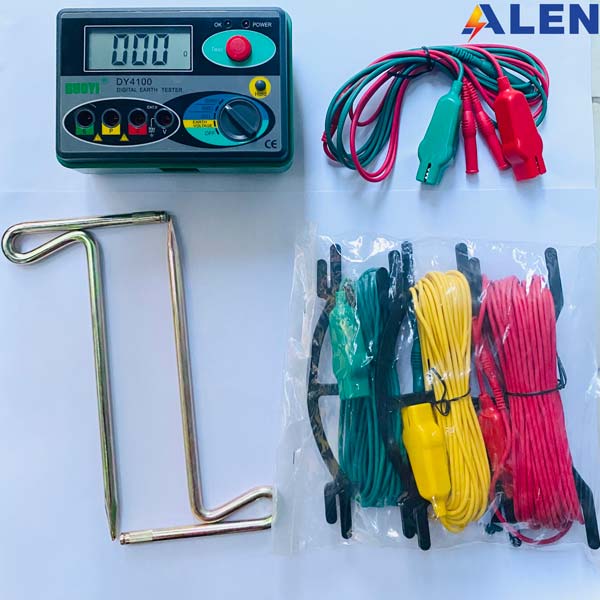

5. Giới thiệu các đồng hồ đo điện trở cách điện dây dẫn tốt nhất hiện nay

Đồng hồ đo điện trở đóng vai trò quan trọng trong việc kiểm tra và đánh giá chính xác độ an toàn, đồng thời xác định hiệu quả của hệ thống điện. Dưới đây là top 5 thương hiệu đồng hồ đo điện trở cách điện dây dẫn được tin dùng nhất hiện nay.

5.1. Đồng hồ đo điện trở cách điện Hioki IR4057-2

Đây là loại đồng hồ có thể đo dòng điện trong phạm vi 100 MΩ – 4000 MΩ, đem lại độ chính xác cao, và có thể sử dụng liên tục trong 20 giờ, với trọng lượng nhẹ, và kích thước nhỏ gọn, dễ dàng mang theo bên người.

5.2. Thiết bị đo điện trở cách điện PV HIOKI IR4053-10

Loại thiết bị đo nhỏ gọn, cho phép đo điện trở trong phạm vi lớn từ 0,200 MΩ – 1000 MΩ, thời gian dùng liên tục kéo dài 20 giờ đồng hồ. Nhỏ gọn và thuận tiện khi mang theo.

5.3. Đồng hồ đo điện trở cách điện Hioki IR4056-21

Đây là thiết bị chuyên dụng với phạm vi đo từ 100 MΩ đến 4000 MΩ, đảm bảo độ chính xác lên đến ±2%. Thiết bị có thể hoạt động liên tục trong 20 giờ, phù hợp cho các công việc đo lường chuyên sâu. Với kích thước 159 mm × 177 mm × 53 mm và khối lượng chỉ 600 g, Hioki IR4056-21 mang đến sự tiện lợi và linh hoạt khi sử dụng.

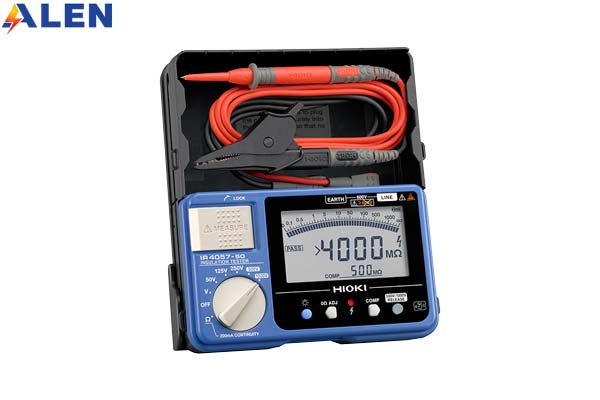

5.4. Đồng hồ kiểm tra cách điện HIOKI IR4057-50

Loại đồng hồ đo điện trở cách điện này cho kết quả chính xác ±2%, đảm bảo tối đa sự an toàn điện năng. Thiết bị phù hợp cho quá trình kiểm tra trong thời gian dài, nhỏ gọn mang lại sự linh hoạt khi di chuyển.

5.5. Đồng hồ kiểm tra cách điện IR 4058

Thiết bị có thể hoạt động liên tục lên đến 20 giờ, phù hợp cho các công việc kiểm tra dài hạn. Với thiết kế nhỏ gọn (159 mm × 177 mm × 53mm) và trọng lượng 640g, IR 4058 mang đến sự linh hoạt, dễ dàng di chuyển và thao tác trong mọi môi trường làm việc.

6. Lời kết

Với nội dung bài viết trên, ALEN đã giới thiệu đến bạn những thông tin chi tiết nhất về tiêu chuẩn đo điện trở cách điện dây dẫn, và những loại đồng hồ đo điện trở tốt nhất hiện nay. Nếu có bất kỳ thắc mắc nào cần hỗ trợ tư vấn, hãy liên hệ ngay với chúng tôi qua hotline 0948.848.788 để trò chuyện cùng chuyên gia của chúng tôi ngay hôm nay.
