6 Bản vẽ điện công nghiệp cho nhà xưởng, công trình chi tiết

Bản vẽ điện công nghiệp là bản vẽ CAD quan trọng mà mọi kỹ sư cần nắm vững. Với mỗi loại bản vẽ – từ sơ đồ nguyên lý, bố trí mặt bằng đến chi tiết lắp đặt – đều đòi hỏi sự chính xác, tư duy hệ thống và khả năng đọc hiểu sâu sắc. Đây không chỉ là bản vẽ kỹ thuật, mà là “ngôn ngữ” thể hiện tư duy và trách nhiệm của người kỹ sư trong từng công trình.

1. Bản vẽ điện công nghiệp là gì?

Bản vẽ điện công nghiệp nhà xưởng là bản vẽ thể hiện chi tiết hệ thống điện bằng các hình vẽ và các ký hiệu theo quy tắc và tỷ lệ tiêu chuẩn. Bản vẽ gồm có kết cấu, số lượng và vị trí lắp đặt các thiết bị điện công nghiệp.

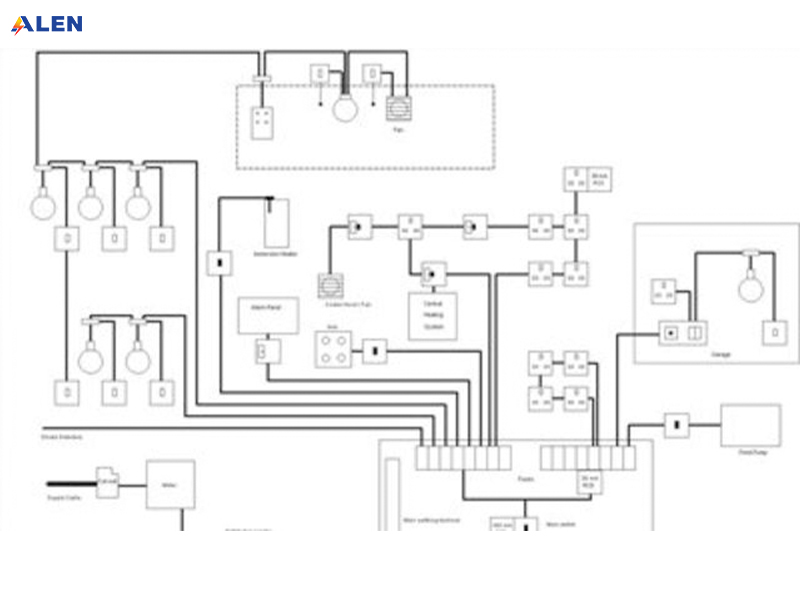

a diagram of a machine

Bản vẽ kỹ thuật là phương tiện giao tiếp quan trọng trong quá trình thiết kế và thi công. Kỹ sư dựa vào bản vẽ để thi công chính xác, kiểm tra và đánh giá toàn bộ công trình. Qua đó, họ có thể nắm bắt tổng thể hệ thống, tạo cơ sở trao đổi hiệu quả và góp phần hoàn thiện công trình một cách tối ưu.

2. Tầm quan trọng của bản vẽ điện công nghiệp

Bản vẽ điện công nghiệp chính là “kim chỉ nam” trong toàn bộ quá trình thiết kế và thi công hệ thống điện. Nhờ bản vẽ, kỹ sư và thợ thi công biết chính xác phải làm gì, lắp đặt ở đâu, đi dây thế nào cho hợp lý và an toàn. Không có bản vẽ, công trình dễ rối như tơ vò, tốn thời gian, chi phí và có thể dẫn đến sai sót nghiêm trọng.

Bản vẽ sơ đồ điện công nghiệp — bản vẽ co lơi máng cáp điện ALEN

Ngoài ra, bản vẽ còn giúp đội ngũ phối hợp hiệu quả, kiểm tra dễ dàng và đảm bảo hệ thống hoạt động ổn định sau khi hoàn thành. Nói vui một chút, bản vẽ điện giống như “bản đồ kho báu” – ai nắm vững, người đó sẽ thi công suôn sẻ và chuyên nghiệp hơn rất nhiều!

3. 6 loại bản vẽ điện công nghiệp cho nhà xưởng, công trình cơ bản

Khi thiết kế và thi công hệ thống điện cho nhà xưởng hay công trình, việc hiểu rõ từng loại bản vẽ điện là điều không thể thiếu. Mỗi bản vẽ đều đóng vai trò riêng, giúp quá trình thi công diễn ra thuận lợi, chính xác và an toàn hơn. Dưới đây là 6 loại bản vẽ điện công nghiệp cơ bản mà bạn cần biết!

3.1. Bản vẽ kỹ thuật hệ thống điện nhà xưởng

Bản vẽ kỹ thuật điện nhà xưởng là loại bản vẽ mà trong đó các ký hiệu được thể hiện bằng hình vẽ và ký hiệu theo quy tắc và tỷ lệ nhất định. Trên bản vẽ, các ký hiệu thể hiện hình dạng, kết cấu và số lượng cũng như vị trí lắp đặt của các thiết bị điện.

Bản vẽ sơ đồ điện công nghiệp

Trong thi công và lắp đặt hệ thống điện, thì bản vẽ chính là phương thức giao tiếp chính, các kỹ sư có thể dựa vào nó để lắp đặt, hạn chế tối đa tình trạng sai sót, cũng như dễ dàng hơn khi kiểm tra.

Khi thiết kế bản vẽ điện nhà xưởng có một số lưu ý để đảm bảo chất lượng công trình như:

Bản vẽ điện công nghiệp cần tuân thủ các tiêu chuẩn kỹ thuật cơ bản như: khổ giấy, tỷ lệ, nét vẽ, chữ viết và cách ghi kích thước.
Nội dung bản vẽ phải thể hiện rõ bố trí điện từng khu vực, hướng đi dây, sơ đồ đấu nối và tổng thể toàn hệ thống điện.
Bản vẽ cũng cần đáp ứng các tiêu chuẩn thiết kế quan trọng như:
- TCVN 8241-4-2:2009 (Tương thích điện từ EMC)
- TCVN 5699-1:2010 (Thiết bị điện gia dụng)
- TCVN 7922:2008 (Ký hiệu điện trong bản vẽ)
- TCXDVN 319:2004 (Nối đất thiết bị)
- 11 TCN 18:2006 (Trang bị điện)
- TCVN 3715:82 (Trạm biến áp)
Bên cạnh đó, bản vẽ cần đảm bảo hệ thống điện vận hành hiệu quả, cung cấp đúng công suất cho toàn nhà máy, thể hiện rõ nhu cầu điện từng khu vực để chọn thiết bị phù hợp.
Cuối cùng, yếu tố an toàn phải được đặt lên hàng đầu – từ vị trí tủ điện, đường dây đến khu vực làm việc của công nhân đều phải rõ ràng, hợp lý, nhằm hạn chế rủi ro và bảo vệ người lao động.

3.2. Bản vẽ chi tiết hệ thống điện nhà xưởng

Bản vẽ chi tiết điện nhà xưởng thể hiện rõ từng đường dây, mạch điện trong hệ thống và thường được tách riêng. Bản vẽ này kết hợp với bản vẽ tổng thể giúp người đọc hình dung rõ từ tổng quan đến chi tiết, hỗ trợ thi công và sửa chữa chính xác, hiệu quả.

Bản vẽ sơ đồ điện công nghiệp

Để có bản vẽ hệ thống điện nhà xưởng chuẩn, dễ hiểu và thi công hiệu quả, cần lưu ý:

Đầy đủ 4 yếu tố cơ bản: hình biểu diễn (hình cắt, chiếu, quy ước…), kích thước, yêu cầu kỹ thuật (độ nhẵn, dung sai…), và khung tên (tên chi tiết, vật liệu, tỷ lệ…).
Thể hiện rõ vị trí lắp đặt, công suất từng khu vực để chọn thiết bị phù hợp và dễ hình dung hệ thống tổng thể.
Hiển thị chi tiết các phần lắp ghép bị khuất mà bản vẽ tổng thể không thể hiện được.
Đảm bảo khả năng vận hành ổn định, đúng với dự toán công suất, tránh quá tải.
Tuân thủ đúng các tiêu chuẩn thiết kế điện công nghiệp, như:
- TCVN 7922:2008 (ký hiệu sơ đồ)
- TCXDVN 319:2004 (nối đất thiết bị)
- 11 TCN 18–21:2006 (quy phạm thiết bị điện)
- TCVN 3715:82 (trạm biến áp đến 1000KVA).

3.3. Bản vẽ CAD hệ thống điện nhà xưởng

Bản vẽ CAD nhà xưởng trong tiếng Anh được viết là Computer Aided Design, nhiệm vụ của nó là thực hiện các quy trình thiết kế như phác thảo, dựng mô hình, lắp ráp và xuất file cứng bằng bản in ra giấy. Bản vẽ CAD thiện hiện được cả bản vẽ 2D và mô hình 3D. Các module thiết kế gồm có:

Modeling: Dùng để vẽ phác thảo dựng mô hình 3D
Assembly: Loại module này được dùng để lắp ráp các chi tiết đơn lẻ thành cụm chi tiết tổng thể lớn hơn
Drafting: Module xuất bản vẽ và những thông tin về mặt cắt, mặt phẳng, kích thước, độ cứng và độ nhám bề mặt, …

Ứng dụng CAD trong thiết kế điện nhà xưởng mang lại nhiều lợi ích như: dễ tạo và chỉnh sửa bản vẽ, quan sát trực quan nhờ mô hình 3D, độ chính xác cao, dễ lưu trữ và tái sử dụng, đồng thời thuận tiện cho việc mô phỏng, kiểm tra.

Bản vẽ sơ đồ điện công nghiệp

Một bản vẽ CAD đạt chuẩn cần thể hiện rõ mặt bằng, mặt cắt hệ thống điện và thiết bị, đảm bảo phù hợp với mặt bằng tổng thể. Bản vẽ phải dễ đọc, rõ ràng, tuân thủ ký hiệu, tỷ lệ, chú thích và thể hiện rõ nhu cầu điện từng khu vực để chọn thiết bị phù hợp.

Bản vẽ CAD điện nhà xưởng dễ truy cập, chỉnh sửa và chia sẻ giữa các bên liên quan. Việc lưu trữ trên hệ thống giúp quản lý hiệu quả.

Bản vẽ cũng hỗ trợ kiểm soát vận hành, tránh quá tải bằng cách đối chiếu với dự toán công suất. Đồng thời, cần tuân thủ các tiêu chuẩn như:

TCVN 7922:2008 (ký hiệu sơ đồ)
TCXDVN 319:2004 (nối đất)
11 TCN 18–21:2006 (quy phạm thiết bị điện)
TCVN 3715:82 (trạm biến áp ≤ 1000KVA).

3.4. Bản vẽ 3D hệ thống điện nhà xưởng

Bản vẽ sơ đồ điện công nghiệp

Ứng dụng công nghệ máy tính giúp tạo bản vẽ 3D hệ thống điện nhà xưởng với nhiều ưu điểm:

Thể hiện chi tiết và chú thích rõ ràng hơn 2D
Góc nhìn trực quan, linh hoạt
Độ chính xác cao
Dễ dàng chỉnh sửa so với bản vẽ giấy.

Để bản vẽ 3D điện nhà xưởng đạt chất lượng và dễ thi công, cần đảm bảo:

Đúng tỷ lệ so với bản 2D ban đầu
Thể hiện rõ ràng bố trí điện, ký hiệu, chú thích và nhu cầu điện từng khu vực
Dễ đọc, dễ hiểu, giúp chọn đúng thiết bị
Đảm bảo vận hành ổn định, tránh quá tải
Tuân thủ các tiêu chuẩn kỹ thuật như:
- Ký hiệu điện (TCVN 7922:2008)
- Nối đất (TCXDVN 319:2004)
- Quy phạm điện (11TCN – 18/19/20/21-2006)
- Trạm biến áp (TCVN 3715:82)

Bản vẽ tốt là nền tảng cho hệ thống điện vận hành an toàn và hiệu quả.

3.5. Bản vẽ thiết kế tủ điện nhà xưởng

Tủ điện nhà xưởng là trung tâm chứa và bảo vệ các thiết bị điều khiển điện như mạch điều khiển, cầu dao, biến áp… Tùy vị trí và mục đích mà tủ có dạng vuông hoặc chữ nhật. Tủ điện đóng vai trò:

Điều khiển toàn bộ hệ thống điện nhà xưởng
Đảm bảo nguồn điện liên tục và an toàn
Giảm rủi ro sự cố và bảo vệ thiết bị điện
Bản vẽ thiết kế tủ điện giúp thi công chính xác, giảm nhiễu, tăng thẩm mỹ và đảm bảo hệ thống vận hành ổn định.

Có một số lưu ý mà người thực hiện bản vẽ thiết kế tủ điện nhà xưởng cần lưu ý để nhằm đảm bảo chất lượng, và sự ổn định khi hoạt động như:

Ghi rõ vật liệu, lớp sơn và phương pháp bảo vệ vỏ tủ
Xác định vị trí tủ trong sơ đồ và cách bố trí thiết bị liên quan
Thể hiện tuyến dây nguồn chính, loại tải và nguồn đặc biệt
Đầy đủ ký hiệu, chú thích thiết bị điện
Rõ ràng thông số các thiết bị đóng cắt, dây dẫn và nguyên lý hoạt động theo từng loại tải.

3.6. Bản vẽ hệ thống thang máng cáp nhà xưởng

Bản vẽ hệ thống thang máng cáp thể hiện chi tiết cách lắp đặt, phân phối và quản lý dây cáp điện trong nhà xưởng. Đây là phần quan trọng trong hệ thống điện công nghiệp, giúp tổ chức đường dây gọn gàng, an toàn và dễ bảo trì. Bản vẽ thường bao gồm: sơ đồ bố trí, mặt bằng lắp đặt, kích thước thang máng, hướng đi dây và vị trí treo/đỡ.

Lưu ý quan trọng khi thiết kế bản vẽ

Thể hiện rõ tuyến đi thang máng cáp phù hợp với mặt bằng thực tế.
Chọn kích thước thang máng phù hợp với số lượng và loại cáp.
Ghi chú đầy đủ vị trí treo, độ cao lắp đặt và phụ kiện đi kèm.
Đảm bảo không gian kỹ thuật để dễ bảo trì, sửa chữa.
Tuân thủ các tiêu chuẩn về khoảng cách an toàn, chống cháy và chống nhiễu.

Bản vẽ cần rõ ràng, chính xác để đảm bảo thi công thuận lợi và hệ thống vận hành ổn định, an toàn.

4. Tạm kết

Từ những phân tích trên, có thể thấy bản vẽ điện công nghiệp không chỉ là nền tảng cho quá trình thi công hệ thống điện mà còn là yếu tố quyết định đến hiệu quả vận hành, an toàn và độ bền của toàn bộ công trình.

Việc đầu tư đúng đắn cho khâu thiết kế bản vẽ sẽ giúp doanh nghiệp tiết kiệm chi phí bảo trì, hạn chế sự cố kỹ thuật và tối ưu hóa hiệu suất sử dụng năng lượng. Vì vậy, khi triển khai bất kỳ dự án nhà xưởng nào, đừng xem nhẹ vai trò của bản vẽ điện công nghiệp – công cụ then chốt để biến mọi ý tưởng kỹ thuật thành hiện thực một cách chuyên nghiệp và bền vững.
