1. Bản vẽ vỏ tủ điện là gì?

Bản vẽ vỏ tủ điện là hình vẽ được phác họa trên giấy hoặc bằng các phần mềm thiết kế chuyên dụng như autocad, … nhằm thể hiện các thông tin liên quan đến vỏ tủ điện bao gồm:

• Kích thước vỏ tủ điện
• Vật liệu sản xuất vỏ tủ điện
• Vị trí bắt vít
• Vị trí lắp đặt các thiết bị điện bên trong tủ
• …..

Nhờ có bản vẽ vỏ tủ điện mà chúng ta có thể dễ dàng hình dung, cũng như thi công lắp đặt vỏ tủ điện, và tạo điều kiện thuận lợi để sửa chữa, bảo dưỡng tủ điện trong quá trình sử dụng.

có thể bạn quan tâm: Bản vẽ máng cáp

2. Tham khảo ngay 10+ bản vẽ vỏ tủ điện mới nhất hiện nay

Hiện nay có nhiều bản vẽ vỏ tủ điện được thiết kế bằng những phần mềm chuyên dụng, thể hiện các thông số liên quan đến các loại vỏ tủ điện. bạn có thể tìm thấy các bản vẽ này trên nhiều trang web của những đơn vị sản xuất, cung cấp vỏ tủ điện, hoặc qua các bản vẽ shop drawing.

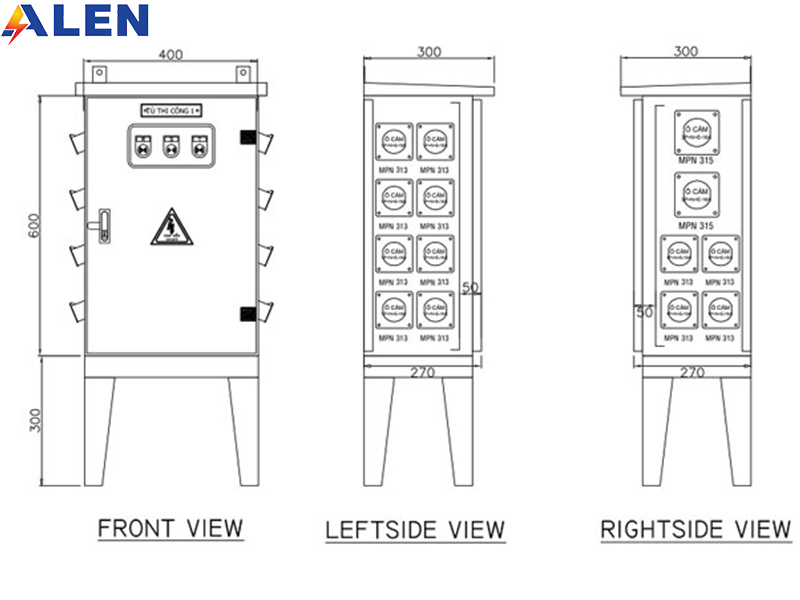

Dưới đây là 10+ bản vẽ vỏ tủ điện mới nhất hiện nay.

3. Yêu cầu cơ bản của bản vẽ vỏ tủ điện

Khi thiết kế bản vẽ vỏ tủ điện trong nhà, hay bản vẽ vỏ tủ điện ngoài trời thì các kỹ sư cũng đều cần lưu  ý một số yêu cầu cơ bản để đảm bảo tính an toàn, hiệu quả hoạt động và tính thẩm mỹ. Dưới đây là một vài yêu cầu cơ bản khi thiết kế bản vẽ vỏ tủ điện:

• Thể hiện vị trí lắp đặt tủ điện trong tổng thể sơ đồ dự án.
• Cung cấp sơ đồ bố trí các thiết bị điện liên quan.
• Thống nhất sử dụng một hệ đơn vị đo lường để tránh nhầm lẫn khi lắp đặt và sản xuất.
• Ghi rõ vật liệu làm tủ.
• Mô tả phương pháp xử lý bề mặt và các biện pháp bảo vệ tủ điện.
• Tối ưu hóa không gian bên trong tủ để đảm bảo hoạt động ổn định, hiệu quả.
• Đảm bảo bố trí thiết bị bên trong dễ dàng bảo trì.
• Mô tả chi tiết cách đi dây nguồn chính.
• Hướng dẫn đi dây cho các loại tải khác nhau.
• Liệt kê rõ ràng thông số kỹ thuật của từng thiết bị điện trong tủ.
• Ghi chú và ký hiệu cụ thể cho từng thiết bị.

Ngoài những yêu cầu cơ bản dành cho bản vẽ tủ điện, thì người lên bản vẽ vỏ tủ điện cũng cần lưu ý một số yêu cầu cơ bản như:

• Người thiết kế phải có kiến thức vững chắc, và phải được đào tạo bài bản về thiết kế bản vẽ vỏ tủ điện.
• Hơn nữa, kỹ sư thiết kế cần tỉ mỉ, cẩn thận. Trước khi hoàn thiện bản vẽ cần kiểm tra, rà soát để kiểm tra lỗi để sửa chữa trước khi đưa vào sản xuất
• Sử dụng thành thạo các phần mềm thiết kế chuyên dụng như autocad electrical. Hỗ trợ thiết kế đạt hiệu suất và độ chính xác cao hơn.

Khi tuân thủ những yêu cầu cơ bản khi thiết kế bản vẽ vỏ tủ điện thì sản phẩm được hình thành sẽ có chất lượng cao hơn. Tối ưu chi phí sản xuất, cũng như giảm thiểu rủi ro và đảm bảo được an toàn cho người dùng trong quá trình sử dụng điện.

4. Vai trò của bản vẽ vỏ tủ điện

Bản vẽ vỏ tủ điện đóng vai trò quan trọng trong ngành công nghiệp điện, và được ứng dụng rộng rãi trong cuộc sống hàng ngày. Những vai trò quan trọng của bản vẽ vỏ tủ điện bao gồm:

• Giải thích nguyên lý hoạt động:  Bản vẽ vỏ tủ điện giúp người dùng hiểu rõ hơn về cách thức hoạt động của hệ thống điện, hỗ trợ vận hành các thiết bị điện đơn giản hơn. Điều này góp phần cho bản thiết kế sinh động và áp dụng được vào thực tiễn tốt hơn.

• Tiết kiệm thời gian thi công, lắp đặt: Bản vẽ vỏ tủ điện có kèm hướng dẫn lắp đặt chi tiết, bản vẽ CAD sẽ giúp người lắp đặt xác định được trình tự của nó, từ đó tối ưu thời gian thi công, lắp đặt vỏ tủ điện.

• Dễ dàng kiểm tra và bảo dưỡng: Khi có bản vẽ vỏ tủ điện, quá trình sử dụng và kiểm tra, bảo dưỡng khi xảy ra hỏng hóc cũng đơn giản hơn.

Bản vẽ vỏ tủ điện không chỉ giúp giám sát, phát hiện sự cố và tách lớp vật liệu, mà còn đảm bảo chất lượng công trình nhờ thiết kế nhanh chóng, chính xác. Đây là công cụ mô tả kỹ thuật và nguồn thông tin quan trọng cho quản lý, thực hiện dự án điện.

5. Hướng dẫn đọc bản vẽ vỏ tủ điện chính xác

Để có thể đọc được bản vẽ vỏ tủ điện một cách chính xác, người dùng cần hiểu được những ký hiệu bản vẽ vỏ tủ điện. Những bước quan trọng để đọc hiểu bản vẽ bao gồm:

Bước 1: Bản vẽ cần thể hiện được cụ thể các chi tiết trong bản vẽ

• Dù là bản vẽ vỏ tủ điện trong nhà hay bản vẽ vỏ tủ điện ngoài trời thì đều cần phải được thực hiện, bố trí sao cho hợp lý và dễ hiểu nhất.
• Trên bản vẽ vỏ tủ điện phải thể hiện được các vị trí bố trí thiết bị một cách rõ ràng, chính xác.
• Ngoài ra, trên bản vẽ cũng cần thể hiện được vị trí các nguồn điện, dây dẫn chính, và dây dẫn phụ.
• Bản vẽ vỏ tủ điện cũng cần thể hiện được sơ đồ khối, sơ đồ nguyên lý của tủ điện.

•

Bước 2: Nhận biết những ký hiệu bản vẽ vỏ tủ điện

• Trong  bản vẽ vỏ tủ điện có quy định riêng về những thiết bị như đồng hồ điện, đèn báo, ổ cắm, dây dẫn,…. và sẽ có bảng ghi chú bên cạnh cho người dùng đọc hiểu.

Bước 3: Hiểu rõ các vị trí lắp đặt được thể hiện trên bản vẽ vỏ tủ điện

• Người lắp đặt cần hiểu rõ được cách bố trí các thiết bị điện, cũng như cần xác định được vị trí lắp đặt, cách thức lắp đặt, thông số thực tế của các thiết bị điện, để lắp đặt chính xác nhất.

•

Bước 4: Có chuyên môn, kiến thức trong đấu nối, đi đường dây điện

• Thiết bị chiếu sáng: Nắm rõ vị trí và ký hiệu cụm công tắc, công tắc điều khiển thiết bị nào và nguồn cung cấp.
• Phần ổ cắm: Xác định nguồn cấp, vị trí lắp đặt và ký hiệu nguồn cấp cho từng ổ cắm.
• Điều hòa làm mát: Lưu ý vị trí lắp đặt quạt hút, máy lạnh, và cách đọc bản vẽ với thông tin chính xác.

Bước 5: Đọc hiểu chính xác nguyên lý và cấu tạo hoạt động

• Người dùng cần chú ý nắm bắt được các thông số của các thiết bị được thể hiện trên bản vẽ là thiết bị điều khiển hay thiết bị đóng cắt
• Chú ý phân biệt phần dây tải điện hay thông số của cáp nguồn
• Các thiết bị đóng cắt sẽ được lắp đặt riêng cho từng thiết bị. Cần chú ý độ chính xác để đảm bảo an toàn
• Nguyên lý hoạt động của tủ và cách đấu nối của từng thiết bị như ổ cắm, điều hòa làm mát, đèn chiếu sáng, …. những thiết bị này sẽ có cách đấu nối, đi đường dây riêng cho từng loại thiết bị đến tủ.

•

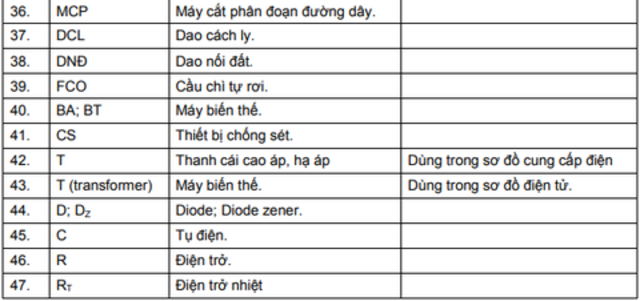

Các ký hiệu được thể hiện trong bản vẽ vỏ tủ điện bao gồm:

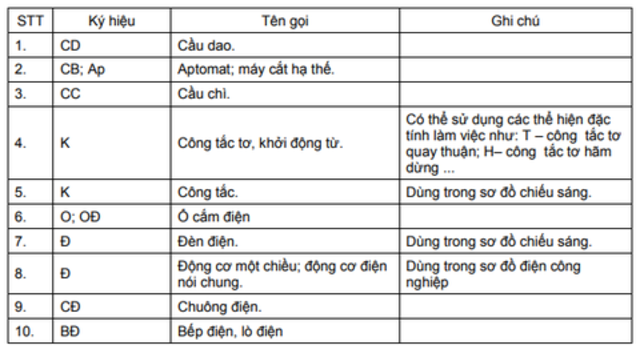

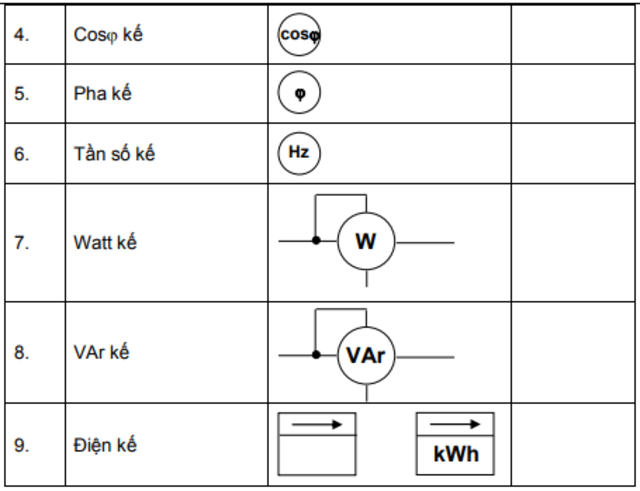

• Ký hiệu các loại đèn và thiết bị sử dụng điện: Dựa theo tiêu chuẩn của Việt Nam các thiết bị điện và vai trò của nó được thể hiện bằng những ký hiệu trên bản vẽ như sau:

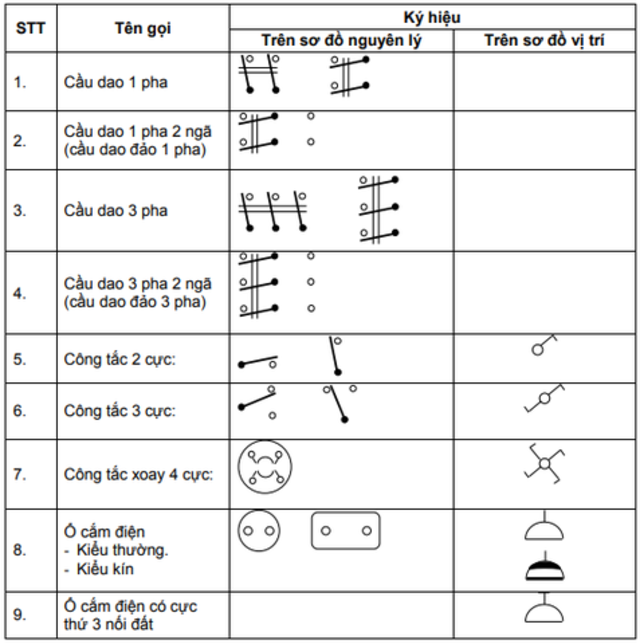

• Các loại thiết bị đóng cắt, điều khiển: Với những thiết bị đóng cắt thì cũng có những tiêu chuẩn ký hiệu riêng như dưới đây:
