Download Thư viện thang máng cáp CAD: 10 mẫu miễn phí

Thư viện thang máng cáp CAD là tập hợp các bản vẽ và hình ảnh về thang máng cáp, cung cấp nguồn tư liệu quan trọng cho kiến trúc sư và người thiết kế hệ thống máng cáp điện. Hệ thống này hiện đã trở nên quen thuộc với nhiều người.

Liên hệ tư vấn để nhận được giá tốt nhất: Máng cáp nhôm

1. Thư viện thang máng cáp CAD là gì?

Thư viện thang máng cáp CAD là nguồn tài liệu khổng lồ có thể tham khảo cho những kỹ sư và chủ đầu tư. Nó cũng là tiền đề để các kỹ sư tạo ra được những bản vẽ kỹ thuật chính xác nhất, nhờ đó hệ thống thang cáp điện trong quá trình thi công lắp đặt diễn ra suôn sẻ hơn.

Ngoài ra, đây cũng là nơi chứa toàn bộ các bản vẽ, hình ảnh về thang máng cáp CAD, và là nguồn tư liệu khổng lồ giúp cho kiến trúc sư thiết kế hệ thống máng cáp điện đạt hiệu quả cao nhất. Hệ thống thang máng cáp là những thiết bị điện thân quen với nhiều người, tuy nhiên để hệ thống hoạt động an toàn, đảm bảo chất lượng khi sử dụng thì cần đòi hỏi trải qua những quy trình nghiêm ngặt.

Trong đó việc lên ý tưởng, thiết kế bản vẽ là một trong những bước đầu tiên, quan trọng và không thể bỏ sót. Bởi từ thư viện file CAD này, chúng có tác dụng rất lớn hỗ trợ kỹ sư trong quá trình thiết kế những bản vẽ kỹ thuật hoàn thiện.

1.1. Kích thước tiêu chuẩn thang máng cáp CAD

Máng cáp và thang cáp thường được sản xuất với kích thước đa dạng cùng những tiêu chuẩn khác nhau, chúng được phân loại theo chất liệu sản xuất. Trong nội dung này Alen sẽ tổng hợp các thông số về thang máng cáp sơn tĩnh điện và kẽm nhúng nóng, đây là 2 loại vật liệu đang được sử dụng phổ biến nhất thị trường

Khi nói đến kích thước tiêu chuẩn của thang máng cáp trong bản vẽ CAD, có một số thông số kỹ thuật cơ bản mà bạn cần nắm rõ để đảm bảo tính chính xác và hiệu quả trong thiết kế. Dưới đây là các kích thước tiêu chuẩn phổ biến:

1.2. Kích Thước Tiêu Chuẩn Thang Máng Cáp:

1. Chiều rộng (Width):
   • Thông thường có các kích thước: 100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm.
2. Chiều cao (Height):
   • Các kích thước phổ biến: 50mm, 75mm, 100mm, 150mm.
3. Chiều dài (Length):
   • Thường thì chiều dài của các đoạn thang máng cáp là 2.4m, 3m hoặc 6m.
4. Độ dày (Thickness):
   • Độ dày của vật liệu thường nằm trong khoảng từ 1.0mm đến 2.0mm, tùy thuộc vào tải trọng và yêu cầu kỹ thuật của dự án.
5. Khoảng cách giữa các lỗ (Hole Spacing):
   • Thường có khoảng cách tiêu chuẩn là 100mm, 150mm, hoặc 200mm.
6. Bán kính cong (Bend Radius):
   • Đối với các đoạn cong, bán kính cong thường là 300mm, 450mm, hoặc 600mm, tùy vào yêu cầu cụ thể của hệ thống cáp.

Độ dày của thang máng cáp là một yếu tố quan trọng trong thiết kế và lắp đặt hệ thống quản lý cáp điện. Dưới đây là các tiêu chuẩn phổ biến về độ dày thang máng cáp trong bản vẽ CAD:

Độ Dày Tiêu Chuẩn Thang Máng Cáp:

1. Thang Máng Cáp Nhẹ:
   • Độ dày: 0.8mm đến 1.0mm
   • Sử dụng cho các ứng dụng nhẹ, ít tải trọng như cáp mạng, cáp truyền hình.
2. Thang Máng Cáp Trung Bình:
   • Độ dày: 1.2mm đến 1.5mm
   • Phù hợp cho các ứng dụng có tải trọng trung bình như cáp điện dân dụng, cáp điều khiển.
3. Thang Máng Cáp Nặng:
   • Độ dày: 2.0mm đến 3.0mm
   • Dùng cho các ứng dụng công nghiệp, tải trọng nặng như cáp điện cao thế, cáp năng lượng lớn.

Việc lựa chọn thông số về kích thước phù hợp cho thang máng cáp CAD không chỉ giúp đảm bảo tính an toàn và hiệu quả trong quá trình sử dụng mà còn tối ưu hóa chi phí và dễ dàng trong lắp đặt. Thang máng cáp điện giúp quản lý hệ thống điện, cáp mạng và các loại dây dẫn khác một cách hiệu quả nhất. Hơn nữa, hình ảnh thang máng cáp điện cũng góp phần nâng cao tính thẩm mỹ cho không gian lưu trữ.

Có một lưu ý nhỏ, rằng hãy đảm bảo bạn chọn đúng kích thước, thông số kỹ thuật thang máng cáp, phù hợp với yêu cầu sử dụng của dự án, nhằm đảm bảo tính an toàn và hiệu quả trong quá trình sử dụng.

Có thể bạn quan tâm đến báo giá sản phẩm: Máng cáp sơn tĩnh điện

2. Thư viện thang máng cáp CAD có tác dụng gì?

Thư viện thang máng cáp CAD đóng vai trò quan trọng trong việc thiết kế, lắp đặt hệ thống quản lý cáp điện. Nó mang đến nhiều lợi ích cho người sử dụng, và một trong những công dụng chính của thang máng cáp CAD là:

2.1. Cung cấp nguồn tài liệu khi sản xuất thi công máng cáp

Khi thi công lắp đặt thang máng cáp điện, hầu hết phía chủ đầu tư sẽ yêu cầu cung cấp thông tin tham khảo để cân nhắc, kiểm tra trình độ đơn vị thi công. Đồng thời, những kiến trúc sư, người đang tìm hiểu về thi công cũng có thể sử dụng file cad này làm tư liệu tham khảo.

Những lúc cần tìm hiểu, thì thư viện thang máng cáp CAD sẽ có tập hợp đầy đủ những mẫu bản vẽ của các công trình, đây là nguồn tài liệu khổng lồ, vô giá cho bất kỳ ai mong muốn thi công, lắp đặt hệ thống thang máng cáp điện.

Thư viện thang máng cáp CAD cung cấp nguồn tài liệu vô tận khi sản xuất, thi công máng cáp điện, nó cũng là công cụ hữu ích và quan trọng trong thiết kế, quản lý và lắp đặt thang máng cáp điện. Tối ưu hóa thời gian, độ chính xác, tính linh hoạt, đảm bảo chính xác trong quy trình thi công.

2.2. Hỗ trợ tối ưu quá trình sản xuất ra sản phẩm

Alen là đơn vị sản xuất thang máng cáp, chúng tôi luôn tuân thủ theo quy trình nghiêm ngặt. Do đó thư viện thang máng cáp CAD là một phần không thể thiếu trong quá trình sản xuất thang cáp điện tại Alen. Như đã nói trên, thư viện thang máng cáp CAD chính là kho tài liệu, nguồn tài nguyên quý vô cùng hữu ích. Mỗi công trình, sau khi thi công hoàn thiện sẽ được cập nhật, bổ sung thêm vào thư viện này.

Mỗi đơn vị cung cấp thang cáp chuyên nghiệp đều sở hữu cho mình thư viện CAD riêng. Khách hàng khi cần tìm hiểu có thể xem trực tiếp trên website hoặc liên hệ với Alen để chuyên gia của chúng tôi tư vấn, gửi cho khách hàng những hình ảnh thang máng cáp để tham khảo.

Khi làm việc trực tiếp, bạn sẽ biết sự trong trọng của thư viện thang máng cáp trong việc tối ưu quá trình sản xuất. Alen là đơn vị sản xuất uy tín, những chiếc thang máng cáp nhờ những file cad này sẽ tối ưu hóa thời gian sản xuất, do đó mà chi phí để tạo ra sản phẩm cũng sẽ tốt hơn.

3. Giúp khách hàng dễ hình dung, nắm bắt thông tin về công trình

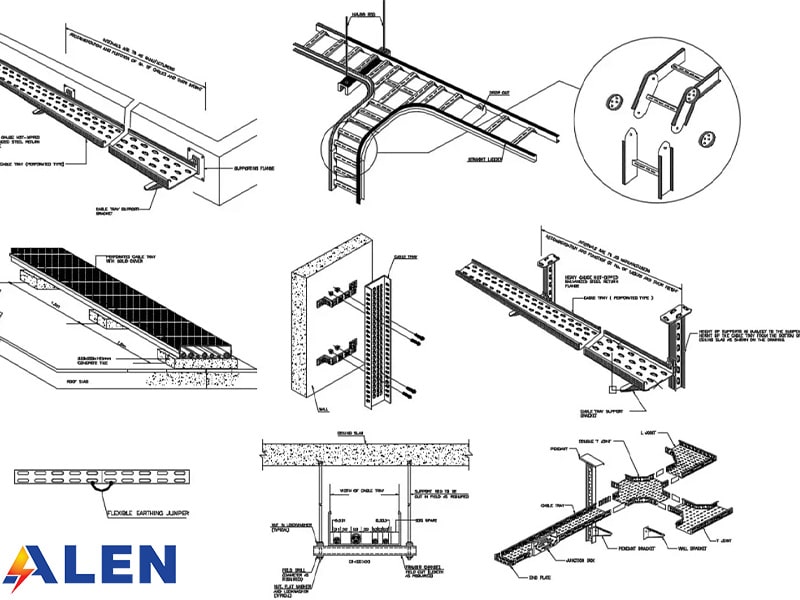

Trước khi bắt tay vào sản xuất, lắp đặt hệ thống thang máng cáp cho bất kỳ công trình nào, công ty Alen sẽ tiến hành thiết kế một bản vẽ kỹ thuật. Bản vẽ này có thể được vẽ trên giấy hoặc vẽ bằng phần mềm thiết kế chuyên dụng. Bản vẽ thang máng cáp cũng cần đảm bảo tiêu chuẩn thang cáp và phụ kiện đúng theo quy định

Tuy nhiên, với những khách hàng cần trình bản vẽ trước, thì chúng tôi sẽ lấy những file cad trong thư viện đã sử dụng trước đó để khách hàng tham khảo. Thư viện thang máng cáp CAD của Alen chứa những thông tin cần thiết giúp khách hàng hình dung được công trình thi công của mình, từ đó sẽ giúp việc thỏa thuận giữa hai bên trở nên dễ dàng hơn.

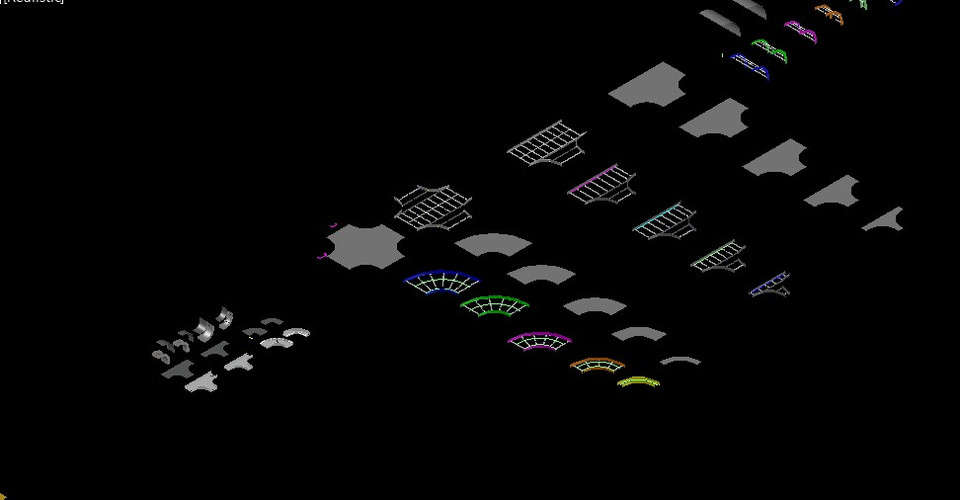

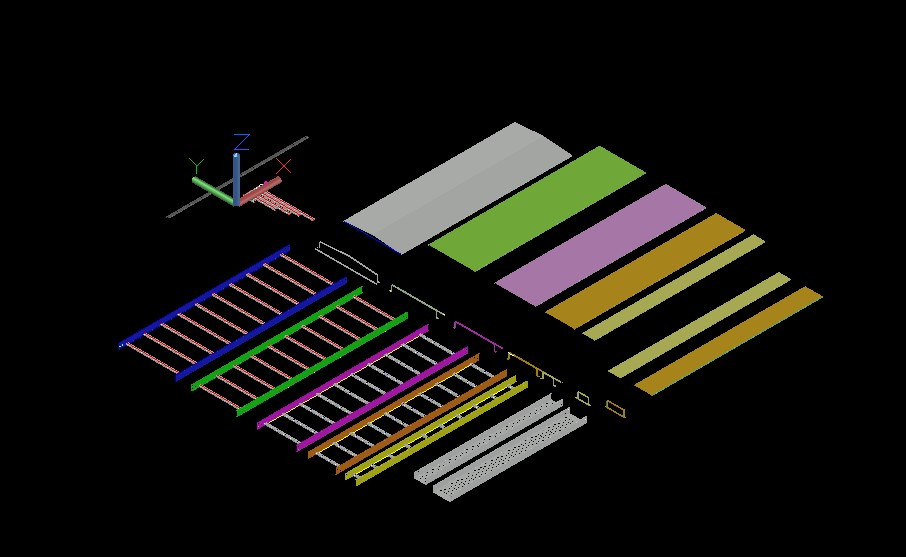

4. Tải 10 mẫu thang máng cáp CAD miễn phí

Tùy theo những công trình cũng như mục đích sử dụng khác nhau, mà Alen sẽ gửi cho khách hành những mẫu thiết kế phù hợp. Những file cad thiết kế sẽ được lấy từ thư viện thang máng cáp CAD được chính kỹ sư của Alen thiết kế, thi công cho những dự án trước đó.

Chúng tôi có nguồn dữ liệu vô tận về bản vẽ kỹ thuật thang máng cáp. Tất cả những công trình đã hoàn thiện thi công đều được lưu trong thư viện thang máng cáp CAD một cách chi tiết và đầy đủ. Nếu có nhu cầu, khách hàng có thể tham khảo ở link dưới đây.

5. Giới thiệu công ty ALEN

ALEN là một công ty hàng đầu chuyên cung cấp các giải pháp và sản phẩm trong lĩnh vực điện và cơ điện, với trọng tâm đặc biệt vào hệ thống quản lý cáp và thiết bị điện. Với nhiều năm kinh nghiệm trong ngành, ALEN cam kết mang đến cho khách hàng các sản phẩm chất lượng cao, dịch vụ chuyên nghiệp và giải pháp tối ưu.

ALEN hướng đến việc cung cấp các sản phẩm và dịch vụ chất lượng cao, góp phần nâng cao hiệu quả và an toàn cho các hệ thống điện và cơ điện của khách hàng. Chúng tôi luôn đặt lợi ích của khách hàng lên hàng đầu và không ngừng cải tiến để đáp ứng nhu cầu ngày càng cao của thị trường.

Với quy trình làm việc chuyên nghiệp, chúng tôi có sẵn kho thư viện thang máng cáp CAD để khách hàng có thể tham khảo.
