Hướng dẫn các bước lắp aptomat chống giật an toàn, đúng kỹ thuật

Cách lắp aptomat chống giật được thực hiện lần lượt theo các bước nhằm đảm bảo kỹ thuật và an toàn khi sử dụng. Khi đấu dây điện vào aptomat chống giật thì nguồn AC cần được gắn vào đầu line, đầu ra thì gắn với phụ tải vào các cọc load, không được gắn ngược lại. Dưới đây là nội dung chi tiết từng bước lắp đặt được hướng dẫn bởi chuyên gia của ALEN.

1. Giới thiệu aptomat chống giật là gì?

Aptomat chống giật, hay còn được biết đến là át chống giật, CB chống giật hay cầu dao chống giật, là một thiết bị điện tự động, có chức năng bảo vệ sự an toàn cho người dùng cũng như hệ thống điện khỏi những nguy cơ cháy nổ, rò rỉ điện. Thiết bị này hoạt động bằng cách tự động ngắt kết nối khi mạch điện xuất hiện những bất thường.

Để phòng tránh những tai nạn xảy ra về điện, mà các gia đình lựa chọn sử dụng sản phẩm át chống giật này để mang lại sự yên tâm, an toàn cho cả gia đình. Thiết bị này được thiết kế với nhiều kiểu dáng, mẫu mã riêng biệt, phù hợp  với nhiều không gian hiện đại. Ngoài những aptomat cũ thì đã có thêm loại át thông minh, có thể điều khiển được bằng điện thoại di động và báo cáo lượng điện năng tiêu thụ trong gia đình.

2. Cấu tạo & Nguyên lý hoạt động của aptomat chống giật

Với thiết kế nhỏ gọn, aptomat chống giật sở hữu nhiều tính năng, đem lại sự tiện ích cho người dùng.

Cấu tạo của aptomat chống giật:

• Biến dòng lõi xuyến: Dây pha (lửa) và dây trung tính (mát) được luồn qua một lõi sắt hình xuyến, bên trong biến thế này có cuộn sơ cấp và cuộn thứ cấp nhằm đo sai lệch dòng điện
• Mạch điện tử / bộ điều khiển: Nhận tín hiệu dòng rò từ cuộn thứ cấp, xử lý và truy xuất lệnh ngắt.
• Cơ cấu ngắt mạch (CB / relay): Thực hiện ngắt nguồn điện khi có tín hiệu sự cố rò điện.
• Nút TEST: Dùng để tự kiểm tra hoạt động, mô phỏng dòng rò định mức

Nguyên lý hoạt động chung:

• Khi dòng điện chạy qua dây pha và dây mát bình thường, hai từ trường được sinh ra trong lõi và tiêu triệt lẫn nhau, nên không có dòng điện cảm ứng xuất hiện.
• Nếu xuất hiện dòng rò, dòng chạy ra và về không cân bằng, sẽ tạo nên dòng cảm ứng ở cuộn thứ cấp.
• Mạch điện tử phát hiện sai lệch vượt ngưỡng ( thông thường 15-30mA), thì cần cấp lệnh, và ngắt mạch ngay lập tức để bảo an toàn cho người dùng.

3. Các loại aptomat chống giật phổ biến nhất hiện nay

Với các chức năng chống rò điện, bảo vệ quá tải hay phát hiện cháy nổ, mà các thiết bị aptomat được chia thành nhiều loại theo chức năng riêng của nó. Trước khi thực bạn nên xem kỹ hướng dẫn lắp aptomat chống giật để lựa chọn đúng loại mình đang cân.

Các loại aptomat chống giật phổ biến hiện nay gồm có:

3.1. Aptomat chống giật 1 pha

Đây là loại aptomat thường được lắp đặt cho những không gian diện tích nhỏ, nó giúp tối ưu chi phí và phòng tránh tình trạng quá tải. Thiết bị này có tác dụng so sánh dòng điện chạy qua hai dây mát, lửa. Nếu hai dòng điện này khác nhau, hệ thống sẽ nhận diện và tự động đóng át để tránh rò rỉ điện ra bên ngoài.

Theo như thiết kế và hướng dẫn cách đấu aptomat chống giật từ nhà sản xuất thì các ngưỡng dò gồm có 15mA, 30mA, 100mA, 200mA, 300mA, và 500mA. Người dùng có thể xem cách lắp aptomat chống giật để lựa chọn những con số phù hợp với không gian sử dụng, và những thiết bị cần sử dụng. Điều này giúp bạn tránh được những tai nạn xảy ra về điện.

3.2. Aptomat chống giật 3 pha

Tìm hiểu kỹ cách sử dụng aptomat chống giật bạn sẽ thấy được những ưu điểm vượt trội của sản phẩm, đó cũng là lý do vì sao nó được sử dụng trong nhiều hộ gia đình. Aptomat 3 pha sẽ thực hiện so sánh dòng điện chạy qua 3 dây pha và trung tính. Nếu xuất hiện dòng chạy qua khác với ngưỡng dò còn lại thì thiết bị sẽ tự động ngắt để không đem lại nguy hiểm cho người dùng.

Thiết bị này thường được khuyến khích dùng cho những hộ gia đình có trẻ nhỏ, nó có tác dụng đảm bảo an toàn và phòng chống tai nạn xảy ra.

3.3. Aptomat chống giật kèm quá tải

Aptomat chống giật kèm quá tải là thiết bị điện thông minh kết hợp giữa chức năng chống rò điện (chống giật) và bảo vệ quá tải, ngắn mạch trong cùng một bộ phận. Thiết bị này giúp bảo vệ toàn diện cho hệ thống điện và con người khỏi các sự cố nguy hiểm như giật điện, cháy nổ do quá dòng.

So với aptomat thông thường, loại này có khả năng phát hiện nhanh các dòng rò nhỏ chỉ từ 15mA–30mA và tự ngắt điện trong tích tắc, đồng thời đảm bảo dòng điện trong hệ thống luôn nằm trong giới hạn an toàn. Chính vì vậy, đây là lựa chọn tối ưu cho nhà ở, văn phòng, nhà xưởng hoặc công trình dân dụng.

Với thiết kế gọn gàng, dễ thao tác và độ chính xác cao, cách lắp aptomat chống giật kèm quá tải cũng khá đơn giản, phù hợp cho cả hệ thống điện mới lẫn cải tạo lại hệ thống cũ.

4. Cách lắp aptomat chống giật chi tiết từng bước

Dưới đây là hướng dẫn lắp aptomat chống giật đúng kỹ thuật, theo từng bước chi tiết.

Chuẩn bị dụng cụ và thiết bị:

• Aptomat chống giật: Xem kỹ hướng dẫn dẫn cách đấu aptomat và chọn loại thiết bị phù hợp với nhu cầu sử dụng cũng như dòng điện của gia đình.

• Kìm điện: Dùng để tuốt vỏ dây điện và kẹp các đầu nối

• Tua vít: Dùng để bắt vít aptomat và các thiết bị điện khác.

• Bút thử điện: Loại bút này được dùng để kiểm tra nguồn điện trước khi lắp đặt

• Băng dính điện: Sử dụng để quấn các điểm nối trên dây điện

• Thang hoặc ghế: Để hỗ trợ nâng chiều cao, tiếp cận vị trí lắp đặt aptomat.

Xác định vị trí lắp đặt aptomat:

• Chọn vị trí khô ráo, thoáng mát và dễ tiếp cận để lắp đặt aptomat.
• Tránh lắp đặt ở những nơi ẩm ướt, gần nguồn nước hoặc những nơi dễ gây cháy nổ.
• Nếu lắp đặt cho máy nước nóng, nên chọn loại aptomat có độ nhạy cao và lắp ở vị trí cao ráo.

Ngắt điện:

Không chỉ riêng trong cách lắp aptomat, mà bất kể khi bắt đầu kiểm tra, sửa chữa nguồn điện người thực hiện cần thực hiện ngắt toàn bộ nguồn điện tổng. Để chắc chắn nguồn điện đã bị ngắt hoàn toàn, bạn hãy dùng bút thử điện để đảm bảo nguồn điện đã không còn trước khi đấu dây.

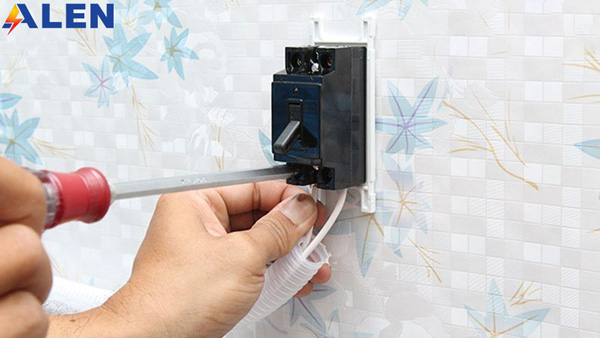

Bắt vít:

Thực hiện cố định aptomat vào bảng điện hoặc vị trí lắp đặt bằng vít, cần đảm bảo rằng trong lắp đặt chắc chắn, đúng vị trí, không bị lỏng lẻo.

Đấu dây điện:

Các bước thực hiện cách lắp aptomat chống giật lần lượt như sau:

• Dây nguồn vào (L): Nối dây pha (thường là dây màu đỏ hoặc đen) vào cực L (Line) của aptomat.
• Dây nguồn ra (N): Nối dây trung tính (thường là dây màu xanh hoặc trắng) vào cực N (Neutral) của aptomat.
• Dây tải: Nối dây tải từ thiết bị điện cần bảo vệ vào cực ra của aptomat.

Lưu ý:

• Xem kỹ hướng dẫn lắp aptomat chống giật trước khi thực hiện. Đầu dây đấu đúng cực, không đấu ngược.
• Bật nguồn điện và kiểm tra aptomat bằng cách nhấn nút test trên aptomat. Nếu aptomat tự động ngắt có nghĩa là át được lắp đúng và hoạt động tốt.
• Sau khi lắp đặt aptomat, nên thường xuyên kiểm tra định kỳ thiết bị và toàn bộ hệ thống điện.

Hoàn thiện:

• Kiểm tra lại các mối nối dây điện một lần nữa để đảm bảo không có sai sót.
• Bật lại nguồn điện và kiểm tra aptomat bằng cách nhấn nút “Test” trên aptomat.
• Nếu aptomat ngắt điện khi nhấn nút “Test”, điều đó có nghĩa là aptomat đã được lắp đặt đúng và hoạt động tốt.
• Sau khi lắp đặt, nên thường xuyên kiểm tra aptomat và hệ thống điện để đảm bảo an toàn.

Nếu sau khi đọc hướng dẫn lắp aptomat chống giật mà bạn vẫn cảm thấy không tự tin, hay không có kinh nghiệm thì hãy liên hệ thợ điện để được hỗ trợ lắp đặt, đảm bảo an toàn mức cao nhất. Ngoài ra, nên chọn sử dụng aptomat chống giật từ các thương hiệu uy tín, chất lượng cao. Chắc chắn rằng đọc kỹ hướng dẫn sử dụng của aptomat trước khi lắp đặt.

5. Sơ đồ đấu dây aptomat chống giật minh họa

Sử dụng aptomat chống giật là biện pháp an toàn thông minh kết hợp giữa các chức năng chống rò điện và bảo vệ quá tải, ngắn mạch trong cùng một bộ phận. Thiết bị này giúp bảo vệ toàn diện hệ thống điện và phòng tránh những nguy hại đến sức khỏe con người.

So với aptomat thông thường, thì việc sử dụng aptomat chống giật giúp phát hiện nhanh những dòng rò nhỏ và tự ngắt điện nhanh chóng, đảm bảo dòng điện trong hệ thống luôn nằm trong giới hạn an toàn.

Được thiết kế nhỏ gọn, dễ dàng thao  tác đem lại độ chính xác cao, cách lắp đặt aptomat chống giật khá đơn giản, phù hợp cho cả hệ thống điện mới lẫn cải tạo lại hệ thống cũ.

6. Một số lưu ý khi lắp đặt aptomat chống giật

Những lưu ý quan trong khi lắp đặt aptomat chống giật giúp đảm bảo an toàn và tối ưu hiệu quả hoạt động bạn cần biết như:

• Chọn đúng dòng điện định mức và dòng rò phù hợp: Thông thường chọn dòng rò 30mA cho hộ gia đình, 100mA–300mA cho nhà xưởng, công trình lớn.
• Đấu dây đúng cực L (pha) và N (trung tính): Đấu sai cực có thể khiến thiết bị không hoạt động hoặc gây nguy hiểm.
• Không dùng chung dây trung tính cho nhiều mạch: Dễ gây sai lệch dòng, dẫn đến aptomat ngắt sai hoặc không chính xác.
• Lắp thiết bị theo phương thẳng đứng, đúng chiều mũi tên thiết kế: Đảm bảo độ nhạy và khả năng đóng ngắt của cơ cấu bên trong.
• Dùng dây dẫn phù hợp tiết diện và có vỏ cách điện tốt: Tránh quá tải, tránh chập cháy khi có dòng rò.
• Không lắp đặt tại nơi ẩm ướt, gần nguồn nước, hoặc có nhiệt độ cao: Ưu tiên nơi khô ráo, có hộp bảo vệ nếu cần lắp ngoài trời.
• Luôn kiểm tra hoạt động bằng nút TEST định kỳ (mỗi tháng/lần): Đảm bảo thiết bị hoạt động ổn định và chính xác.
• Nên lắp riêng từng aptomat chống giật cho các khu vực quan trọng (bếp, máy giặt, nước nóng,…).
• Không tự ý thay thế hoặc sửa chữa nếu không có chuyên môn: Nên gọi thợ điện có chứng chỉ để xử lý an toàn.

Việc lắp đặt và sử dụng aptomat chống giật đúng cách sẽ giúp tăng tuổi thọ thiết bị, bảo vệ tính mạng và tài sản hiệu quả trước những nguy hiểm gây ra từ điện. Nên xem hướng dẫn lắp đặt và cách sử dụng aptomat chống giật.

7. Hướng dẫn kiểm tra aptomat chống giật sau khi đấu nối

Các bước kiểm tra hoạt động của aptomat chống giật sau khi đấu nối gồm:

Bước 1: Bật nguồn điện

• Sau khi hoàn tất đấu nối, bật nguồn tổng cấp điện cho aptomat chống giật (RCBO/RCCB).

Bước 2: Nhấn nút “TEST” trên thiết bị

• Nút “T” hoặc “TEST” là nút kiểm tra mô phỏng dòng rò.
• Khi nhấn, aptomat phải ngắt điện ngay lập tức.

Nếu không ngắt → Thiết bị lỗi, lắp sai cực, hoặc không hoạt động.

Bước 3: Bật lại aptomat

• Gạt cần aptomat lên để đóng điện lại. Thiết bị sẽ hoạt động bình thường nếu không có dòng rò.

Bước 4: Kiểm tra tải

• Kết nối thiết bị điện (đèn, ổ cắm…) để thử nghiệm.
• Đảm bảo điện áp ổn định, không chập chờn, aptomat không tự ngắt khi không có lỗi.

Bước 5: Theo dõi vài phút đầu vận hành

• Trong quá trình sử dụng aptomat chống giật, nên quan sát xem có phát nóng bất thường hoặc nhảy ngắt không rõ nguyên nhân không.

Hãy nhớ rằng, sau khi lắp đặt aptomat chống giật hoàn thiện, người dùng cần thường xuyên nhấn nút TEST để kiểm tra hoạt động của thiết bị định kỳ. Việc nắm bắt được cách lắp aptomat chống giật và biết cách sử dụng là điều bắt buộc giúp phòng tránh những tai nạn không đáng có ngay từ những bước đầu.

Video hướng dẫn đấu aptomat chống giật: https://www.youtube.com/watch?v=0uGj0bflj-M (Nguồn Kỹ thuật hay)

8. Kết luận

Nắm rõ Cách lắp aptomat chống giật đúng kỹ thuật là yếu tố then chốt giúp hệ thống điện hoạt động an toàn, ổn định và bền bỉ. Từ việc chọn loại aptomat phù hợp (chống giật, quá tải, RCBO…), đến đấu nối đúng cực, kiểm tra sau lắp đặt và bố trí vị trí lắp hợp lý – tất cả đều cần tuân thủ tiêu chuẩn kỹ thuật rõ ràng.

Việc lắp đặt sai không chỉ làm thiết bị mất tác dụng mà còn tiềm ẩn nguy cơ chập cháy, giật điện. Vì vậy, nếu bạn chưa có kinh nghiệm, tốt nhất hãy liên hệ đơn vị có chuyên môn để được tư vấn và hướng dẫn lắp aptomat chống giật chi tiết, an toàn, hiệu quả.
