Sơ đồ đấu nối aptomat cho hệ thống điện sinh hoạt an toàn, chuẩn kỹ thuật

Sơ đồ đấu nối aptomat cho hệ thống điện sinh hoạt giúp bảo vệ quá tải, chập điện và rò rỉ dòng điện. Thiết kế chuẩn kỹ thuật, dễ lắp đặt, đảm bảo an toàn cho thiết bị và người dùng. Áp dụng phổ biến trong nhà ở, văn phòng, đảm bảo hệ thống điện vận hành ổn định và hiệu quả.

1. Giới thiệu chung về aptomat và vai trò trong hệ thống điện

Sơ đồ đấu nối aptomat thể hiện cách kết nối aptomat với các thiết bị điện trong hệ thống, giúp đảm bảo aptomat hoạt động đúng chức năng như ngắt mạch khi quá tải, ngắn mạch hoặc rò điện. Việc đấu nối đúng sơ đồ giúp thiết bị phát huy tối đa khả năng bảo vệ.

Sơ đồ đấu nối aptomat đóng vai trò định hướng kỹ thuật trong quá trình thi công và lắp đặt điện. Nhờ đó, hệ thống điện vận hành ổn định, an toàn, hạn chế rủi ro và sự cố điện nguy hiểm, đặc biệt quan trọng trong môi trường dân dụng và công nghiệp.

2. Những điều cần biết trước khi đấu dây Aptomat

Đấu nối aptomat không chỉ là thao tác kỹ thuật mà còn liên quan trực tiếp đến sự an toàn và hiệu quả của toàn bộ hệ thống điện. Trước khi thực hiện, bạn cần nắm rõ những điều quan trọng sau để đảm bảo quá trình lắp đặt diễn ra đúng chuẩn và an toàn tuyệt đối:

• Hiểu rõ loại aptomat cần sử dụng: Có nhiều loại aptomat như MCB, MCCB, ELCB, RCBO… Mỗi loại có chức năng khác nhau: bảo vệ quá tải, ngắn mạch hoặc chống rò điện. Bạn cần xác định đúng mục đích sử dụng để lựa chọn aptomat phù hợp với hệ thống điện dân dụng hay công nghiệp.
• Xác định đúng dòng điện định mức và dòng cắt: Trước khi đấu nối, cần tính toán tổng công suất tải để chọn aptomat có dòng điện định mức và khả năng chịu dòng cắt phù hợp. Lựa chọn sai có thể dẫn đến aptomat ngắt sai thời điểm hoặc không ngắt khi sự cố xảy ra.
• Đọc và hiểu sơ đồ đấu nối aptomat: Sơ đồ đấu dây aptomat là kim chỉ nam để đảm bảo việc lắp đặt đúng kỹ thuật. Việc đấu sai dây pha, dây trung tính hoặc ngược cực sẽ gây mất an toàn, làm aptomat không thể bảo vệ đúng cách khi có sự cố.
• Tắt nguồn trước khi thi công: Tuyệt đối không đấu nối aptomat khi nguồn điện còn hoạt động. Luôn đảm bảo cắt hoàn toàn điện trước khi tiến hành bất kỳ thao tác nào để tránh nguy cơ điện giật hay chập cháy.
• Chọn dây dẫn phù hợp: Dây dẫn sử dụng phải đúng tiết diện theo công suất tải. Dây quá nhỏ sẽ dễ nóng và cháy, làm giảm hiệu quả bảo vệ của aptomat.
• Đảm bảo tiếp địa cho các aptomat chống rò (ELCB, RCBO): Nếu sử dụng aptomat có chức năng chống rò điện, việc tiếp địa đúng kỹ thuật là bắt buộc để thiết bị phát huy tác dụng. Không tiếp địa hoặc tiếp sai sẽ khiến chức năng bảo vệ bị vô hiệu.
• Thực hiện kiểm tra sau khi đấu nối: Sau khi lắp đặt, hãy kiểm tra kỹ lại toàn bộ kết nối, siết chặt ốc, đảm bảo aptomat bật/tắt nhạy, không lỏng lẻo. Kiểm tra tải thử để chắc chắn rằng aptomat hoạt động đúng chức năng.

Việc đấu nối aptomat yêu cầu kiến thức kỹ thuật và sự cẩn trọng. Nếu bạn không am hiểu sâu, hãy tìm đến thợ điện chuyên nghiệp để đảm bảo an toàn cho gia đình và hệ thống điện của bạn. Đừng mạo hiểm với điện – vì chỉ một sai sót nhỏ cũng có thể gây hậu quả lớn.

3. Sơ đồ đấu nối aptomat điện chuẩn kỹ thuật

Dưới đây là hướng dẫn chi tiết về sơ đồ đấu nối aptomat (cầu dao tự động), bao gồm hướng dẫn aptomat 1 pha, aptomat chống giật, aptomat tổng và các nhánh phụ, cũng như aptomat 3 pha. Việc đấu dây aptomat đúng cách là vô cùng quan trọng để đảm bảo an toàn cho hệ thống điện và người dùng.

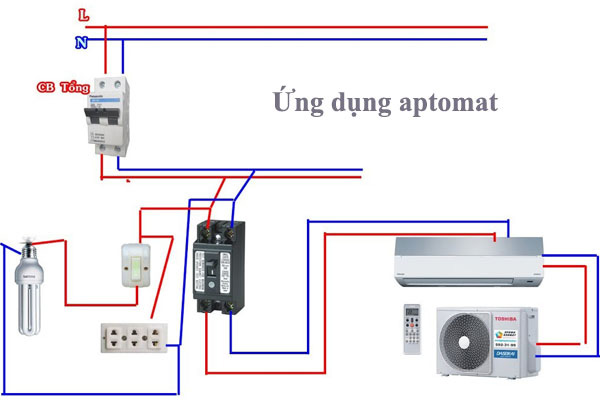

3.1. Sơ đồ đấu nối aptomat 1 pha

Loại át này thường được dùng cho các thiết bị gia dụng đơn giản, sử dụng điện công suất thấp như quạt, tivi, đèn, …

Nguyên tắc đấu nối:

• Dây pha nóng được dấu và cực L của aptomat
• Dây trung tính, hay còn gọi là dây nguội được đấu vào cực N
• Dây tải, dây cấp điện cho thiết bị được đấu ra từ cực còn lại của aptomat.

3.2. Sơ đồ đấu nối aptomat chống giật

Aptomat chống giật khác với các loại át thông thường, nó được bổ sung thêm chức năng bảo vệ rò rỉ điện, ngăn ngừa tai những tại nạn gây ra từ điện.

Nguyên tắc đấu nối:

• Trong sơ đồ đấu nối aptomat chống giật, cả dây pha và dây trung tính đều phải đi qua aptomat.
• Sau aptomat, nối tiếp là đến thiết bị tiêu thụ điện năng.
• Dây tiếp địa PE phải đảm bảo đấu nối đúng kỹ thuật, và được cắm vào hệ thống tiếp đất.

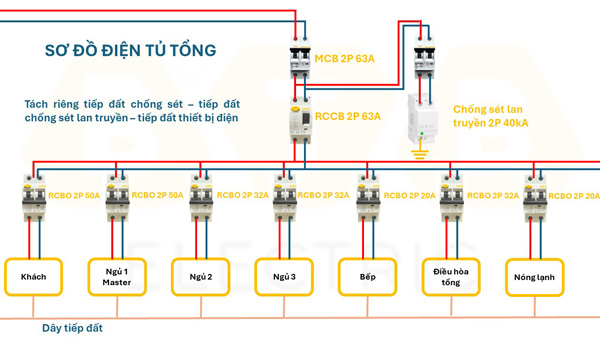

3.3. Sơ đồ đấu aptomat tổng và các nhánh phụ

Aptomat tổng được đặt ở đầu nguồn điện, bảo vệ toàn bộ hệ thống điện của một khu vực nhất định như nhà ở, hay toà nhà, …

Aptomat nhánh được đặt ở từng khu vực, chia theo từng tầng, hoặc từng thiết bị sử dụng điện công suất lớn.

Nguyên tắc đấu nối:

• Dây nguồn từ nguồn điện được đấu vào aptomat tổng.
• Từ aptomat tổng, các dây dẫn được chia ra các aptomat nhánh tương ứng.
• Mỗi aptomat nhánh sẽ bảo vệ một khu vực hoặc một thiết bị cụ thể.

3.4. Sơ đồ đấu aptomat 3 pha

Với những thiết bị dùng điện công suất lớn, thì người dùng nên sử dụng nguồn điện 3 pha. Dưới đây là nguyên tắc đấu điện theo sơ đồ đấu dây aptomat 3 pha.

Nguyên tắc đấu nối:

• Aptomat 3 pha có 3 cực tương ứng với 3 dây pha L1, L2, L3 và 1 cực trung tính
• Dây pha và dây trung tính từ nguồn điện được dấu vào các cực tương ứng trên aptomat
• Đầu ra của các cực còn lại của aptomat được cấp tải từ dây pha và dây trung tính.

Lưu ý:

• Nên chọn aptomat tổng có thông số dòng điện lớn hơn tổng dòng điện của các aptomat nhánh.
• Cần tính toán kỹ lưỡng để đảm bảo aptomat nhánh có thông số phù hợp với tải sử dụng.
• Nên có sơ đồ mạch điện chi tiết để dễ dàng quản lý và bảo trì hệ thống.

4. Video hướng dẫn đấu dây aptomat

Xem hướng dẫn chi tiết sơ đồ đấu dây aptomat trong video dưới đây: https://www.youtube.com/watch?v=oidXFR_npUA (NGUỒN youtube: Kỹ Thuật Hay)

5. Một số lỗi thường gặp khi đấu nối aptomat

Dưới đây là một số lỗi thường gặp khi đấu nối aptomat, dù nhỏ nhưng có thể dẫn đến mất an toàn, hư hỏng thiết bị hoặc thậm chí cháy nổ hệ thống điện:

• Đấu sai cực dây pha và trung tính: Nhiều người không phân biệt rõ giữa dây pha (L) và dây trung tính (N), dẫn đến việc đấu ngược cực hoặc đấu cả hai vào một cực của aptomat. Điều này khiến aptomat không thể ngắt mạch đúng cách khi có sự cố.
• Không nối tiếp địa cho aptomat chống giật: Aptomat chống giật yêu cầu hệ thống phải có dây tiếp địa được lắp đặt đúng kỹ thuật. Nếu thiết hoặc tiếp đất sai sẽ khiến chức năng chống giật bị mất, gây nguy hiểm cho người dùng.

• Sử dụng aptomat sai công suất hoặc cắt dòng: Chọn sai dòng định mức tải thực tế khiến nguồn điện dễ bị ngắt, hoặc không thể ngắt do quá tải, gây nên cháy nổ.

• Đấu dây không chặt: Dây điện khi được đấu không siết chặt vào cầu đấu aptomat có thể làm xảy ra hiện tượng tiếp xúc kém, phát nhiệt, chảy nhựa và thậm chí cháy bảng điện.

• Đấu sai thứ tự các dây pha trong hệ thống điện 3 pha: Việc đấu sai thứ tự trong hệ thống điện 3 pha có thể làm động cơ quay ngược lại, gây hư hỏng thiết bị hoặc làm gián đoạn toàn bộ hệ thống vận hành.

• Đấu nhiều aptomat trên 1 dây trung tính: Việc dùng chung dây trung tính cho nhiều aptomat chống giật có thể khiến chúng hiểu lần là có dòng rò, dẫn đến hiện tượng CB nhảy liên tục dù không có sự cố.

• Không kiểm tra lại sau khi lắp đặt: Trong quá trình lắp đặt có thể xảy ra một số lỗi như lỏng dây, đảo cực hoặc aptomat không hoạt động. Việc kiểm tra lại sau khi đấu sẽ giúp phát hiện sớm, ngăn ngừa những rủi ro.

Hãy nhớ, luôn phải đọc kỹ sơ đồ đấu nối aptomat, kiểm tra thiết bị trước khi lắp đặt, chọn đúng loại aptomat, và gọi thợ điện, người có chuyên môn thực hiện nếu bạn không chắc chắn về khả năng của bản thân.

6. Kết luận

Việc hiểu và thực hiện đúng sơ đồ đấu nối aptomat là yếu tố then chốt để đảm bảo an toàn cho hệ thống điện. Dù là aptomat 1 pha, chống giật hay 3 pha, mỗi loại đều cần đấu nối đúng kỹ thuật để phát huy tối đa chức năng bảo vệ. Hãy luôn tuân thủ sơ đồ chuẩn, kiểm tra kỹ lưỡng và ưu tiên an toàn điện trong mọi công trình.
