Cách xếp cáp điện trên thang cáp và máng cáp đúng kỹ thuật nhất

Xem ngay nội dung dưới đây để tìm hiểu cách sắp xếp điện trên thang cáp để đảm bảo an toàn cho người điều khiển, cũng như kéo dài tuổi thọ thiết bị điện.

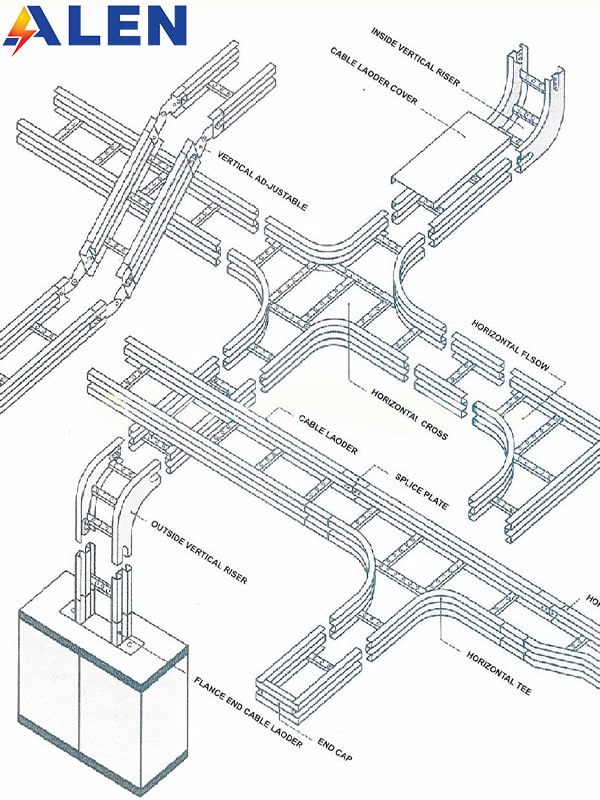

1. Cách xếp cáp điện trên thang cáp và máng cáp như thế nào?

Trước khi lắp đặt cáp và thang cáp và máng cáp, việc quan trọng đầu tiên là kiểm tra các đường dẫn để loại bỏ các mảnh vụ có thể là hư hỏng cáp, cản trở quá trình lắp đặt cáp điện. Ở phần về mặt của thang máng cáp tiếp xúc với dây cáp không được phép làm tổn thương dây cáp. Và không được sử dụng khay cáp, thang cáp làm lối đi.

Ở những vị trí nơi cáp lớn hoặc cáp chạy dài, việc lắp đặt cần những dụng cụ hỗ trợ và cách xếp cáp điện trên thang cáp và máng cáp như sau:

1.1. Dùng công cụ kéo

Ở đường ngang, dây cáp thường được đặt chạy trên các con lăn được lắp đặt bên trong hoặc phía trên khay cáp. Các con lăn nãy cần được bố trí một cách hợp lý theo kích thước, trọng lượng của dây cáp để nhằm hạn chế tình trạng dây bị võng, kéo theo thang máng cáp trong quá trình kéo.

Các đoạn uốn cong và kéo dọc, dây cáp thường được đưa qua những con lăn hoặc ròng rọc để duy trì bán kính uốn cong tối thiểu. Đường kính của những con lăn và ròng rọc cần đủ lớn để tránh không bị xảy ra tình trạng bị kẹt ở giữa các bề mặt bên trong của con lăn hay ròng rọc. Mỗi loại cáp có bán kính uốn cong tối thiểu phải đảm bảo được duy trì để tránh làm hỏng dây cáp nguồn. Hơn nữa, phỉa chú ý đến góc vào và ra cáp của bộ kéo, bởi điều này có thể vượt quá bán kính uốn cong.

Với những đoạn cáp lớn sẽ cần thêm dụng cụ hỗ trợ gắn vào hai đầu dây dẫn của cáp. Những phụ kiện kéo sử dụng trên dây dẫn cần được bảo vệ để ngăn chặn những sự cố có thể xảy ra. Cáp thường có những hạn chế về lực kéo, do đó mộc lực kế được lắp đặt ở hai đầu sẽ đảm bảo lực kéo không vượt quá giới hạn, duy trì tốc độ kéo ổn định.

Cáp cần được gắn chặt vào thang cáp, máng cáp bằng những đai giữ cáp hay dây buộc cố định để ngăn chặn không cho cáp tự do di chuyển trong điều kiện sử dụng bình thường, hay cả khi gặp sự cố. Chú ý là khoảng cách giữa đai cố định và cáp không vượt quá kích thước 2m.

Còn với những ứng dụng yêu cầu mức dòng điện ở mức cố định, thì khoảng cách giữa các đai buộc có thể nhỏ hơn 2m quy định. Cách xếp cáp điện trên thang máng cáp có thể được lấy thông tin từ đơn vị sản xuất, cung cấp thiết bị điện. Các khóa cáp phải có kích thước chính xác và lực thắt vừa phải để giữ chặt máng cáp không làm biến dạng vỏ bọc cách điện

Với trường hợp chạy theo phương thẳng đứng, dây buộc phải chịu được các lực tác động bởi trọng lượng của cáp. Trọng lượng cáp phải được nâng đỡ để tránh làm hỏng thang máng cáp.

Nếu có thể, cách tối ưu nhất là bố trí các thanh giằng trên các bậc thay thế của thang cáp để tải trọng được chia đều dọc theo chiều dài thang cáp.

1.2. Hướng dẫn kéo cáp

Khi kéo cáp, cần lưu ý một số nguyên tắc cơ bản chung, áp dụng cho việc xếp cáp điện trên thang máng cáp như sau:

• Dây cố định cáp không quá chặt, bất kỳ dây cáp nào cũng cấn có không gian di chuyển qua dây buộc đó với lực cản nhẹ. Cáp dữ liệu và cáp quang không có khả năng chịu lực siết như cáp nguồn. Dây cố định không quá mỏng, vì nó có thể cắt vào cáp, làm hư hỏng, nguy hiểm cho người dùng.
• Đường uốn cong có bán kính tối thiểu không nhỏ hơn quy định nhà sản xuất, bán kính uốn cong của cáp thường được quy định lớn hơn 6-8 lần đường kính cáp.
• Cho tới hiện nay thì vẫn chưa có quy định nào về số lượng cáp được phép lắp đặt trong một bó, thông thường là từ 24-48 cáp được sử dụng.
• Khi cáp nguồn và cáp dữ liệu được lắp đặt trong cùng một hệ thống cần phải sử dụng hệ thống phân tách phù hợp.
• Khi có khe co giãn trong lắp đặt thang máng cáp, cần có dự phòng để cáp được giãn nở hay co lại tương ứng. Điều này thường đạt được với một vòng dây trong cáp tại vị trí khe co giãn.
•  Khi ngắn mạch xảy ra trong các điều kiện sự cố, dòng điện chạy trong một số trường hợp có thể lên tới hàng chục nghìn ampe, có thể kéo dài từ vài mili giây đến vài giây tùy thuộc vào yêu cầu lắp đặt điện. Dòng điện ngắn mạch như vậy tạo ra từ trường cao có thể tương tác để tạo ra lực cơ học lớn. Các lực này có thể gây ra sự dịch chuyển đáng kể của cáp và do đó phải cung cấp một số hình thức hạn chế để tránh làm hỏng cáp. Đối với các loại cáp có đường kính lớn, hình thức hạn chế phổ biến nhất là sử dụng các thanh chắn cáp để giữ cáp vào thang cáp hoặc máng cáp. Do đó, một số lực có thể được truyền đến thang máng cáp điện thông qua chốt cáp và có thể đủ để gây ra hư hỏng cho thang hoặc máng.

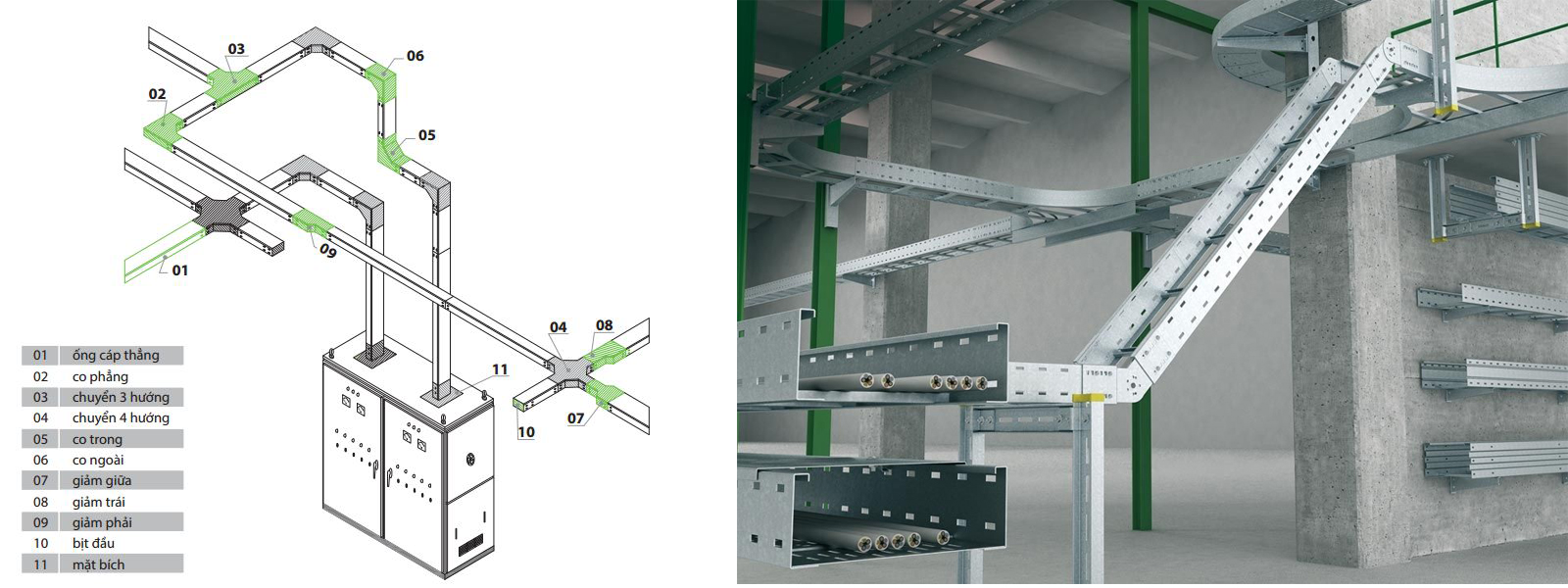

2. Quy tắc sắp xếp cáp điện trên thang cáp và máng cáp điện

Việc tính toán các lực khá phức tạp và chỉ có thể thử nghiệm để biết được nó tác dụng thế nào lên thang máng cáp. Trong tình huống xấu, dòng điện xảy ra lỗi lớn thì có thể liên hệ và nhờ tư vấn từ đơn vị sản xuất, cung cấp thang máng cáp.

Việc sắp xếp cáp điện trên thang cáp và máng cáp điện đòi hỏi tuân thủ các quy tắc nhất định để đảm bảo an toàn và hiệu quả. Dưới đây là các quy tắc cơ bản:

 2.1. Phân loại và phân vùng cáp

• Cáp nguồn và cáp điều khiển: Phân loại và xếp riêng biệt để tránh nhiễu điện từ.
• Cáp có điện áp khác nhau: Phải được sắp xếp trong các vùng riêng biệt để ngăn ngừa nhiễu và đảm bảo an toàn.

2.2. Xếp cáp theo tải trọng

• Cáp nặng dưới cùng: Đặt các cáp lớn và nặng ở phía dưới để tránh đè lên các cáp nhỏ và nhẹ hơn.
• Cáp nhẹ hơn phía trên: Đặt các cáp nhỏ và nhẹ hơn ở phía trên để giảm áp lực.

2.3. Khoảng cách và thông gió

• Khoảng cách tối thiểu: Đảm bảo khoảng cách tối thiểu giữa các cáp để tránh hiện tượng nhiệt độ tăng cao và nhiễu điện từ.
• Thông gió: Đảm bảo thang cáp và máng cáp có đủ không gian để thông gió, giúp tản nhiệt tốt hơn.

2.4. Sử dụng phụ kiện hỗ trợ

• Kẹp cáp: Sử dụng kẹp cáp để giữ cáp cố định, tránh xê dịch hoặc bị đè nén.
• Ròng rọc và con lăn: Sử dụng ròng rọc và con lăn để kéo cáp một cách dễ dàng và tránh làm hỏng cáp.

2.5. Bảo vệ cáp

• Không kéo căng cáp: Đảm bảo cáp không bị kéo căng quá mức, tránh làm hư hỏng cáp.
• Bảo vệ vật lý: Sử dụng ống gen, máng cáp có nắp đậy hoặc lớp cách điện để bảo vệ cáp khỏi các yếu tố bên ngoài.

2.6. Tuân thủ quy định và tiêu chuẩn

• Tiêu chuẩn IEC và TCVN: Tuân thủ các tiêu chuẩn quốc tế và quy định của địa phương về xếp đặt và quản lý hệ thống cáp điện.
• Quy định an toàn: Đảm bảo tất cả các công việc liên quan đến xếp cáp được thực hiện theo quy định an toàn lao động.

2.7. Ghi chú và dán nhãn

• Ghi chú rõ ràng: Ghi chú các loại cáp, mục đích sử dụng và các thông tin cần thiết khác.
• Dán nhãn: Dán nhãn lên các cáp để dễ dàng nhận biết và bảo trì sau này.

2.8. Kiểm tra và bảo trì định kỳ

• Kiểm tra định kỳ: Thường xuyên kiểm tra tình trạng của các cáp và hệ thống thang cáp, máng cáp.
• Bảo trì: Thực hiện các công việc bảo trì cần thiết để đảm bảo hệ thống hoạt động ổn định và an toàn.

Lưu ý khi sử dụng công cụ kéo

• Lắp đặt thang và máng cáp: Trước khi kéo cáp, hãy đảm bảo rằng thang và máng cáp đã được lắp đặt chắc chắn.
• Sử dụng ròng rọc và con lăn: Để giảm ma sát và bảo vệ cáp khi kéo, hãy sử dụng ròng rọc và con lăn tại các điểm uốn cong.
• Điều chỉnh lực kéo: Đảm bảo lực kéo cáp được điều chỉnh hợp lý để tránh làm hư hỏng cáp.

Tuân thủ cách xếp cáp điện trên thang cáp sẽ giúp đảm bảo hệ thống cáp điện của bạn hoạt động ổn định, an toàn và hiệu quả.
