Dây tiếp địa máng cáp

Dây tiếp địa máng cáp kết nối hệ thống, chống sét, chống cháy, đảm bảo an toàn.. Cùng tìm hiểu chi tiết về sản phẩm này ở nội dung phía dưới đây nhé!

1. Giới thiệu dây tiếp địa máng cáp ALEN

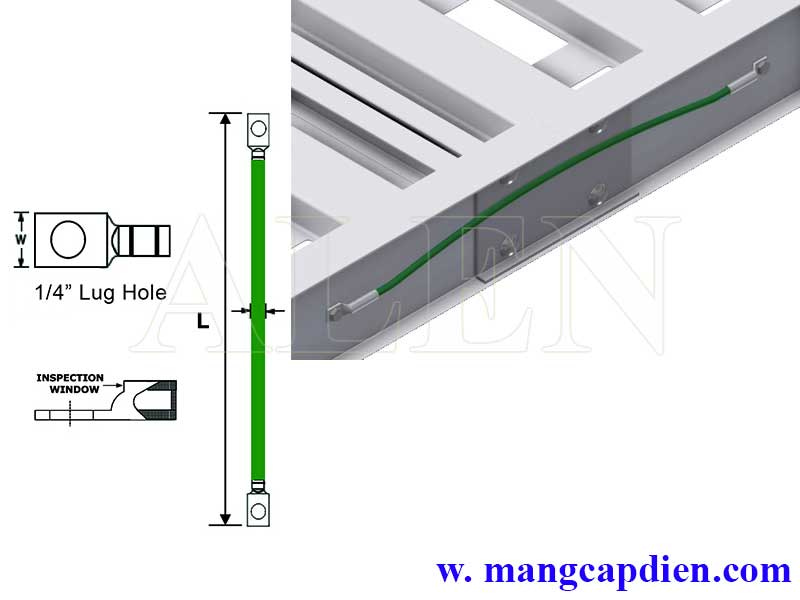

Dây tiếp địa máng cáp là thiết bị kết nối hai thang máng cáp điện hoặc phụ kiện với nhau thông qua các pat nối siết bằng bulong M8x15mm trong cùng hệ thống. Chức năng của dây là dẫn truyền tĩnh điện xuống bộ phận tiếp địa, còn gọi là thoát tĩnh điện. Dây tiếp địa được lắp đặt khi hai thang máng cáp được kết nối, trong đó hai điểm đầu và cuối được gắn vào hệ thống chống sét của công trình.

Chức năng chính của dây tiếp địa là kết nối và truyền tải dòng điện. Khi có sự cố rò rỉ điện từ thiết bị, dây tiếp địa sẽ dẫn dòng điện xuống hệ thống tiếp địa dưới đất qua cọc nối đất, đảm bảo an toàn cho người sử dụng và không làm ảnh hưởng đến các hoạt động khác của công trình.

Trên thị trường hiện nay, các loại dây cáp tiếp địa thường sử dụng cho máng cáp gồm dây đồng bện sợi, dây đồng bện mạ thiếc, dây điện mềm (tee), thanh đồng mềm, thanh đồng lá mềm dẹp, v.v.

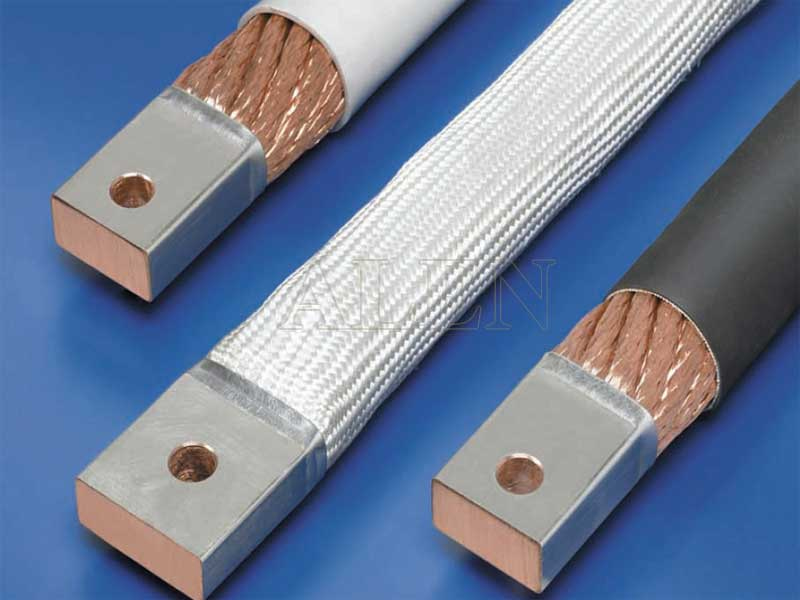

Dây tiếp địa thang cáp được cấu tạo từ các sợi đồng nhỏ nguyên chất bện chặt, hai đầu cố định bằng kẹp nhôm hoặc đồng. Do đó, dây tiếp địa giống như một bó dây đồng bện. Dây có kích thước và chiều dài đa dạng, tùy thuộc vào mục đích sử dụng và tính chất của công trình, với cấp điện áp phổ biến từ 220V đến 24kV.

Chiều dài dây tiếp địa cho thang máng cáp thường có các kích thước: 100mm, 120mm, 150mm, 200mm, 250mm – 800mm, hoặc có thể sản xuất theo yêu cầu của khách hàng.

2. Thông số kỹ thuật dây tiếp địa máng cáp điện ALEN

Dây tiếp địa máng cáp ALEN được làm từ những chất liệu bền vững. Dưới đây là thông số kỹ thuật dây tiếp địa ALEN:

Chất liệu: Đồng bện nguyên chất
Loại dây: Dây đồng bện, dây đồng bện mạ thiếc, dây điện mềm (tee), thanh đồng mềm
Cấp điện áp: 220V – 24kV
Chiều dài: 100mm, 120mm, 150mm, 200mm, 250mm – 800mm (hoặc theo yêu cầu khách hàng)
Kẹp: Nhôm hoặc đồng
Chức năng: Kết nối và truyền tải dòng điện, bảo vệ chống rò rỉ điện
Ứng dụng: Dùng cho thang máng cáp điện, hệ thống chống sét.

3. Các loại dây tiếp địa máng cáp điện

Dây tiếp địa làm từ sợi đồng nguyên chất bện chặt, cố định hai đầu bằng kẹp nhôm hoặc đồng. Dây có chiều dài từ 100mm đến 800mm (hoặc theo yêu cầu) và cấp điện áp từ 220V – 24kV, dùng trong thang máng cáp hoặc thay thế dây cáp điện te.

Các loại dây tiếp địa gồm có:

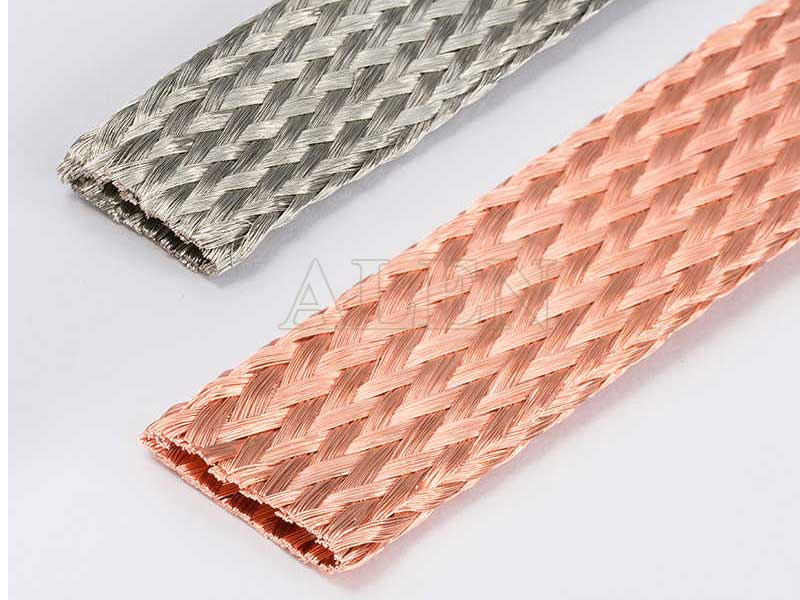

3.1. Dây đồng bện

Dây tiếp địa bằng sợi đồng bện ( copper Braid) có kích thước chiều rộng phổ biến là 8mm, 12mm, 15mm, 20mm, 25mm, … Hoặc sẽ được sản xuất theo kích thước yêu cầu từ khách hàng.

Sợi đồng bện được ALEN nhập khẩu từ các nhà sản xuất uy tín trong nước, hoặc nhập khẩu trực tiếp từ các quốc gia như Trung Quốc, Ấn Độ, Singapore, Đài Loan, …. đảm bảo nguồn hàng chất lượng và phù hợp với nhiều ứng dụng công trình.

Thông số kỹ thuật dây tiếp địa bằng đồng bện:

Dây dài L=6mm2: Chiều rộng D= 12mm, độ dày dây 1,2mm
Dây dài L= 10mm2 : Chiều rộng D= 18mm độ dày dây 1,4mm
Dây dài L = 16mm2 : chiều rộng D = 22mm, độ dày dây 2,0mm.
Dây dài L = 25mm2 : chiều rộng D = 22mm, độ dày dây 3.0mm.
Dây dài L = 35mm2 : chiều rộng D = 26mm, độ dày dây 3,2mm.
Dây dài L = 50mm2 : chiều rộng D = 28mm, độ dày dây 4,8mm.
Dây dài L = 95mm2 : chiều rộng D = 40mm, độ dày dây 6,0mm.
Dây dài L = 120mm2 : chiều rộng D42mm, độ dày dây 7,0mm.
Dây dài L = 150mm2 : chiều rộng D = 45mm, độ dày dây 8,0mm.
Dây dài L = 200mm2 : chiều rộng D = 50mm, độ dày dây 1.0mm.

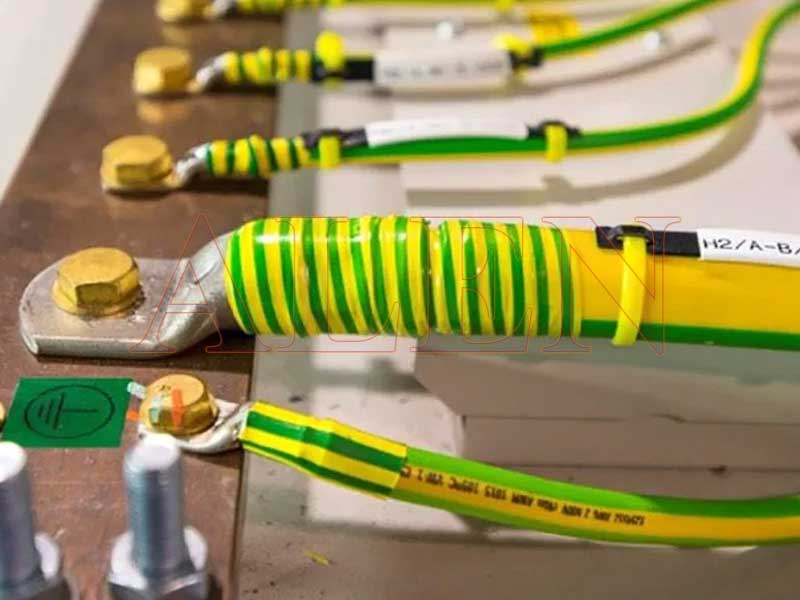

3.2. Dây te nối đất

Đây là loại dây tiếp địa sử dụng bằng dây điện te màu xanh sọc vàng đặc trưng, các kích thước sử dụng bao gồm: CV 1.5mm, CV 2.5mm, CV4.0mm, CV 6.0mm, CV 10mm, CV 16mm, CV 25mm cho tới các kích thước lớn hơn như CV 75mm, CV 95mm, CV 120mm, CV 150mm, CV 185mm,….

3.3. Dây cáp điện mềm bắt cốt 2 đầu

Dây cáp điện máng cáp mềm được bọc vỏ lưới kim loại, ngoài tên gọi dây cáp điện mềm bắt cốt 2 đầu thì còn được gọi là dây cáp mềm bắt cốt. Loại dây này thường có màu xanh sọc vàng.

Các loại kích thước phổ biến như: CV 1,5 mm², CV 2,5 mm², CV 4,0 mm², CV 6,0 mm², CV 10 mm² và nhiều kích thước khác. Loại dây tiếp địa này được sử dụng cho các ứng dụng có điện áp từ 220V đến 14 kV.

Việc bấm cốt vào đây dây khi lắp đặt cần được thực hiện cẩn thận và đảm bảo sự chắc chắn, tránh tình trạng cốt bị bung ra khi đang thi công. Người dùng nên sử dụng những dụng cụ chuyên dụng như kim thủy lực để đạt hiệu quả tối ưu nhất

3.4. Dây đầu Cose

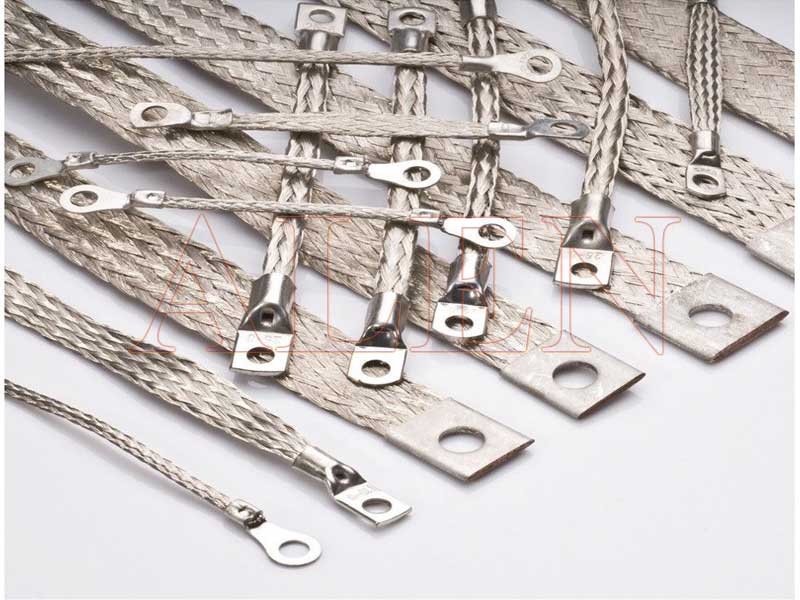

Dây tiếp địa thang máng cáp — Dây đầu cose

Khi chọn đầu cos (đầu nối) cho dây tiếp đất, chất lượng là yếu tố quyết định. Đầu cos kém chất lượng có thể làm giảm hiệu quả và rút ngắn tuổi thọ hệ thống tiếp địa.

Do đó, cần cẩn trọng khi lựa chọn, tránh mua sản phẩm giá rẻ nhưng không đảm bảo chất lượng. Việc này có thể dẫn đến chi phí sửa chữa, bảo trì hệ thống thang cáp và dây tiếp địa tăng cao trong tương lai.

4. Ưu điểm của dây tiếp địa máng cáp điện

Sử dụng dây tiếp địa máng cáp là một trong những biện pháp hỗ trợ bảo vệ an toàn và độ bền của hệ thống thang máng cáp. Dưới đây là những ưu điểm của dây tiếp địa máng cáp điện ALEN:

- Khả năng chống sét hiệu quả: Dây tiếp địa giúp kết nối giữa các thiết bị, truyền dòng điện rò rỉ hoặc sét xuống hệ thống tiếp địa dưới đất thông qua cọc đồng nối đất. Điều này đảm bảo an toàn cho người sử dụng và duy trì hoạt động ổn định của công trình.

Ngăn ngừa tình trạng chập cháy, hỏa hoạn: Với khả năng tiếp địa và truyền tải dòng điện an toàn, dây tiếp địa thang máng cáp giảm thiểu nguy cơ chập cháy hoặc sự cố điện trong các công trình.

Hạn chế sự cố rò rỉ điện: Dây tiếp địa đảm bảo kết nối an toàn giữa các thanh máng cáp và phụ kiện, ngăn ngừa tình trạng rò rỉ điện, bảo vệ thiết bị và người sử dụng.
Tăng tính an toàn và độ bền cho công trình: Nhờ khả năng dẫn điện ổn định và linh hoạt, dây tiếp địa cải thiện chất lượng hệ thống điện, đồng thời khắc phục rung lắc của thang máng cáp trong quá trình vận hành.

Dây tiếp địa thang máng cáp là giải pháp an toàn và hiệu quả cho hệ thống điện trong các công trình, đảm bảo hoạt động ổn định, giảm thiểu rủi ro và gia tăng tuổi thọ cho thiết bị.

5. Báo giá dây tiếp địa máng cáp điện

Để khách hàng chủ động hơn về chi phí vật tư và lắp đặt hệ thống điện trong công trình. ALEN xin gửi đến quý khách hàng bảng giá dây tiếp địa máng cáp điện đồng bện cập nhật mới nhất hiện nay:

Bảng giá dây tiếp địa đồng bện thang máng cáp

STT	Tên sản phẩm	Kích thước (Dài x rộng x dày)	Giá thành (VNĐ)
1	Dây tiếp địa máng cáp	150 x 18 x 1.2	42.000
2	Dây tiếp địa máng cáp	200 x 18 x 1.2	45.000
3	Dây tiếp địa máng cáp	250 x 18 x 1.2	47.000
4	Dây tiếp địa máng cáp	150 x 20 x 1.5	44.000
5	Dây tiếp địa máng cáp	200 x 20 x 1.5	46.000
6	Dây tiếp địa máng cáp	250 x 20 x 1.5	49.000
7	Dây tiếp địa máng cáp	150 x 22 x 2.0	48.000
8	Dây tiếp địa máng cáp	200 x 22 x 2.0	52.000
9	Dây tiếp địa máng cáp	250 x 22 x 20	55.000

Lưu ý:

Giá trên là bảng báo giá tham khảo dành cho dây tiếp địa máng cáp đồng bện
Giá chưa bao gồm VAT và phí vận chuyển ( Nếu có)
Giá sản phẩm có thể thay đổi theo thời giá thị trường

6. Ứng dụng dây tiếp địa máng cáp

day tiep dia mang cap 10 — Dây tiếp địa máng cáp điện có ứng dụng đa dạng,

Dây tiếp địa máng cáp điện có ứng dụng đa dạng, dưới đây là những ứng dụng chính:

Hệ thống chống sét:
Dây tiếp địa máng cáp được sử dụng để dẫn dòng sét từ các thiết bị, thanh máng hoặc công trình xuống hệ thống tiếp địa dưới đất, đảm bảo an toàn cho người và thiết bị.
Kết nối các thành phần máng cáp:
Dây tiếp địa giúp liên kết giữa các thanh máng cáp và phụ kiện nối, tạo mạch tiếp đất liên tục, đảm bảo khả năng dẫn điện an toàn và hiệu quả.
Hệ thống điện công nghiệp:
Được sử dụng rộng rãi trong các nhà máy, khu công nghiệp để bảo vệ thiết bị điện và giảm thiểu nguy cơ rò rỉ điện, chập cháy.
Công trình dân dụng:
Ứng dụng trong hệ thống thang máng cáp của các tòa nhà cao tầng, trung tâm thương mại, bệnh viện, trường học,… nhằm đảm bảo an toàn và ổn định cho hệ thống điện.
Hệ thống hạ tầng viễn thông:
Được dùng để bảo vệ các thiết bị và đường truyền khỏi tác động của dòng điện rò rỉ hoặc sét, đảm bảo hoạt động thông suốt.
Các dự án năng lượng tái tạo:
Dây tiếp địa máng cáp thường được ứng dụng trong hệ thống năng lượng mặt trời và điện gió để chống sét và đảm bảo an toàn cho các thiết bị điện.

Dây tiếp địa máng cáp là thành phần quan trọng trong các hệ thống điện, góp phần đảm bảo an toàn, ổn định và kéo dài tuổi thọ của thiết bị cũng như toàn bộ công trình.

7. Công ty ALEN- đơn vị sản xuất, cung cấp dây tiếp địa máng cáp điện hàng đầu Việt Nam

ALEN tự hào là đơn vị tiên phong trong việc sản xuất và phân phối thang máng cáp, dây tiếp địa máng cáp chất lượng hàng đầu trên thị trường hiện nay. Với nhiều năm kinh nghiệm, ALEN hiểu rõ nhu cầu của khách hàng và cam kết mang đến những sản phẩm đáp ứng tối đa kỳ vọng.

Khi sử dụng dịch vụ tại ALEN, chúng tôi cam kết:

Vật liệu chất lượng cao: Dây tiếp địa được sản xuất từ đồng nguyên chất, có độ bền cao và khả năng chịu được các tác động từ môi trường khắc nghiệt như nắng, mưa, gió, bão,…
Quy trình sản xuất hiện đại: Tất cả sản phẩm được sản xuất trên dây chuyền khép kín, đảm bảo an toàn và hiệu quả trong quá trình sử dụng.
Đội ngũ chuyên gia tư vấn tận tâm: Các chuyên viên giàu kinh nghiệm sẽ hỗ trợ khách hàng lựa chọn sản phẩm phù hợp nhất với nhu cầu công trình.

Không chỉ cung cấp sản phẩm, ALEN còn hỗ trợ lắp đặt thang máng cáp và dây tiếp địa tại công trình với đội ngũ kỹ thuật viên tay nghề cao, thao tác nhanh gọn, chính xác. Điều này giúp rút ngắn thời gian thi công và tối ưu chi phí cho khách hàng.

Hãy liên hệ với ALEN qua hotline 0916.001.200 để nhận tư vấn và báo giá tốt nhất. ALEN luôn sẵn sàng đồng hành cùng bạn trong mọi công trình!
