Máng cáp âm sàn là gì? Ưu điểm và những lưu ý quan trọng

Máng cáp âm sàn là biện pháp lưu trữ và bảo vệ đường dây cáp hoàn hảo, giúp không gian trở nên gọn gàng, sạch đẹp hơn. Vậy máng cáp điện âm sàn là gì? ưu điểm, cách lắp đặt và những lưu ý khi sử dụng thiết bị này là gì? Cùng ALEN tìm hiểu qua bài viết dưới đây!

1. Máng cáp âm sàn là gì?

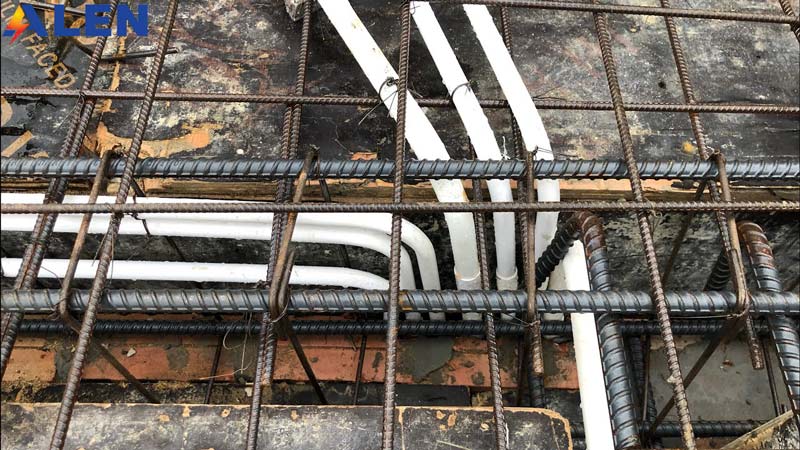

Máng cáp âm sàn

Giống với các loại máng cáp khác, máng cáp âm sàn có đầy đủ các tính năng như lưu trữ, bảo vệ và nâng đỡ hệ thống dây cáp. Tuy nhiên máng cáp âm sàn được lắp đặt ở vị trí khác với các loại máng cáp thông thường.

Với máng cáp điện âm sàn, chúng thường được lắp đặt ở dưới mặt sàn, giúp giấu đi đường dây cáp làm tăng tính thẩm mỹ cho công trình. Bên cạnh đó, nó còn là biện pháp bảo vệ hệ thống đường dây cáp giữa những tác động từ môi trường xung quanh như vi khuẩn, bụi bẩn, hay những va đập từ bên ngoài…

2. Đặc điểm cấu tạo của máng cáp điện âm sàn

Là thiết bị được thiết kế để lắp đặt bên dưới sàn, máng cáp âm sàn mang tới sự gọn gàng cho không gian, sản phẩm thường được sử dụng trong các văn phòng, trung tâm thương mại, … với đặc điểm cấu tạo bao gồm:

Thân máng cáp: Được làm bằng thép sơn tĩnh điện hoặc inox, có độ bền cao và khả năng chống ăn mòn

Nắp đậy máng cáp: Với thiết kế chắc chắn, dễ dàng tháo lắp tạo điều kiện thuận lợi cho quá trình sử dụng bổ sung thêm dây cáp cũng như bảo trì.

Phụ kiện kết nối: Các phụ kiện kết nối sẽ gồm có co, tê, đầu nối giúp lắp đặt linh hoạt theo thiết kế sàn.

Hộp kỹ thuật (nếu có): Trong hộp được tích hợp ổ cắm điện, cổng mạng, hỗ trợ việc kết nối dễ dàng hơn.

3. Thông số kỹ thuật máng cáp điện âm sàn

mán cáp âm sàn

Máng cáp điện âm sàn thông thường được thiết kế có dạng hình hộp chữ nhật, sản phẩm được làm từ nhiều vật liệu khác nhau như thép sơn tĩnh điện, inox, nhôm, mạ kẽm nhúng nóng, …

Kích thước của sản phẩm được sản xuất theo yêu cầu sử dụng khác nhau trên mỗi công trình. Tuy nhiên, để giúp khách hàng dễ lựa chọn hơn ALEN xin gửi đến bảng thông số kỹ thuật quy chuẩn tham khảo dưới đây.

Tiêu chí	Thông số
Độ dày máng cáp	1.0mm – 1.2mm – 1.5mm – 2.0mm – 2.5mm
Chiều dài tiêu chuẩn	2.5 – 3m ( sản xuất theo yêu cầu)
Chiều rộng tiêu chuẩn	200 – 500mm ( sản xuất theo yêu cầu)
Chiều cao tiêu chuẩn	50 – 200mm
Xử lý bề mặt	Mạ kẽm, sơn tĩnh điện, mạ kẽm nhúng nóng, inox 304

Bảng thông số bên trên chỉ mang tính chất tham khảo, kích thước sản phẩm có thể gia công, thiết kế phù hợp với yêu cầu riêng của mỗi công trình.

Xem thêm một trong những sản phẩm máng cáp khác được tin dùng nhất hiện nay: Máng cáp điện sơn tĩnh điện

4. Các loại máng cáp âm sàn

mán cáp âm sàn — Máng cáp âm sàn dạng hộp kỹ thuật

Nhằm hỗ trợ người sử dụng trong quá trình lựa chọn loại máng cáp âm sàn phù hợp, ALEN sẽ dựa theo đặc điểm để chia sản phẩm thành các loại như sau:

Dựa vào thiết kế và chất liệu, máng cáp âm sàn được chia thành các loại chính sau:

Máng cáp âm sàn bê tông: Loại máng cáp được lắp đặt trực tiếp bên trong sàn bê tông, thường sử dụng cho những công trình cố định và yêu cầu cao về độ bền
Máng cáp âm sàn nâng: Loại máng cáp này được lắp đặt bên dưới sàn nâng trong các văn phòng hay trung tâm dữ liệu. Ưu điểm của máng cáp âm sàn nâng là dễ bảo trì và nâng cấp hệ thống dây cáp.
Máng cáp âm sàn dạng hộp kỹ thuật: Máng cáp được tích hợp ổ cắm điện và cổng mạng bên trong. Chúng ta thường thấy chúng được lắp đặt trong các công trình hiện đại, hay không gian làm việc linh hoạt.

Máng cáp âm sàn giúp tối ưu hệ thống dây cáp, đảm bảo an toàn, nâng cao thẩm mỹ và hiệu suất làm việc.

5. Lợi ích khi sử dụng máng cáp điện âm sàn

Bảo vệ hệ thống dây điện: Máng cáp âm sàn giúp che chắn dây cáp, tránh hư hỏng do tác động vật lý, nước hoặc bụi bẩn.
Tăng tính thẩm mỹ: Giấu dây cáp dưới sàn giúp không gian gọn gàng, chuyên nghiệp, không lộ dây gây rối mắt.
Đảm bảo an toàn: Hạn chế nguy cơ vấp ngã, chập điện, rò rỉ điện, đặc biệt trong môi trường văn phòng, trung tâm thương mại.
Tối ưu không gian: Không chiếm diện tích trên tường hay trần nhà, phù hợp với thiết kế mở.
Dễ dàng bảo trì, sửa chữa: Hệ thống máng cáp có thể mở ra để thay thế, bổ sung dây khi cần mà không làm ảnh hưởng đến kết cấu công trình.
Tăng hiệu suất làm việc: Dây cáp được tổ chức gọn gàng giúp quá trình kết nối, mở rộng hệ thống nhanh chóng và hiệu quả hơn.

Sử dụng máng cáp âm sàn là giải pháp tối ưu cho các công trình hiện đại, đảm bảo cả về thẩm mỹ, an toàn và tiện lợi khi vận hành.

6. Ứng dụng máng cáp điện âm sàn

mán cáp âm sàn

Với thiết kế đặc biệt cùng những đặc điểm vượt trội của mình, máng cáp âm sàn hiện nay đang được ứng dụng rộng rãi trong các công trình xây dựng. Đặc biệt là những khu vực như trung tâm thương mại, khách sạn, hệ thống viễn thông hay văn phòng làm việc, ….

Sản phẩm máng cáp âm sàn được ứng dụng trong các dự án xây dựng bởi:

Chúng có khả năng nâng đỡ và điều hướng hệ thống đường dây điện, dây cáp viễn thông trong các công trình.
Ngoài ra, máng cáp điện âm sàn có khả năng phân chia và tách nhóm cho hệ thống dây dẫn theo đúng yêu cầu của dự án. Đồng thời cũng tạo điều kiện thuận lợi cho việc quản lý, sửa chữa và bảo dưỡng một cách dễ dàng hơn.

7. Quy trình lắp đặt máng cáp âm sàn

mán cáp âm sàn

Để đảm bảo máng cáp điện âm sàn được lắp đặt một cách chắc chắn, đảm bảo đúng kỹ thuật, quý khách hàng có thể tham khảo quy trình lắp đặt qua các bước sau:

Bước 1: Chuẩn bị

Người thực hiện lắp đặt cần xác định vị trí và hướng đi của máng cáp, dựa trên yêu cầu và bản vẽ thiết kế của hệ thống điện. Cần đảm bảo tuân thủ đầy đủ các quy trình, quy định về an toàn tại công trình.

Bước 2: Sắp xếp, bố trí vật tư tại công trường

Chuẩn bị khoảng không gian đủ lớn dưới sàn để lắp đặt giá đỡ, bảo vệ máng cáp âm sàn.
Làm sạch bề mặt sàn, khu vực dùng để lắp đặt máng cáp. Có thể di chuyển các thiết bị, nội thất, đồ dùng bên trên sàn để tạo không gian thoáng, tạo điều kiện làm việc thuận lợi hơn
Loại bỏ những thanh ngang và vật chèn máng cáp dưới sàn nếu cần thiết.

Bước 3: Lắp đặt máng cáp âm sàn

Sử dụng các dụng cụ hỗ trợ lắp đặt cần thiết, sử dụng loại máng cáp âm sàn phù hợp với hệ thống điện tại công trình
Khoan lỗ, và dùng bulong, máy ép để cố định các phụ kiện hỗ trợ lắp đặt máng cáp
Kết nối các đoạn máng cáo lại với nhau bằng đinh chữ L. Các đoạn máng cáp được cố định chặt, không có khe hở hoặc gập mép, đảm bảo tính thẩm mỹ.

Bước 4: Lắp đặt dây cáp

Thực hiện luồn dây cáp, dây dẫn điện vào trong hệ thống máng. Tuân thủ đúng quy tắc về quá trình lắp đặt, đảm bảo sự an toàn và chắc chắn cho toàn bộ hệ thống.

Bước 5: Kết nối và bảo vệ

Thực hiện kết nối dây cáp với các thiết bị điện cần đảm bảo an toàn, không xảy ra cháy nổ.

Bước 6: Rà soát lại hệ thống máng cáp

Tiến hành rà soát, kiểm tra lại toàn bộ hệ thống máng cáp vừa lắp đặt để chắc chắn rằng chúng hoạt động ổn định và không có sai sót trong quá trong lắp đặt. Nếu phát hiện bất thường cần sửa chữa, điều chỉnh lại.

Bước 7: Hoàn thiện lắp đặt

Sau khi hoàn tất quá trình lắp đặt và kiểm tra, cán bộ thi công sẽ thực hiện lắp lại toàn bộ thanh ngang và gạch lát sàn. Sau đó cùng khách hàng nghiệm thu và bàn giao.

Quy trình lắp đặt máng cáp âm sàn có thể thay đổi tùy thuộc vào những yêu cầu riêng của mỗi công trình. Do đó, đơn vị cung cấp- thi công cần tư vấn phương án phù hợp để đảm bảo độ an toàn cũng như tuổi thọ của hệ thống máng cáp và dây cáp bên trong.

8. Một số lưu ý khi lựa chọn máng cáp âm sàn

Khi mua máng cáp âm sàn, cần lưu ý:

Chất liệu – Chọn loại bền, chịu lực tốt (thép sơn tĩnh điện, inox, nhựa cứng).
Kích thước – Đảm bảo phù hợp lượng cáp và không gian lắp đặt.
Tải trọng – Chịu được áp lực từ thiết bị, xe đẩy hoặc người đi lại.
Khả năng chống cháy – Ưu tiên loại có lớp chống cháy, an toàn điện.
Dễ lắp đặt & bảo trì – Thiết kế dễ tháo mở, kiểm tra hệ thống cáp.
Tính thẩm mỹ – Đảm bảo không ảnh hưởng thiết kế không gian.
Thương hiệu & nguồn gốc – Chọn sản phẩm uy tín, chất lượng đảm bảo.
Phụ kiện đi kèm – Kiểm tra nắp đậy, khớp nối, góc cong có đủ không.
Giá thành & bảo hành – So sánh giá hợp lý, có bảo hành từ nhà cung cấp.

Lưu ý kỹ để chọn được sản phẩm phù hợp, bền bỉ và an toàn.

9. Bảng báo giá máng cáp âm sàn cập nhất mới nhất tại xưởng ALEN

Dưới đây là bảng báo giá tham khảo dành cho máng cáp điện âm sàn loại phổ biến, được cập nhật mới nhất bởi xưởng sản xuất ALEN.

Kích thước máng cáp (WxH)	Độ dày (mm)	Giá (VNĐ)/m
Máng cáp 100x50mm	1.0	50.000
Máng cáp 100x50mm	1.2	58.000
Máng cáp 100x50mm	1.5	65.000
Máng cáp 100x50mm	2.0	79.000
Máng cáp 150x50mm	1.0	84.000
Máng cáp 150x50mm	1.2	98.000
Máng cáp 150x50mm	1.5	109.000
Máng cáp 150x50mm	2.0	134.000
Máng cáp 200x50mm	0.8	72.000
Máng cáp 200x50mm	1.0	85.000
Máng cáp 200x50mm	1.2	95.000
Máng cáp 200x50mm	1.5	114.000
Máng cáp 200x50mm	2.0	146.000

Lưu ý: Giá của sản phẩm có thể thay đổi tuỳ theo đơn vị cung cấp cấp và vật liệu xử lý bề mặt, cũng như số lượng và thời điểm đặt hàng. Để có giá chính xác, quý khách hàng vui lòng liên hệ qua hotline 0938.001.200 để nhận báo giá chi tiết.

10. Xưởng ALEN – Tự hào là địa chỉ sản xuất, cung cấp máng cáp âm sàn uy tín chất lượng Việt Nam

Với nhiều năm kinh nghiệm trong ngành, Xưởng ALEN tự hào là địa chỉ sản xuất và cung cấp máng cáp âm sàn uy tín, chất lượng hàng đầu tại Việt Nam. Chúng tôi cam kết mang đến sản phẩm bền bỉ, an toàn, giá thành hợp lý, đáp ứng mọi tiêu chuẩn kỹ thuật khắt khe nhất.

Hãy để ALEN đồng hành cùng bạn trong những công trình bền vững và hiện đại! Liên hệ ngay Hotline: 0938.001.200 để nhận tư vấn chi tiết và báo giá tốt nhất hôm nay!
