Top 7 phần mềm vẽ mạch điện công nghiệp chuyên nghiệp nhất

Bạn là “tân binh” đang tập tành khám phá thế giới phần mềm vẽ mạch điện công nghiệp nhưng chưa biết chọn phần mềm nào cho chuẩn? Đừng lo! ALEN sẽ bật mí ngay những công cụ vẽ mạch đỉnh cao, dễ dùng, giúp bạn “làm chủ” bản vẽ từ những nét đầu tiên!

1.  Autocad/ Autocad Electrical – Phần mềm vẽ mạch điện công nghiệp phổ biến nhất

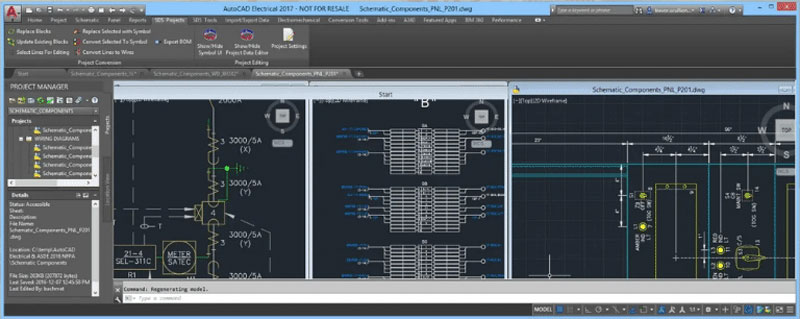

Autocad và autocad Electrical là phần mềm vẽ mạch điện công nghiệp tốt nhất hiện nay, chúng là những giải pháp thiết kế được nhiều chuyên viên kỹ thuật sử dụng.

Đặc điểm nổi bật của phần mềm vẽ mạch điện công nghiệp này bao gồm:

• Có khả năng thiết kế, bố trí layout hiệu quả, dễ dàng sử dụng và tối ưu thời gian thiết kế.
• Phần mềm này cũng cho phép bố trí bảng mạch điện điều khiển một cách thông minh, dễ dàng bổ sung, thay đổi các thiết bị trong bản vẽ. Đồng thời menu đánh dấu trong phần mềm giúp kỹ sư chỉnh sửa linh hoạt hơn.
• Cả hai phần mềm đều cho phép đánh dấu dây và tái sử dụng bản vẽ có sẵn, giúp cải thiện hiệu suất thiết kế nhanh chóng và chính xác.
• AutoCAD Electrical tích hợp thư viện sơ đồ mạch điện tiêu chuẩn, hỗ trợ tự động tạo bản vẽ PLC I/O, đánh số dây và gắn linh kiện linh hoạt, tối ưu thao tác cho kỹ thuật viên.

Phần mềm vẽ mạch điện công nghiệp giúp kỹ sư thiết kế hệ thống điện hoàn chỉnh, tối ưu lắp đặt và bảo trì thiết bị. Tùy mục đích sử dụng, bạn có thể chọn phần mềm phù hợp để nâng cao hiệu suất làm việc. Trong đó, AutoCAD và AutoCAD Electrical là hai lựa chọn hàng đầu cho kỹ sư chuyên nghiệp trong môi trường công nghiệp.

2. Sprint Layout

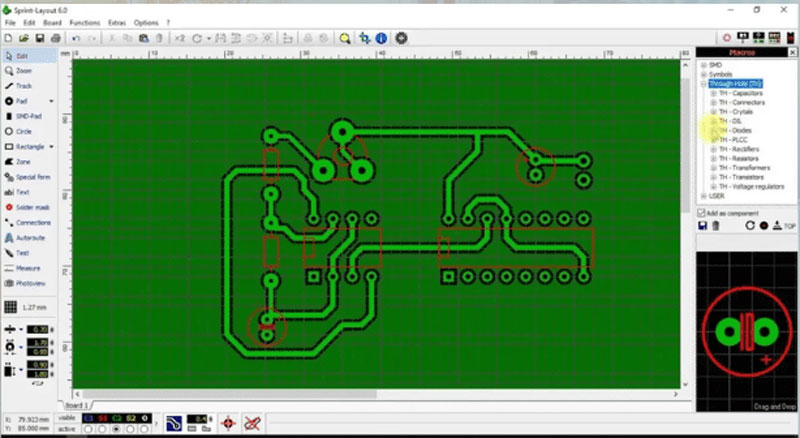

Phần mềm vẽ mạch điện công nghiệp Sprint Layout được đánh giá là phần mềm vẽ, bo mạch điện công nghiệp dung lượng nhỏ chuyên nghiệp, được nhiều kỹ sư, người thiết kế ưa chuộng.

Phần mềm này thường được ứng dụng để vẽ bo mạch công suất, công nghiệp được sử dụng phổ biến nhất hiện nay. Nó chủ yếu tập trung vẽ thủ công, tạo ra các đường plate dễ dàng.

Đồng thời phần mềm vẽ mạch điện công nghiệp này chứa một thư viện khổng lồ, hỗ trợ người thực hiện định nghĩa lỗ và tạo tài nguyên mới linh hoạt, đảm bảo việc thiết kế mạch điện chính xác, tiết kiệm thời gian nhất.

3. Cade Simu

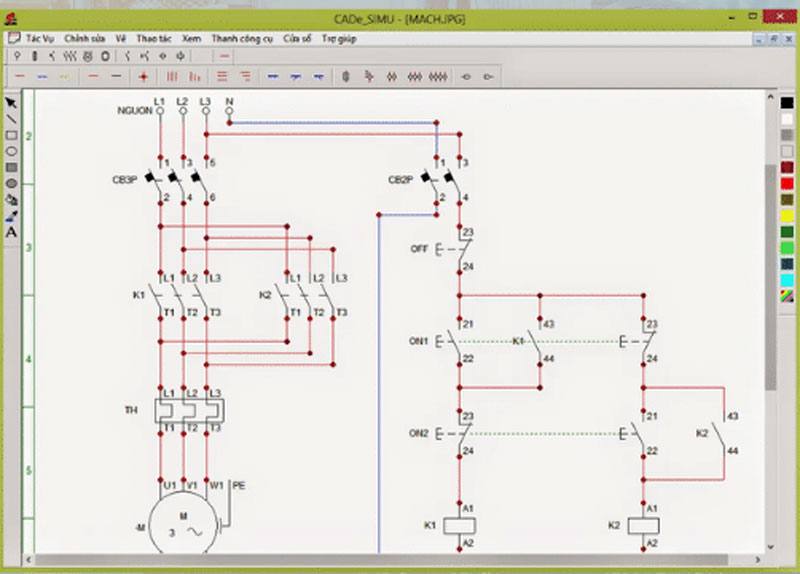

Bạn đang tìm kiếm một phần mềm vẽ mạch điện công nghiệp đơn giản, dễ dùng mà vẫn mạnh mẽ? Cade Simu chính là lựa chọn tuyệt vời! Với giao diện trực quan, thao tác kéo thả linh hoạt và khả năng mô phỏng mạch điện chính xác, phần mềm này giúp bạn thiết kế, thử nghiệm và hoàn thiện mạch chỉ trong vài bước.

Cade Simu tích hợp đầy đủ các linh kiện như relay, MCCB, CB, dây dẫn… hỗ trợ cả người mới lẫn kỹ sư chuyên nghiệp. Đặc biệt, phần mềm cực kỳ nhẹ, không cần cài đặt phức tạp – chỉ cần mở lên và bắt đầu thiết kế ngay! Đây cũng là “trợ thủ đắc lực” cho sinh viên ngành điện khi cần mô phỏng, tính toán nhanh chóng mà không tốn chi phí đầu tư thiết bị thật.

4. Proteus

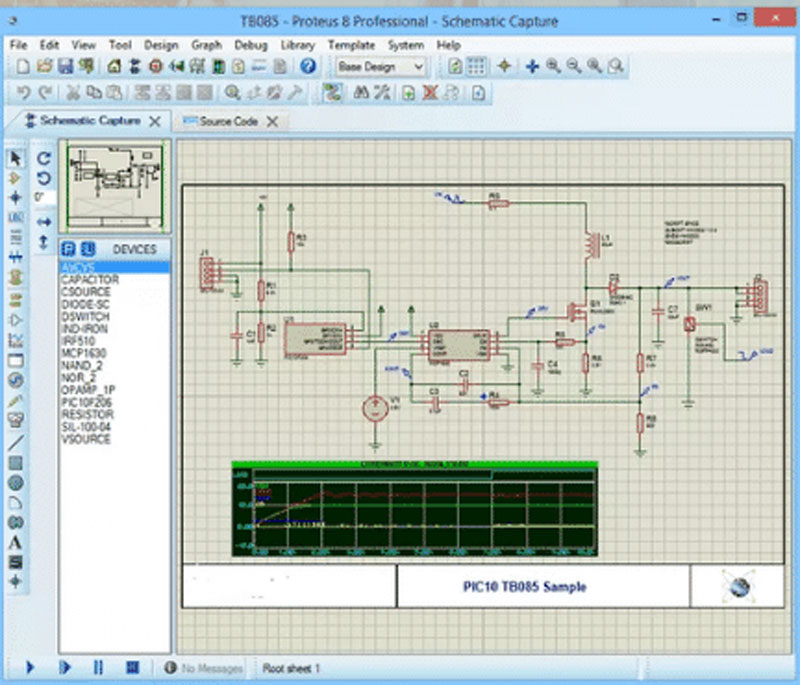

Proteus là phần mềm thiết kế và đi dây bo mạch, được sử dụng rộng rãi trong xây dựng nguyên lý điều khiển theo từng yêu cầu cụ thể. Phần mềm tích hợp tốt với mọi hệ điều hành hiện nay, sở hữu giao diện thân thiện và khả năng mô phỏng bo mạch thực tế cực kỳ chính xác.

Phần mềm vẽ mạch điện công nghiệp Proteus cung cấp 8 gói thiết kế linh hoạt, phù hợp với nhiều nhu cầu và ngân sách khác nhau. Ngoài ra, Proteus hỗ trợ mô phỏng trực tiếp hơn 800 loại vi mạch điều khiển, giúp kỹ sư tối ưu hiệu quả thiết kế và thử nghiệm.

5. Eplan

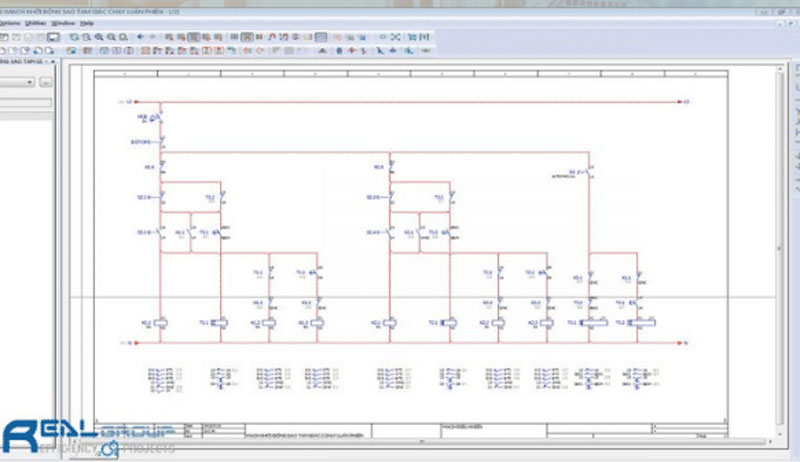

Với phần mềm thiết kế đi dây tủ điện Eplan, các nhà thiết kế sẽ được hỗ trợ tổ chức hệ thống dây dẫn, đánh số thứ tự bản vẽ và quản lý quy trình thiết kế hiệu quả. Phần mềm có giao diện thiết kế thân thiện, nó phù hợp cho những người mới học, làm quen với công việc thiết kế mạch điện.

Ngoài ra, Eplan còn cho phép thiết lập báo cáo và in ấn nhanh chóng. Tuy nhiên, điểm hạn chế của phần mềm là khả năng thiết kế layout chưa thực sự linh hoạt.

6. Altium Designer

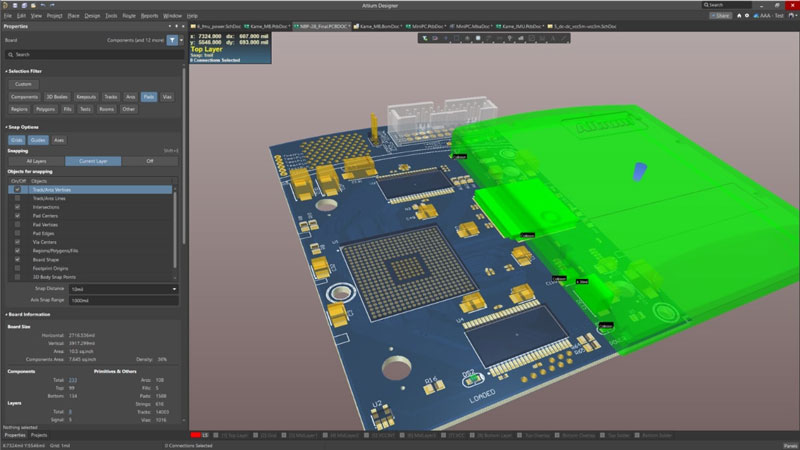

Altium Designer là “vũ khí tối thượng” dành cho kỹ sư thiết kế mạch điện công nghiệp hiện đại. Với khả năng kết nối liền mạch giữa vẽ sơ đồ nguyên lý và thiết kế PCB, phần mềm này giúp tối ưu toàn bộ quy trình từ ý tưởng đến sản phẩm thực tế.

Giao diện trực quan, thư viện linh kiện phong phú và công cụ mô phỏng mạnh mẽ khiến Altium Designer trở thành lựa chọn hàng đầu cho những ai yêu cầu độ chính xác, tốc độ và sự chuyên nghiệp trong từng bản vẽ.

7. Eagle

Bạn đã sẵn sàng “biến hóa” ý tưởng thành mạch điện hoàn hảo chưa? Eagle chính là công cụ sẽ giúp bạn làm điều đó! Phần mềm vẽ mạch điện công nghiệp này không chỉ dễ sử dụng mà còn tích hợp đầy đủ những tính năng mạnh mẽ.

Với thư viện linh kiện phong phú, công cụ vẽ tự động và khả năng tạo PCB chỉ trong vài bước, Eagle giúp bạn thiết kế mạch điện nhanh chóng, chính xác. Dù bạn là kỹ sư chuyên nghiệp hay người mới bắt đầu, Eagle luôn đồng hành cùng bạn trên hành trình sáng tạo và đổi mới. Hãy để Eagle biến mỗi bản vẽ trở thành một tác phẩm hoàn hảo!

8. Kết luận

Kết thúc hành trình khám phá những công cụ tuyệt vời này, có thể thấy rằng phần mềm vẽ mạch điện công nghiệp không chỉ là đang thiết kế mạch điện, mà nó đang giúp bạn tạo ra tương lai. Mỗi bản vẽ, mỗi chi tiết đều phản ánh sự sáng tạo và khả năng không giới hạn của bạn

Mỗi phần mềm mang đến một sức mạnh riêng biệt, mở ra những khả năng vô tận cho kỹ sư điện, từ thiết kế đơn giản đến những hệ thống phức tạp. Hãy để công nghệ nâng cánh cho sự sáng tạo của bạn, và đừng

ngừng khám phá những điều mới mẻ mà các phần mềm này có thể mang lại cho bạn trong tương lai!
