Tham khảo ngay sơ đồ mạch điện công tắc hành trình và cách đấu đúng kỹ thuật

Sơ đồ mạch điện công tắc hành trình là công cụ trực quan giúp bạn dễ dàng hình dung nguyên lý hoạt động và lắp đặt chính xác. Việc nắm vững sơ đồ giúp tiết kiệm thời gian và đảm bảo hệ thống hoạt động ổn định, an toàn. Trong bài viết dưới đây, chúng tôi sẽ hướng dẫn chi tiết từng bước lắp đặt công tắc hành trình. Hãy cùng khám phá cách lắp đặt ở nội dung dưới đây

1. Công tắc hành trình là gì?

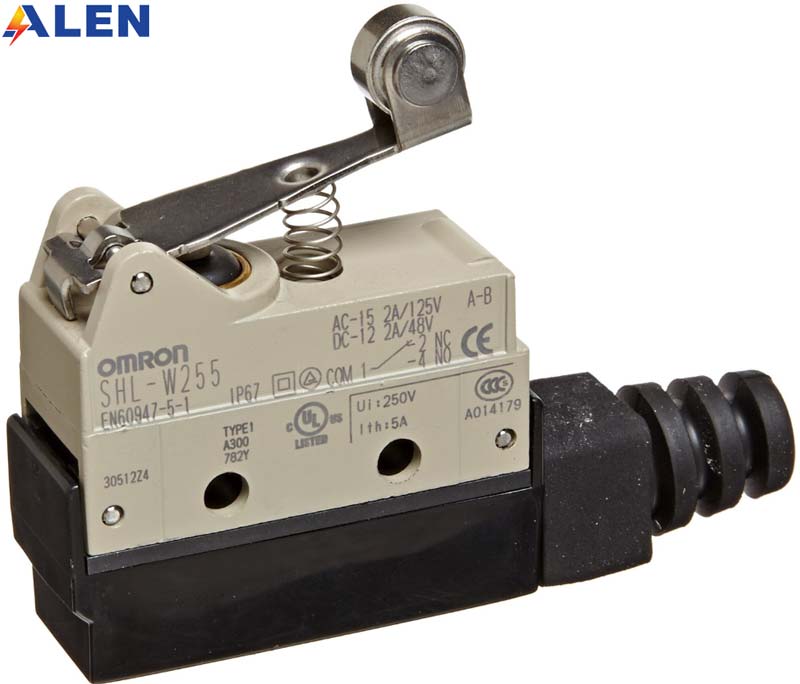

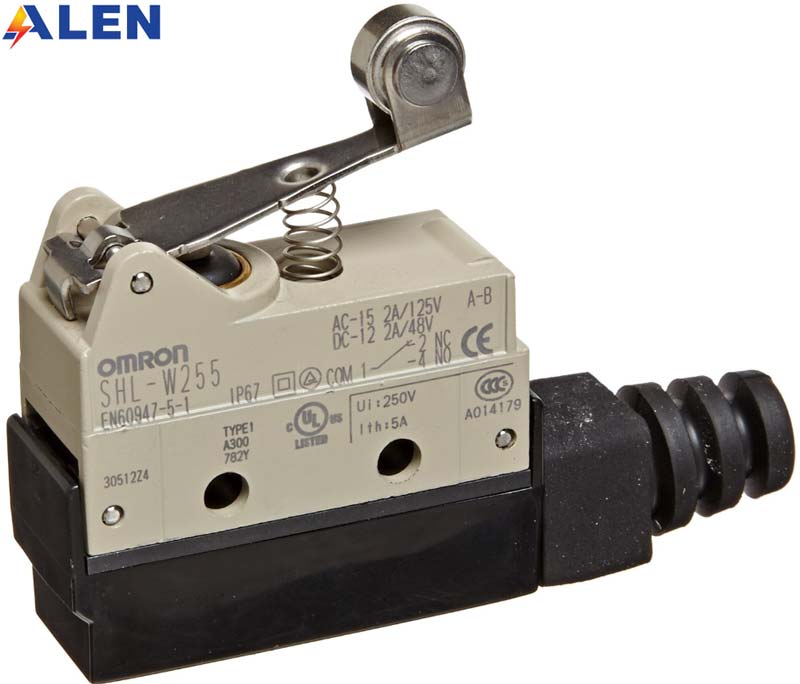

Công tắc hành trình (Limit Switch), hay còn gọi là công tắc giới hạn, là một thiết bị cơ điện được thiết kế với một cần gạt để xác định vị trí hoặc giới hạn hành trình của thiết bị. Chức năng chính của nó là kiểm soát hoạt động của các thiết bị điện bằng cách đóng hoặc ngắt mạch điện, cho phép hoặc ngăn chặn dòng điện lưu thông, giúp hệ thống hoạt động theo đúng quy trình cài đặt.

Công tắc hành trình được cấu tạo gồm một bộ truyền động kết nối với hệ thống tiếp điểm điện. Khi một vật thể tác động vào bộ truyền động, cơ chế bên trong sẽ kích hoạt hoặc ngắt kết nối các tiếp điểm, từ đó kiểm soát trạng thái dòng điện trong mạch. Tùy theo điều kiện hoạt động, công tắc hành trình có thể cho phép dòng điện chạy qua hoặc ngắt dòng điện, đảm bảo thiết bị vận hành theo đúng yêu cầu.

Có thể bạn quan tâm đến sản phẩm: Báo giá máng cáp sơn tĩnh điện

2. sơ đồ mạch điện công tắc hành trình là gì?

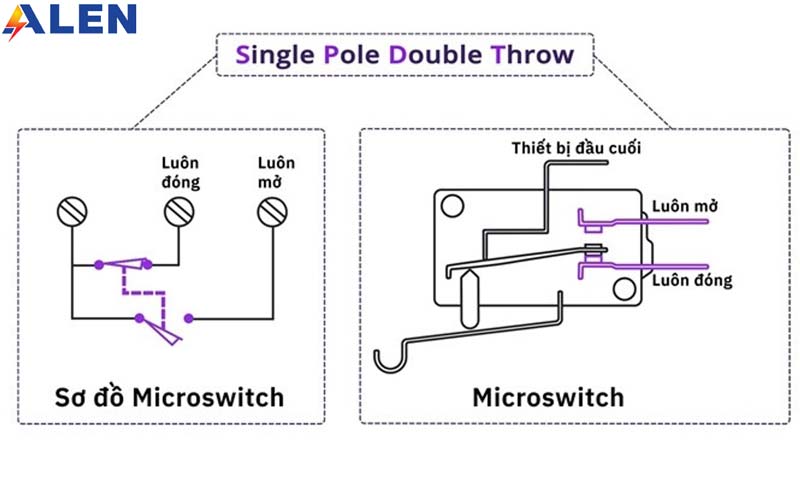

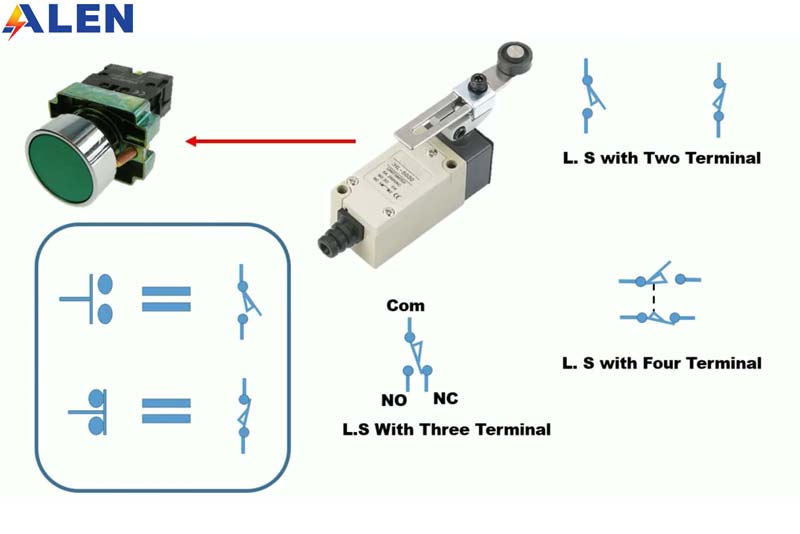

Sơ đồ mạch điện công tắc hành trình được dùng với mục đích để kiểm soát các thiết bị điện bằng cách điều khiển dòng điện chạy qua mạch. Trên công tắc hành trình sẽ gồm có 3 đầu nối, chân COM là đầu vào của nguồn điện, nó được kết nối trực tiếp với nguồn điện chính. Hai đầu còn lại là tiếp điểm thường mở và tiếp điểm thường đóng (NO, NC).

Đầu tiếp điểm thường mở có chức năng đóng mạch, ngăn cản dòng điện chạy từ nguồn tới thiết bị sử dụng điện tới khi thiết bị điều khiển của công tác hành trình kích hoạt.

3. 15 sơ đồ mạch điện công tắc hành trình mới nhất

Sơ đồ mạch điện công tắc hành trình được sử dụng rộng rãi, nhằm kiểm soát hành trình của máy móc và thiết bị. Dưới đây là 15 sơ đồ mạch điện công tắc hành trình mới nhất giúp bạn dễ dàng lắp đặt và ứng dụng trong thực tế.

Các sơ đồ này bao gồm những cấu hình khác nhau, từ đơn giản cho tới phức tạp, phù hợp với mọi nhu cầu sử dụng. Cùng khám phá chi tiết các mẫu sơ đồ mạch điện công tắc hành trình dưới đây!

4. Hướng dẫn cách đấu công tắc hành trình đúng kỹ thuật chi tiết A – Z

Cách đấu công tắc hành trình là một quá trình kết nối, cài đặt công tắc vào mạch điện điều khiển hệ thống, và các thiết bị sử dụng điện. Các bước đấu công tắc hành trình bao gồm:

Bước 1:

Trước khi tiến hành lắp đặt công tắc hành trình, bạn cần chuẩn bị đầy đủ các thiết bị và dụng cụ cần thiết để đảm bảo quá trình đấu nối diễn ra thuận lợi:

• Công tắc hành trình: Lựa chọn loại công tắc phù hợp với nhu cầu sử dụng, kiểm tra số chân và cấu tạo để đảm bảo tương thích với mạch điện.
• Dây điện: Sử dụng dây điện mềm, chất lượng cao, có độ dài phù hợp để kết nối giữa công tắc và thiết bị ánh sáng.
• Thiết bị ánh sáng: Dùng đèn LED hoặc bóng đèn để kiểm tra hoạt động của công tắc.
• Dụng cụ hỗ trợ: Chuẩn bị dao cắt dây, tua vít, kẹp đấu nối và các dụng cụ cần thiết khác để thực hiện lắp đặt nhanh chóng, chính xác.

Bước 2: Ngắt Nguồn

Trước khi thao tác, hãy đảm bảo nguồn điện đã được tắt hoàn toàn tại hộp điện chính để tránh nguy cơ giật điện, đảm bảo an toàn trong quá trình lắp đặt.

Bước 3: Đấu Dây Điện

• Chuẩn bị dây điện: Cắt một đoạn dây điện có độ dài phù hợp để kết nối từ hộp điện đến công tắc hành trình. Dùng dao cắt dây để loại bỏ lớp vỏ bảo vệ ở hai đầu dây.
• Kết nối vào công tắc hành trình:

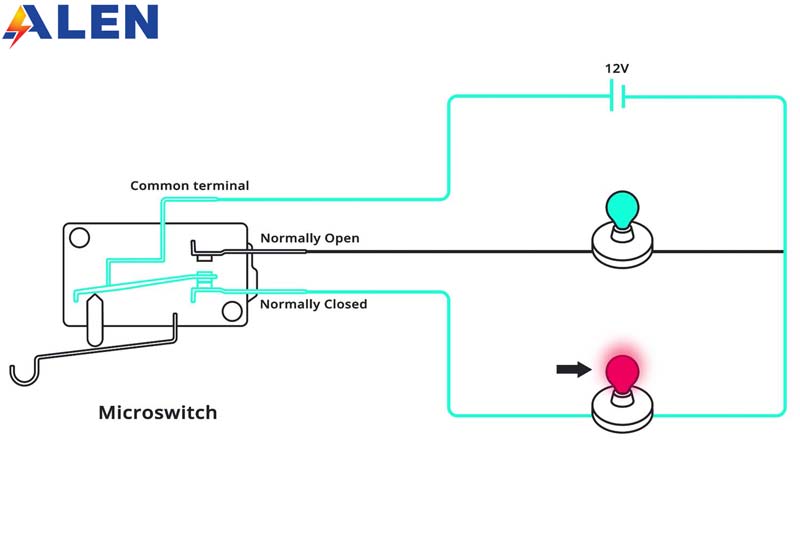

  • Chân COM (Common): Nối với cực dương của nguồn điện.
  • Chân NO (Normally Open): Khi công tắc được kích hoạt, dòng điện sẽ chạy qua chân này.
  • Chân NC (Normally Closed): Khi công tắc ở trạng thái bình thường (không bị nhấn), dòng điện sẽ đi qua chân này.
• Kết nối với thiết bị: Nối đầu dây còn lại vào đèn hoặc thiết bị cần điều khiển để kiểm tra hoạt động của công tắc.

Sau khi hoàn tất đấu nối, kiểm tra lại các mối nối để đảm bảo tiếp xúc tốt trước khi cấp nguồn và vận hành.

5. Một số lưu ý khi đấu quan trọng công tắc hành trình

Bên trên là cách đấu công tắc hành trình được ALEN hướng dẫn từng bước chi tiết nhất. Và dưới đây là một số lưu ý quan trọng khi đấu công tắc hành trình.

• Ngắt nguồn trước khi lắp đặt: Luôn đảm bảo tắt nguồn điện hoàn toàn để tránh nguy cơ giật điện, đảm bảo an toàn cho người thực hiện.
• Xác định đúng sơ đồ đấu nối: Kiểm tra kỹ các chân kết nối của công tắc hành trình (COM, NO, NC) để tránh đấu nhầm, ảnh hưởng đến hoạt động của mạch điện.
• Chọn dây điện phù hợp: Sử dụng dây điện có tiết diện phù hợp, chịu tải tốt và có lớp cách điện đảm bảo an toàn.
• Đấu dây chắc chắn: Các mối nối phải chặt, không lỏng lẻo để tránh tình trạng đánh tia lửa điện hoặc tiếp xúc kém.
• Kiểm tra hoạt động trước khi hoàn tất: Sau khi đấu nối, kiểm tra công tắc bằng cách nhấn thử cần gạt để đảm bảo mạch điện hoạt động đúng theo thiết kế.
• Bảo vệ công tắc: Nếu sử dụng trong môi trường bụi bẩn hoặc ẩm ướt, cần có biện pháp bảo vệ như lắp hộp che chắn để tăng độ bền và tuổi thọ cho công tắc.

6. Cần bảo dưỡng và kiểm tra công tắc hành trình định kỳ thường xuyên

Để đảm bảo công tắc hành trình hoạt động ổn định và kéo dài tuổi thọ thiết bị, người dùng cần thực hiện kiểm tra và bảo dưỡng định kỳ theo các bước sau:

• Kiểm tra độ nhạy của công tắc
  • Bật/ tắt công tắc để kiểm tra phản hồi có nhanh và chính xác không.
  • Đảm bảo cần gạt hoặc bộ truyền động không bị kẹt hoặc mòn.
• Vệ sinh công tắc
  • Làm sạch, loại bỏ bụi bẩn, dầu mỡ bám trên bề mặt công tắc bằng khăn sạch hoặc khí nén.
  • Tránh để công tắc tiếp xúc với nước hoặc môi trường ẩm ướt nếu không có lớp bảo vệ.
• Kiểm tra dây nối và mối tiếp xúc
  • Đảm bảo dây điện không bị đứt, lỏng lẻo hoặc oxy hóa.
  • Siết chặt các đầu nối để đảm bảo tiếp xúc điện tốt.
• Bôi trơn cơ cấu truyền động (nếu cần)
  • Nếu công tắc có bộ phận cơ khí, hãy bôi trơn nhẹ để tránh hao mòn, đảm bảo hoạt động trơn tru.
• Thay thế nếu cần thiết
  • Nếu công tắc có dấu hiệu hư hỏng, hoạt động không ổn định, nên thay mới để tránh ảnh hưởng đến hệ thống.

Thực hiện bảo dưỡng định kỳ giúp công tắc hành trình hoạt động chính xác, tăng độ bền và giảm nguy cơ hỏng hóc trong quá trình sử dụng.

7. Lời kết

Sơ đồ mạch điện công tắc hành trình là thiết bị quan trọng trong hệ thống tự động hóa, giúp phát hiện chuyển động và thay đổi trạng thái mạch điện. Với đa dạng chủng loại và ứng dụng, công tắc hành trình góp phần nâng cao hiệu suất, tiết kiệm chi phí và đảm bảo an toàn.

Hy vọng bài viết hữu ích cho bạn! Nếu có thắc mắc, hãy để lại bình luận bên dưới. Cảm ơn bạn đã theo dõi!
