TỦ ĐIỆN TỔNG MSB (tiếng anh Main Distribution Switchboard) là loại tủ điện được lắp đặt ngay sau các trạm hạ thế (từ 15kV xuống 380VAC) có chức năng là đóng cắt và bảo vệ an toàn cho hệ thống điện phụ tải. Dòng điện định mức có thể đến 6300A.
Tủ MSB được thiết kế nhiều ngăn, mỗi ngăn tủ được thiết kế với chức năng riêng biệt như: ngăn chứa ACB/MCCB tổng, ngăn chứa các MCCB/MCB ngõ ra tải, ngăn chứa tụ bù, ngăn chứa khối chuyển nguồn ATS, giám sát từ xa thông qua hệ thống giám sát SCADA.

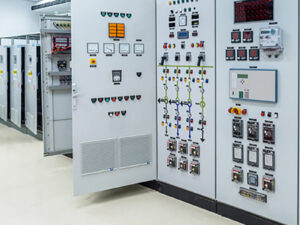

Tủ điện tổng MSB
Ứng dụng tủ điện tổng Msb trong mạng lưới điện
Tủ MSB được sử dụng trong các mạng điện hạ thế nhưng chúng là phần quang trọng nhất trong mạng lưới tủ điện. MSB này được lắp đặt ở các phòng kỹ thuật điện tổng của các công trình công nghiệp như: Nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện,…
Tủ điện tổng MSB mang thiết kế nhiều ngăn, mỗi ngăn tủ được thiết kế với chức năng riêng biệt như: Ngăn chứa ACB/MCCB ngõ ra tải, ngăn chứa tụ bù ngăn chứa khối chuyển nguồn ATS, giám sát từ xa thông qua GPRS,… tủ Msb Được thiết kế ghép giữa các khoang với nhau theo kiểu Modul.
Ứng dụng tủ MSB trong công nghiệp
Bảng thông số kỷ thuật tủ điện tổng MSB
THÔNG SỐ KỸ THUẬT TỦ ĐIỆN TỔNG MSB | |||
1 | Tiêu chuẩn áp dụng (IEC) | IEC 60439, IEC 61439, IEC 60529 | |
2 | Điện áp định mức | 220-230 / 380-415VAC | |
3 | Dòng cắt ngắt mạch | 65kA/ 85kA / 100kA | |
4 | Tần số định mức | 50hZ – 60 hZ | |
5 | Thiết bị đóng cắt | Schneider – Mitshu – Ls – Sino ,… | |
6 | Dòng điện định mức | 800A – 6300A | |
7 | Số cực | 3P / 4P | |
8 | Cấp bảo vệ vỏ tủ | IP42 – IP 54 | |
9 | Độ tăng nhiệt tối đa | 50ºC | |
10 | Vật liệu sản xuất vỏ tủ | Vỏ tủ | Tôn tấm nhập khẩu đảm bảo tiêu chuẩn công nghiệp JIS G3302 (Nhật bản), En10142 (Châu âu), ASTM A653 (Mỹ) |
11 | Kết cấu | Cánh tủ | Tủ bao gồm 2 lớp cánh. Cánh ngoài có khả năng chống nước xâm nhập, có tấm Mica theo dõi thông số thiết bị bên trong. Cánh trong khoét lỗ thao tác các thiết bị đóng cắt bên trong đảm bảo an toàn cho người vận hành. |
Dạng tủ | Vỏ tủ dạng khung lắp ghép, kết nối các module tủ bằng Bulong, Ecu. | ||
12 | Kích thước | Chiều cao (H) | 1800mm – 2200mm |
Chiều rộng (W) | 800mm – 1200mm | ||
Chiều sâu (D) | 600mm – 1000mm |
Các bộ phận khác của tủ điện MSB gồm: Nắp tủ điện, mặt hông và mặt sau của tủ điện MSB có thể tháo rất dễ dàng tạo thuận lợi cho người sử dụng trong việc lắp đặt và bảo trì thiết bị bên trong tủ điện.
Ưu điểm tủ điện tổng MSB
- Mức độ an toàn cao: Sử dụng các thiết bị chính hãng và vật liệu làm tủ chất lượng, mang phong cách đúng tiêu chuẩn quốc tế.
- Dễ dàng lắp đặt thi công
- Kiểu thiết kế từng khối nên có thể tách rời thuận tiện trong thi công và vận chuyển
- Bố trí thiết bị và đầu nối hợp lý.
- Dễ dàng vận chuyển trong thời gian sử dụng.
- Dễ dàng đấu nối các thiết bị bên trong tại công trường và kết nối mở rộng.
- Dễ dàng vận hành
- Tất cả các thiết bị được chỉ dẫn và hướng dẫn sử dụng rõ ràng.
- Dễ tiếp cận để bảo trì thiết bị bên trong tủ điện.
Công ty sản xuất tủ điện tổng MSB
Đấu nối tủ điện MSB tại xưởng
Lắp đặt tủ điện tại công trình nhà máy xử lý nước
Nếu bạn đang có nhu cầu lắp đặt tủ điện tổng MSB hãy liên hệ với công ty ALEN. Chúng tôi gồm đội ngũ kỹ sư điện, kỹ thuật viên lâu năm chắc chắn sẽ làm hài lòng Quý khách hàng. Ngoài ra chúng tôi đã lắp đặt rất nhiều các loại tủ điện khác nhau như tủ trạm Kiosk, tủ hòa đồng bộ, DB, MDB, ATS, tủ bù, công tơ, AC Solar, MCCC, Điều khiển, ….
Chân thành cảm ơn Quý khách hàng đã tin tưởng Alen trong suốt thời gian vừa qua. Mọi yêu cầu của khách hàng là niềm vui lớn với đại bộ phận công ty Alen. 0939.848.788 (24/7) tư vấn hỗ trợ kỹ thuật báo giá theo mọi yêu cầu khách hàng.
